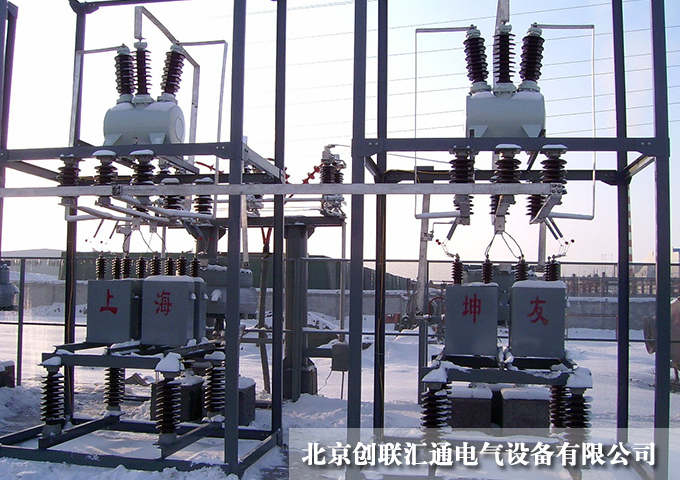

PFH系列高压电力滤波补偿装置

PFH系列高压电力滤波补偿装置

主要参数: 【柜体结构】:积木式     【补偿方式】:自动补偿
【滤波方式】:无源滤波

¥{{ currentPrice === 0 ? defaultPrice : currentPrice }}
{{ group.name }} (已选:{{ selectedSpecs[group.id] || '未选择' }})

产品用途:      我司生产的高压电力滤波补偿装置已广泛应用于电气化铁路电力工业、冶金、钢铁、石油、化工、轻工、建材、水泥、造船等行业中。

1.产品概述



随着民经济的发展和人们生活水平的提高,电力电子装置已经被广泛地应用于工业控制领域,用户对电能质量的要求也越来越高,其中最为突出的是电压质量和谐波的问题,因此,如何提高电压质量、治理谐波就成为输电技术中最为迫切的问题之一。PF是目前使用最为广泛的谐波治理措施,它利用电感、电容元件的谐振特性,在阻抗分流回路中形成低阻抗支路,从而减小流向电网的谐波。PF成本低、技术成熟。面对我目前电网结构薄弱和输配电技术普遍技术手段落后的现状,我公司针对谐波问题,研发生产的LC(单调谐滤波)+LCR (高通滤波)的调谐电力滤波补偿装置能很好的解决谐波干扰问题,同时装置可提高接入点的功率因数,能用有限的投资取得很好的滤波补偿效果。

我司生产的高压电力滤波补偿装置已广泛应用于电气化铁路电力工业、冶金、钢铁、石油、化工、轻工、建材、水泥、造船等行业中。




2.型号及其含义

PFH●-■/□

单滤波通道数

装置额定容量

装置额定电压

高压

无源电力滤波器

3.产品特色

采用多目标遗传算法的PF优化设计方法,优化方法设计的滤波器的滤波效果要远优于传统方法设计的滤波器,且同容量下优化方法设计的滤波器提供的无功功率要比传统设计方法提供的无功功率更大;

调谐电抗器采用干式铁芯电抗器,体积小,重量轻,损耗小,电磁干扰少,可置于高压柜内,整齐、美观,户内安装,便于日常巡视检査;

高通滤波器采用二阶减幅型结构,基波损耗小、频率特性好、结构简单、经济;

整套装置采用柜体积木式结构,结构简洁,安装维护方便,并设有观察窗和高压带电强制闭锁的安全措施,能确保检修和运行人员的安全;

可根据用户负荷的具体变化情况,采用滤波和自动补偿相结合的方式,将需要补偿的容量分为固定补偿和自动补偿两部分,滤波器做成固定补偿的一部分,装置投入运行时滤波器就投入电网运行进行滤波,而自动补偿部分则会根据接入点的无功实际需求量进行自动投切,这样不仅起到滤波作用,而且还可根据系统无功需求进行自动补偿,这样,不仅提高了装置的补偿精度,而且使装置的灵活性大大提高。

4.正常使用条件

安装地点海拔高度不超过2000m;

没有剧烈的振动,垂直倾斜度不超过5度;

最高运行电压≤1.1Un;最大过载电流≤1.3ln;

周围环境温度-25 ~+45°C;室内相对湿度不超过90%(温度为25°C时);

没有导电性尘埃、火灾、爆炸危险;没有足以腐蚀金属和破坏绝缘的气体。

5.电气原理图

QF:断路器 FV:氧化锌避雷器 TA:电流互感器 L:滤波电抗器

GSN:高压带电显示闭锁装置 TM:变压器 TV:电压互感器

KM:真空接触器 C:滤波电容器 FU:喷逐式熔断器 R:无感电阻器
