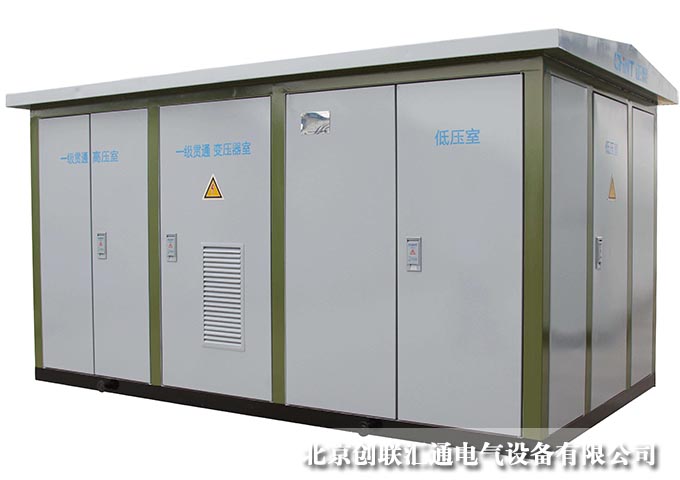

不锈钢型欧式预装组合式箱式变电站
主要参数：
【额定容量】：100-1250KVA 【额定电压】：10kv
【结构形式】：品字形、目字形
产品价格： ￥
产品用途： 本产品适用于住宅小区、商厦宾馆、工矿企业、矿山、油田、码头、机场等场所及临时性的施工场所。作配电系统中接受和分配电能之用。
不锈钢箱变简介不锈钢箱变变由高压单元、变压器单元、低压单元组成,布置形式分为“目”字形和“品”字形。
根据方案的不同,高压可设置环网型、终端型及双电源进线等多种形式；它适用于三相交流额定电压3,12kV,额定频率50Hz的电力系统,用于接受和分配电能并对电路实行控制、保护及检测。
使用环境条件,1)正常环境条件1．周围空气温度上限：,40℃、下限：,25℃。
2．海拔：不超过1000m。
3．相对环境温度：空气湿度不大于90％。
4．户外风速不超过35m,s。
5．地面倾斜度不大于5°,无剧烈震动及无冲击的场所。
6．无导电尘埃,无爆炸危险、无腐蚀金属和电器元件的气体场所。
,2)特殊工作条件在超过规定的正常的环境条件下使用时,由用户和制造厂协商。
产品设计特点1．外壳参照外先进技术并根据实际情况进行设计。
具有牢固、隔热通风、性能好、防尘、防小动物、防潮、外形美观,维护方便等特点。
外壳采用304不锈钢材料,具有耐潮湿、耐腐蚀、永不生锈等特点。
2．高压侧一般采用负荷开关,也可采用真空断路器,并且有齐全的防误操作功能。
装置可选用XGN15,12六氟化硫环网柜、HXGN2,12环网柜、XGN66,12金属封闭开式开关柜等开关柜作为高压侧配电单元,低压侧可选用GGD,GCK、MNS、GCS等开关柜作为输出单元,变压器可选用油浸式变压器或干式变压器等。
3．变电站保护性能完善,操作方便,高低压计量可选择,可根据用户要求配备自动无功补偿装置,可采用动态混合补偿或静态混合补偿。
4．箱体顶盖设计为双层结构,夹层间充满泡沫塑料,具有良好的隔热作用。
高、低压室在其内部设计独立的顶板,变压器室内设有防凝露及自动温控监视、加热、降温装置。
5．箱体采用自然通风,也可加强迫通风设备。
门板及侧板外侧对应百叶窗的位置上装有防尘装置。
6．箱变采用智能照明节电装置控制出线,能使照明设备的用电量大幅降低,大大降低用户的电能消耗,节电率达10%,40%,节约用户的经营成本‘装置采用两种起动方式：全压起动和低压起（软启动）。
全压起动,起动时全压供电一定时间,保证灯具正常使用后自动进入节电运行状态；低压起动,保证灯具正常使用情况下,通过降低起动电压达到到降低起动电流的目的,延长灯具的使用寿命。
起动后自动进入节电状态。
起动时间可调；照明装置可采用时控、光控、时光控、经纬度控制、上位机远程控制等控制方式,以便满足用户的不同需求。
根据方案的不同,高压可设置环网型、终端型及双电源进线等多种形式；它适用于三相交流额定电压3,12kV,额定频率50Hz的电力系统,用于接受和分配电能并对电路实行控制、保护及检测。
使用环境条件,1)正常环境条件1．周围空气温度上限：,40℃、下限：,25℃。
2．海拔：不超过1000m。
3．相对环境温度：空气湿度不大于90％。
4．户外风速不超过35m,s。
5．地面倾斜度不大于5°,无剧烈震动及无冲击的场所。
6．无导电尘埃,无爆炸危险、无腐蚀金属和电器元件的气体场所。
,2)特殊工作条件在超过规定的正常的环境条件下使用时,由用户和制造厂协商。
产品设计特点1．外壳参照外先进技术并根据实际情况进行设计。
具有牢固、隔热通风、性能好、防尘、防小动物、防潮、外形美观,维护方便等特点。
外壳采用304不锈钢材料,具有耐潮湿、耐腐蚀、永不生锈等特点。
2．高压侧一般采用负荷开关,也可采用真空断路器,并且有齐全的防误操作功能。
装置可选用XGN15,12六氟化硫环网柜、HXGN2,12环网柜、XGN66,12金属封闭开式开关柜等开关柜作为高压侧配电单元,低压侧可选用GGD,GCK、MNS、GCS等开关柜作为输出单元,变压器可选用油浸式变压器或干式变压器等。
3．变电站保护性能完善,操作方便,高低压计量可选择,可根据用户要求配备自动无功补偿装置,可采用动态混合补偿或静态混合补偿。
4．箱体顶盖设计为双层结构,夹层间充满泡沫塑料,具有良好的隔热作用。
高、低压室在其内部设计独立的顶板,变压器室内设有防凝露及自动温控监视、加热、降温装置。
5．箱体采用自然通风,也可加强迫通风设备。
门板及侧板外侧对应百叶窗的位置上装有防尘装置。
6．箱变采用智能照明节电装置控制出线,能使照明设备的用电量大幅降低,大大降低用户的电能消耗,节电率达10%,40%,节约用户的经营成本‘装置采用两种起动方式：全压起动和低压起（软启动）。
全压起动,起动时全压供电一定时间,保证灯具正常使用后自动进入节电运行状态；低压起动,保证灯具正常使用情况下,通过降低起动电压达到到降低起动电流的目的,延长灯具的使用寿命。
起动后自动进入节电状态。
起动时间可调；照明装置可采用时控、光控、时光控、经纬度控制、上位机远程控制等控制方式,以便满足用户的不同需求。
