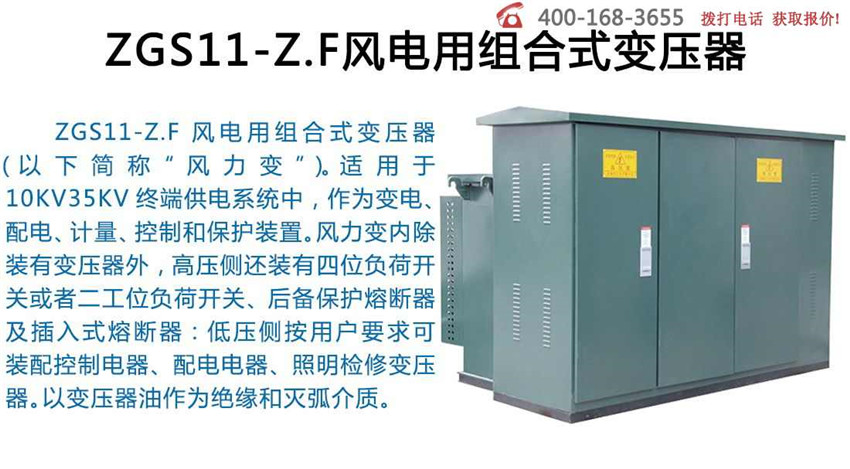

ZGS11-Z.F风电用组合式变压器

GS11-Z.F系列风力发电用组合式变压器适用于35k V终端供电系统，作为变电、配电、计量、控制和保护装 置。
此类变电站是一个成套性较强的综合产品，包含了高压设备、变压器、低压设备、二次测控设备。还包括路灯控制 器，软启动器，远动设备等，
整个变电站的二次控制部分设计合理，报警，跳闸接点全部引出，保证变压器运行安全。
产品特点

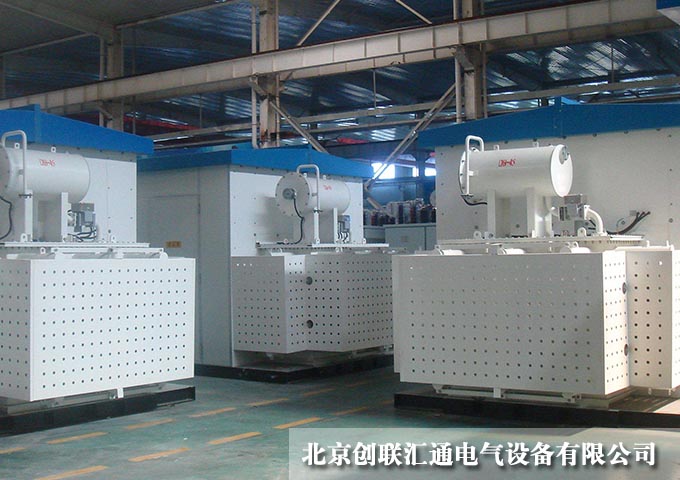

油室内配置35kV级11型油浸式升压变压器，采用全密封结构，合理布置散热器，采用高性能密封件，并配置压 力释放阀，气体继电器，油位计，温度控制器等保护设备。
具有低损耗，低噪音，低温升，高抗短路，高过负荷，不 渗漏等优点。另外，高压负荷开关与高压熔断器也置于油室内，利用变压器油作为绝缘介质，具有较强的电气性。
高压室采用加强防污性套管出线，端部设置全绝缘电缆接头，配置避雷器以降低系统过电压。高压室内还配置感 应器。加装电磁组和带电显示器防止误操作。
低压室一般采用双路进线，并配置断路器，隔离开关，电流互感器，避雷器等元件，另外配置一台站用变压器， 以供整套变电站的供电。
三个隔室在结构上相互独立，在电气上相互连接。既保证了操作安全方便，又保证了运行安全可靠。变压器箱体 采用独特的迷宫式密封方式，配以高性能长寿命密封件，
所有进出线口与通风口均设有防尘侧室，能有效的防止沙尘 雨雪的侵蚀，真正实现全工况、全绝缘、全密封、免维护，保证在恶劣的环境中使用寿命达到20年。

1.该产品具有体积小、重量轻、安装方便。
2.低噪声、低损耗、防盗、过负荷能力大。
3.全范围熔断器保护、维护简单等特点。
4.占地面积少，结构紧凑造型美观，仅为同等容量欧式箱变体积的三分之一左右。
5.全密封、全绝缘结构，无需绝缘距离，可确保人身安全。
6.既可用于环网，又可用于终端，转换十分方便。
7.箱体采用防腐设计，可在各种环境下使用。
8.损耗小，过载能力强，可在各种环境下使用。
