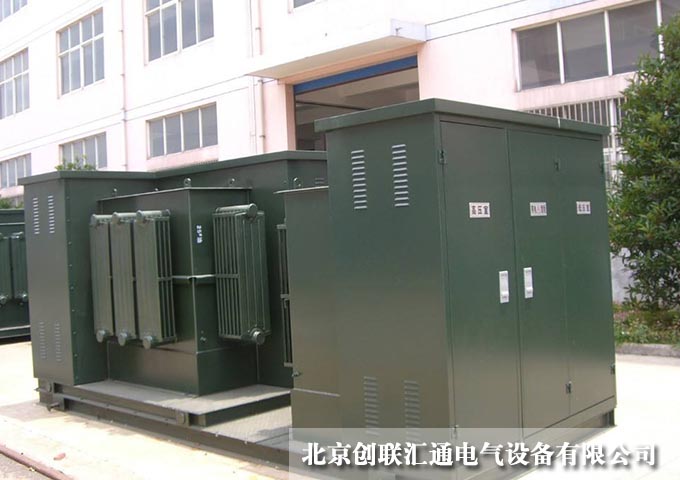

ZGS11-120.4预装式变电站

一、产品用途

    ZGS11-12/0.4预装式变电站是产化美式箱变。该产品作为电缆化配电网中重要的供电单元，集高压控制、保护、变电、以及配电设备于一体的成套预装产品，广泛应用于城乡配电网之中。
    该产品将高压负荷开关、高压熔断器置于变压器油中，具有与变压器器身共箱或分箱两种结构形式。油箱采用全密封结构，配有油温表、油位表、压力表、压力释放阀、放油阀等元件以监测变压器运行状况。该产品分为环网型、终端型及电源型供电方式。为了使此种产品更适合于我电网的实际要求，公司又推了插拔型下式熔断器，熔丝的熔断不影响变压器油的性能。根椐低压馈出要求的复杂程度，
    ZGS11-12/0.4型产品分为标准型、加强型和综合型三种外壳形式，使用户和设计单位在选型时，做到更灵活、更经济。

二、使用环境

    1、环境温度：最高气温 +40℃，最低气温 -30℃；
    2、海拔：≤1000m；
    3、风速：相当 34m/s（不大于700pa）；
    4、湿度：日相对湿度平均值不大于95%，月相对湿度平均值不大于95%；
    5、防震：水平加速不大于 0.4m/s；垂直加速度不大于 0.15m/s；
    6、安装地点倾斜度：不大于 3°；
    7、安装环境：周围空气不受腐蚀性、可燃性气体等明显污染，安装地点无剧烈震动；
    8、订购本产品超出上述条件的规定时，可与本公司协商。

三、产品优点

1.结构紧凑，体积小，仅为同容量产欧式箱变的1/3~1/5左右，大大减少占地研积。
2.全密封，全绝缘结构，无需绝缘距离，可靠保护人身安全。
3.高压接线即可用于环网，又可用于终端，供电方式灵活，可靠性高。
4.变压器性能卓越；低损耗、低噪音、低温升；过载能力强，抗短路，耐冲击能力强。
5.满足各种低压馈出要求，可按方案选择，亦可自行设计。
6.电缆头有200A肘型插头及600A“T”型同定式电缆接头两种，均可配置全绝缘氧化锌避雷针器，200A型电缆头可以带负荷插拔，又可以起到隔离开关的作用。

四、结构特点

      箱壳骨架结构采用槽钢及角钢制造，有较高的机械强度，外壳采用铝合金板等材料制造，表面光滑平整，产品美观大方，且具较好的防腐性能。箱体的基座高出地基300~600mm。
      柜壳所有的门均向外开，开启角度大于90°，且设定位装置。并装有把手、暗闩和能防雨、防堵、防锈的暗锁。箱体均为全密封防盗结构；为保证在一般周围空气温度下运行时，所有的电器设备的温度不超过其最大允许温度，箱体设有足够的自然通风口和隔热措施。预装式变电站的箱体设有专用接地导体，该接地导体上设有与接地网相连的固定连接端子，其数量为两个以上，有明显的接地标志。接地端子为直径不小于12mm和铜质螺栓。接地导体采用铜带，其电流密度不大于200A/mm2载面不小于30mm2，并保证流过最大短路电流时不发生过热或影响周围物体的安全。专用接地导体所承受的动、热稳定电流应与高压配电装置的接地方式相配合。
