盐浴炉变压器

  一、概述

    机械零件和工具的质量及其机械和物理化学的性质,在很大程度上与各个生产阶段中所采用的热处理有关.目前盐浴炉热处理设备在我以被广泛采用于机械制造工业,提高金属零件和工具的质量.本系列产品容量自25千伏起至200千伏安为止,系于盐浴炉配套使用.

二、结构特征

    本系列产品初级出线端引至接线板以供电源引入,其分接头引至分接开关.次接用裸铜导电排引出,以便和盐浴炉电极相连接.变压器铁心一律采用心式铁心,由电工硅钢片迭积而成,铁柱采用多级阶梯形的圆截面,铁轭采用矩形截面.在上、下铁轭的两侧利用槽(角)钢作为夹件,通过夹轭螺杆以达到压紧铁心的目的,在变压器铁芯上装有无载分接开关,次级电压的途换借无载分接开关变换初级匝数而得.整个变压器有防护罩,并有可吊起整个器身的起重吊环.

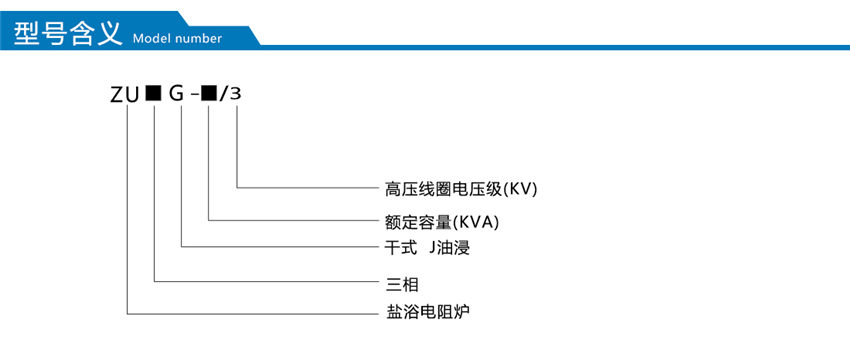

    ZUDG（J）、ZUSG（J）盐浴炉变压器系列采用空气自冷（或油冷）结构,系列表中有"*"标记者每8小时内仅使用1.5小时.


三、产品用途

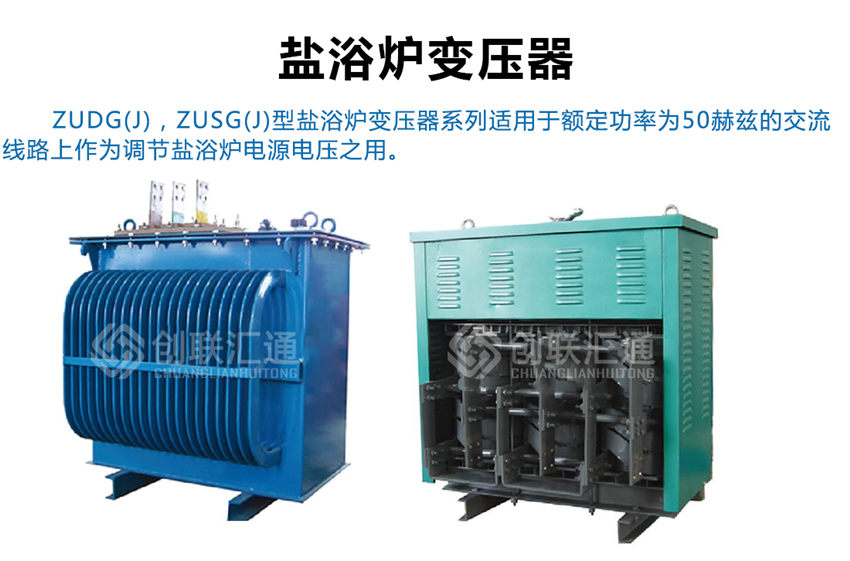

    ZUDG（J）、ZUSG（J）盐浴炉变压器系列适用于额定功率为50HZ的交流线路上作为调节盐浴电源使用。
