MSVC型高压动态无功补偿装置

MSVC型高压动态无功补偿装置

主要参数:   【额定容量】:50-2500kva 【额定电压】:35kv
  【联结组别编号】:Dyn11,Yyno

¥{{ currentPrice === 0 ? defaultPrice : currentPrice }}
{{ group.name }} (已选:{{ selectedSpecs[group.id] || '未选择' }})

产品用途: (1) 安装地点:户内/户外。
(2) 海拨高度:2000m及以下(≥2000m采用高原型)。
(3) 环境气温:-25℃~+45℃。
(4) 月平均最大相对湿度:90%(25℃时)

MSVC型高压动态无功补偿装置产品介绍
MSVC型高压动态无功补偿装置产品使用条件

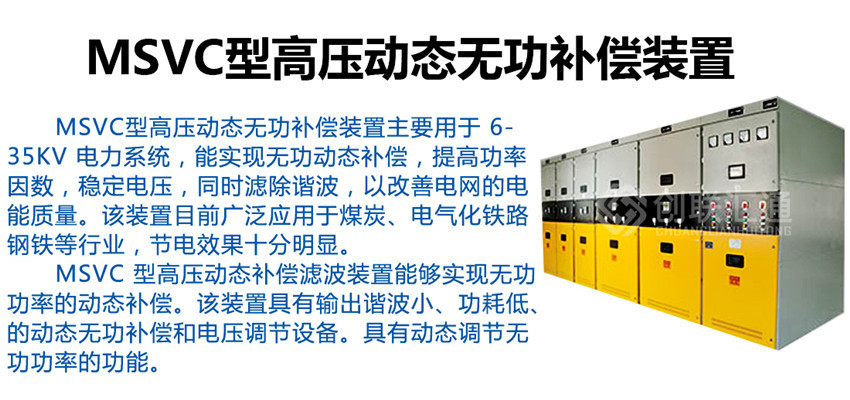

   产品用途:MSVC型动态补偿(滤波)装置主要用于6-35KV电力系统,能实现无功动态补偿,提高功率因数,稳定电压,同时滤除谐波,以改善电网的电能质量。该装置目前广泛应用于煤炭、电气化铁路、钢铁等行业,节电效果十分明显

概述:

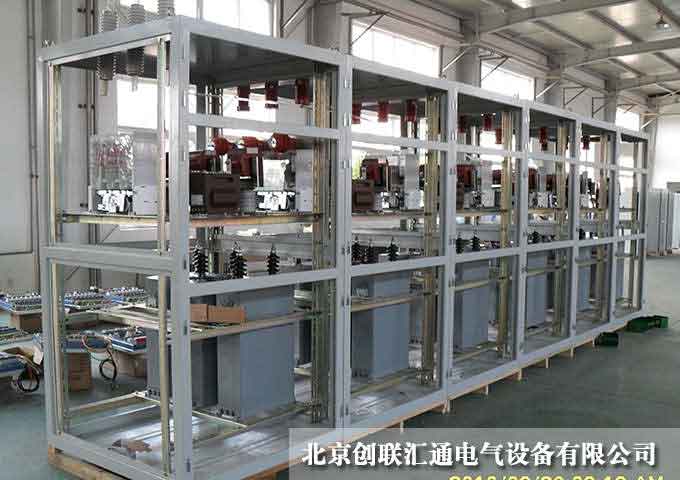

  MSVC型高压动态补偿滤波装置由补偿(滤波)支路与磁控电抗器(MCR)支路组成,能够实现无功功率的动态补偿。该装置具有输出谐波小、功耗低、免维护、结构简单、可靠性高﹑价格低廉﹑占地面积小等显著优点,是理想的动态无功补偿和电压调节设备。其中补偿(滤波)支路主要由电容器、电抗器、放电线圈和保护元件等组成,具有提供容性无功补偿和滤波的功能;磁控电抗器(MCR)支路由磁控电抗器、晶闸管、MCR控制器等组成,具有动态调节无功功率的功能。

工作原理:
  通过MCR控制器对系统的无功功率进行采用,通过自动控制晶闸管的导通角,改变铁心的磁饱和度,实现输出容量的连续可调,其内部为全静态结构,无运动部件,工作可靠性高。

型号说明:

   MSVC-W-6-()
   M:磁控式
   SVC:静止型动态补偿装置
   W:无功补偿(L:滤波)
   6:电压等级
   ():容量

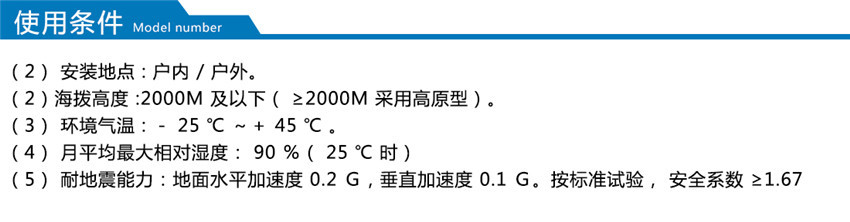

使用环境条件

  (1) 安装地点:户内/户外。
  (2) 海拨高度:2000m及以下(≥2000m采用高原型)。
  (3) 环境气温:-25℃~+45℃。
  (4) 月平均最大相对湿度:90%(25℃时)
  (5) 耐地震能力:地面水平加速度0.2g,垂直加速度0.1g。按标准试验, 安全系数≥1.67。

 电气要求
  (1) 主要技术参数:系统额定电压:6kV(10kV),最高电压:6.6 kV(11kV),额定频率50Hz,短路电流:31.5kA有效值。
  (2) 绝缘水平:
   ①高压端绝缘耐压
   a、全波冲击耐压(1.2/50μs):60 kV (峰值)
   b、工频lmin耐压:32 kV(有效值)
   ②二次绕组之间及绕组对地的工频耐压(lmin):3 kV(有效值)
  (3) 外绝缘相对地最小有效爬电距离:瓷绝缘≥216mm 合成绝缘≥240mm

主要特点:
  1、磁控电抗器不需要外接直流励磁电源,完全由电抗器的内部绕组来实现自动控制
  2、通过控制可控硅的控制角进行自动控制,可实现连续可调,并且从最小容量到最大容量的过渡时间很短,因此可以真正实现柔性补偿。
  3、控制元件为低压晶闸管,其端电压仅为系统电压的1%~2%,无需传并联,运行时不需要承受高电压、大电流,安全可靠,发热量很小,自然冷却即可,无需辅助冷却设备。
  4、可控硅动作,整流控制产生的谐波不流入外交流系统。
  5、即使可控硅或二极管损坏,磁控电抗器也仅相当于一台空载变压器,不影响系统其他装置的运行。
  6. 经济优势明显:后期免维护;磁控电抗器结构简单,占地面积小,基础投资大大压缩;MSVC自身有功损耗低。
