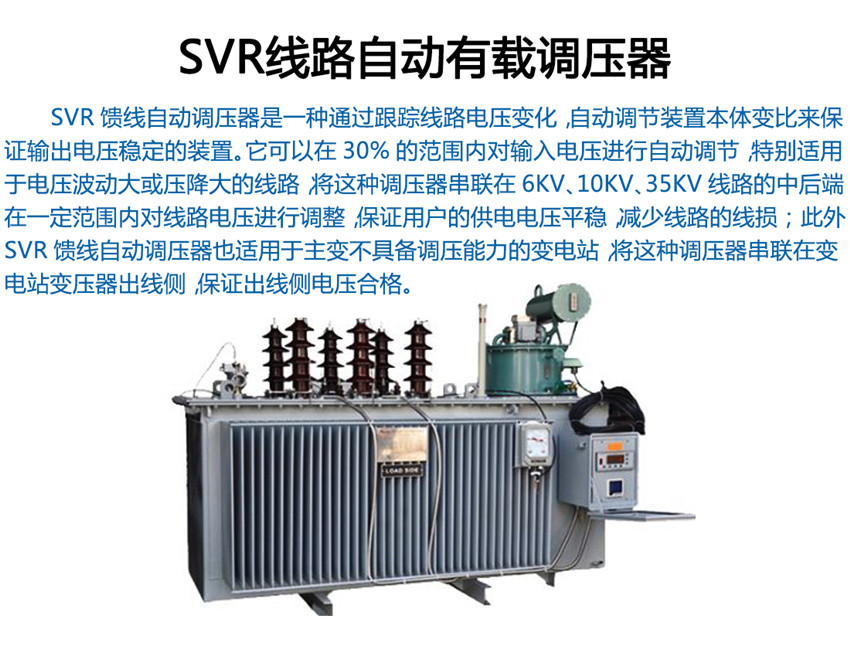

SVR线路自动有载调压器

SVR线路自动有载调压器

主要参数:

【额定容量】:31500-180000kva      【额定电压】:35kv
【联结组别编号】:Dyn11,Yyno


¥{{ currentPrice === 0 ? defaultPrice : currentPrice }}
{{ group.name }} (已选:{{ selectedSpecs[group.id] || '未选择' }})

产品用途: 自动控制器是整个装置的核心部分,它主要由单片机控制芯片、显示电路、按键电路、电压采样、电流采样、状态输入、通讯端口、控制输出电路、数据存储等电路组成,应用了计算机技术、电子技术、采用军品级控制芯片、可靠性高,抗干扰能力强可适应户外恶劣环境。





一、概述

我公司生产的SVR型线路自动调压变压器原理是SVR与10kV 柱上无功自动补偿装置GWJ配合使用,可有效地解决线路电压低及无功电源不足的问题。SVR 能有效地调节电路电压, GWJ无功补偿装置能有效补偿无功,提高功率因数,降低线损,其效果相当于一个简易的柱上变电站,而造价仅为常规变电站的1/6~1/10。而成本只有变电站的1/6,1/7,而且无需工作人员值班维护。

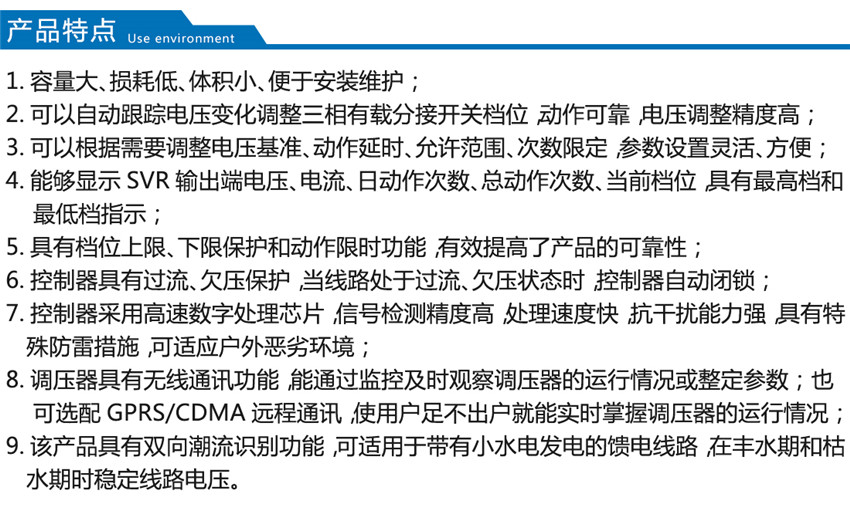

二、产品优势
SVR线路自动调压器工作原理  SVR线路自动调压器共有三部分构成:自耦变压器、有载分接开关和自动控制器。  自耦变压器的整个线圈分为三部分:串励线圈、并励线圈,控制线圈。其中,串励线圈是一个有多个抽头的绕组,这些抽头通过有载分接开关的不同接点串联在输入输出之间,改变分接位置,从而改变自耦变压器变比,达到调整电压的目的;并励线圈为自耦变压器的公共绕组,产生传递能量的磁场; 控制线圈为控制器提供工作电源和采样信号。  有载分接开关,是可在带负载的情况下转换接点的开关。在自动调压器中,串联绕组的抽头接在有载分接开关的不同接点上,可以通过转换接点调节变压器变比来改变其输出电压
