scb10干式变压器形状尺寸

scb10干式变压器形状尺寸

2019-05-25 09:10:39

　　干式变压器分类

　　按电压品级分有：1000KV,750KV,500KV,330KV,220KV,110KV,66KV,35KV,20KV,10KV,6KV等；

　　按绝缘散热介质分有：干式变压器，油浸式变压器；

　　干式变压器又分为：SCB环氧树脂浇注干式变压器和SGB10非包封H级绝缘干式变压器。

　　三相双绕组铜线卷低消耗无励磁调压干式变压器手艺参数

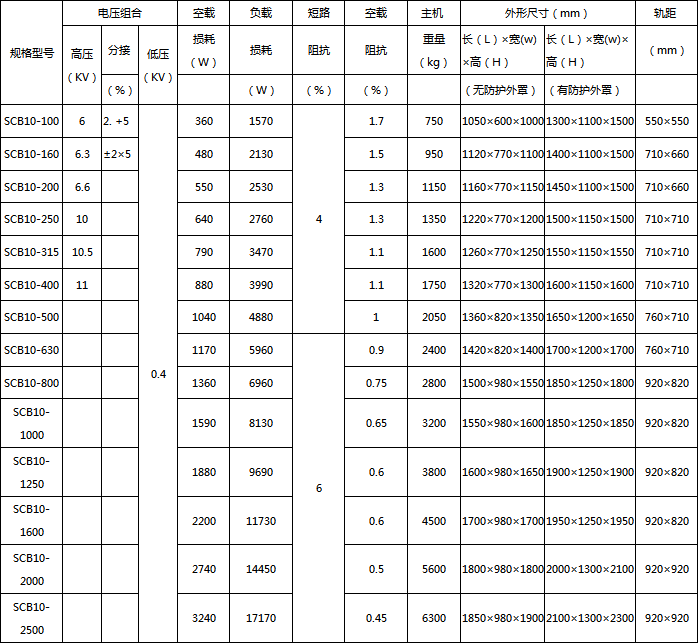

SCB10干式变压器形状尺寸

　　序号标准单元数据

　　1 额定容量 KVA 1000 一台 1250 一台

　　2 型号 SCB10

　　3 制造厂、产地

　　4 设想序号 -

　　5 体系电压 KV,rms 10

　　6 电压比 KV,rms 10±2×2.5%/0.4

　　7 额定频次 Hz 50

　　8 绝缘程度 H级

　　9 雷电打击耐压

　　高压侧 KV,峰值 75

　　高压侧 KV,峰值 -

　　10 额定短时工频耐压

　　高压侧 KV,峰值 35

　　高压侧 KV,峰值 3

　　11 阻抗电压（额定电流下） % 6

　　12 额定事情电流（AN） A,rms 57.7/1443 72.2/1804

　　13 空载电流 % 0.9 0.8

　　14 消耗

　　空载消耗 W 1500 1750

　　负载消耗（145℃） W 9300 10850

　　总消耗 W 10800 12600

　　15 冷却体例 AF

　　16 质料

　　高压线圈（材质，产地） NOMEX纸包铜线，上海杨行铜材或葫芦岛九九铜业

　　高压线圈（材质，产地）铜箔，上海杨行铜材或葫芦岛九九铜业

　　铁芯（材质，产地）武钢30Q120或日本新日铁30Z120

　　绝缘质料（材质，产地） NOMEX绝缘线，美杜邦公司。

以上是创联汇通电气设备有限公司为大家总结关于干式变压器的问题，了解更多的干式变压器问题请关注本网站，您的支持使我们坚持不懈、持之以恒的动力！
