干式三相变压器

简述
    本系列产物采取薄层环氧树脂浇注来包封高、高压绕组的干式变压器，设想公道，工艺进步前辈，部分放电量小、乐音低,具有阻燃、自熄、防潮、散热性好，免保护，无净化等特性。
铁芯及夹件概况经防护树脂特别处置，形状美妙。高压箔绕，高压采取分段多层圆筒式布局，使之安匝散布均衡，漏磁小，机器强度高，抗短路才能强。
设置装备摆设的低乐音冷却风机及智能温控仪使产物具有毛病、超温报警、启停庇护，并可实施微电脑长途监控功用。
美妙耐用的不锈钢外壳，对变压器作进一步的宁静庇护，防护品级达IP20及IP23。★IP20可防直径大于12m固体导物进入,为带电部门供给宁静樊篱； ★：Ip23兼具避免与垂直线成60℃角之内的水滴进入，可于户外运转，但Ip23外壳会使变压器冷却 才能降落，容量较小的降落约5％，容量较大的约10％。别的,可供给设想其他防护品级或质料的庇护外壳。该系列变压器可直 接安装于负荷中间，合用于高层修建、机场、船埠、电厂、室第小区或成套变电站等各类场合。

执行的标准
GB6450-1986　　　　GB/T10228-1997
GB/T1094-1996　　　GB4208-1993
根据用户要求可提供在特殊使用条件下运行的变压器。

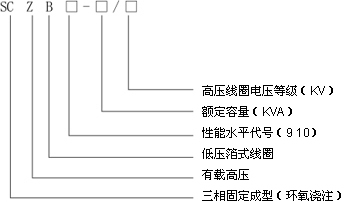

型号及代表意义

一般使用条件
1.海拔高度不跨越1000m 户内
2.情况温度：较高气温+40℃
3.较高日均匀气温+30℃
4.较高年均匀气温+20℃
5.较低气温-5℃

外部尺寸

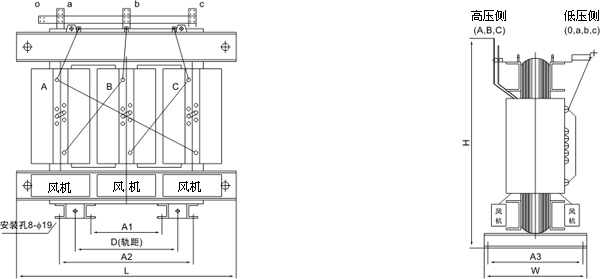

SC(B)10-30~2500/10-0.4外形尺寸图

SC(B)10系列保护外壳外形尺寸示意图

主要技术参数
10kV级S9系列
额定容量
(kVA)		 电压组合(kV） 联结
组
标号		 短路
阻抗
(%)		 损耗(kW) 空载
电流
(%)		 重量
(kg)		 外形尺寸(mm)
长(L)×宽(B)×高(H)		 规矩(mm)
纵向×横向		 保护外壳尺寸(mm)
长(L)×宽(B)×高(H)
高
压		 分接
范围		 低
压		 空
载		 负
载
30 11
10.5
10
6.3
6		 ±5%
或
±2×
2.5%		 0.4 Yyn0
或
Dyn11		 4.0 0.215 0.750 3.2 320 780×450×700 400×400 900×900×1030
50 0.305 1.055 2.8 360 840×450×720 1000×900×1050
80 0.415 1.460 2.6 520 900×600×840 550×550 1060×1000×1150
100 0.450 1.665 2.4 670 920×600×860 1080×1000×1170
125 0.530 1.995 2.2 760 980×600×860 1140×1000×1200
160 0.610 2.250 2.2 880 1040×710×980 660×660 1240×1050×1260
200 0.700 2.675 2.0 1030 1070×710×1000 1270×1050×1290
250 0.810 2.915 2.0 1190 1140×710×1030 1340×1050×1330
315 0.990 3.670 1.8 1360 1180×710×1100 1360×1050×1390
400 1.100 4.220 1.8 1740 1380×960×1160 820×910 1540×1150×1590
500 1.305 5.165 1.8 1900 1400×960×1200 1570×1150×1640
630 1.510 6.220 1.6 2050 1440×960×1240 1610×1150×1680
630 6 1.460 6.310 1.6 2050 1500×960×1200 1660×1150×1630
800 1.710 7.360 1.6 2330 1500×960×1280 1680×1150×1720
1000 1.990 8.600 1.4 2790 1640×960×1410 1750×1200×1850
1250 2.350 10.260 1.4 3300 1700×1255×1450 1070×1205 1850×1400×1920
1600 2.755 12.420 1.4 4900 1800×1255×1490 1920×1400×2000
2000 3.735 15.300 1.2 4900 1940×1255×1590 2050×1450×2130
2500 4.500 18.180 1.2 5650 2060×1255×1660 2170×1450×2230

注：容量200kVA及以下不带风机，否则在订货时需阐明。本表之外的规格和特殊要求可联系洽谈。

额定容量
(kVA)		 电压组合(kV） 联结
组
标号		 短路
阻抗
(%)		 损耗(kW) 空载
电流
(%)		 重量
(kg)		 外形尺寸(mm)
长(L)×宽(B)×高(H)		 规矩(mm)
纵向×横向		 保护外壳尺寸(mm)
长(L)×宽(B)×高(H)
高
压		 分接
范围		 低
压		 空
载		 负
载
200 11
10.5
10
6.3
6		 ±5%
或
±2×
2.5%		 0.4 Yyn0 4.0 0.610 2.470 1.5 1625 1320×800×1220 660×660 1600×1650×1720
250 0.710 2.660 1.3 1765 1380×800×1260 1600×1650×1760
315 0.890 3.410 1.2 2020 1380×800×1310 1600×1750×1810
400 0.970 3.960 1.2 2220 1390×850×1440 820×910 1800×1750×1940
500 1.190 4.730 1.2 2555 1400×960×1520 1800×1750×2020
630 1.300 5.940 1.1 2880 1460×1000×1600 1800×1750×2150
630 1.190 6.160 1.1 3005 1520×1000×1410 1800×1750×1960
10kV级SCBZ10系列


主要技术参数
10kV级SCZB10系列
额定容量
(kVA)		 电压组合(kV） 联结
组
标?/TD>		 短路
阻抗
(%)		 损耗(kW) 空载
电流
(%)		 重量
(kg)		 外形尺寸(mm)
长(L)×宽(B)×高(H)		 规矩(mm)
纵向×横向		 外形尺寸(mm)
长(L)×宽(B)×高(H)
高
压		 分接
范围		 低
压		 空
载		 负
载
800 11
10.5
10
6.3
6		 ±5%
或
±2×
2.5%		 0.4 Yyn0

或

Dyn11		 6 1.460 7.260 1.0 3320 1570×1000×1580 820×910 2200×1850×2130
1000 1.680 8.360 1.0 3780 1640×1000×1700 2200×1850×2250
1250 2.160 10.010 0.9 4530 1700×1255×1820 2200×1850×2370
1600 2.490 12.100 0.9 5140 1800×1255×1980 1070×1205 2200×1850×2530
2000 2.920 14.600 0.8 6200 1940×1255×2110 2300×1900×2660
2500 3.460 17.400 0.8 7570 2100×1255×2350 2400×1950×2750


10kV级SCB10系列
额定容量
(kVA)		 电压组合(kV） 联结
组
标号		 短路
阻抗
(%)		 损耗(kW) 空载
电流
(%)		 重量
(kg)		 外形尺寸(mm)
长(L)×宽(B)×高(H)		 规矩(mm)
纵向×横向		 保护外壳尺寸(mm)
长(L)×宽(B)×高(H)
高
压		 分接
范围		 低
压		 空
载		 负
载
30 11
10.5
10
6.3
6		 ±5%
或
±2×
2.5%		 0.4 Yyn0 4.0 0.195 0.71 2.5 340 780×450×790 400×400 900×900×1080
50 0.275 0.950 2.2 430 840×450×855 1000×900×1150
80 0.375 1.385 2.1 560 900×600×885 550×550 1060×1000×1180
100 0.405 1.580 1.9 720 920×600×900 1080×1000×1200
125 0.475 1.895 1.8 830 980×600×960 1140×1000×1260
160 0.550 2.140 1.8 940 1040×710×1000 660×660 1240×1050×1300
200 0.630 2.540 1.6 1250 1070×710×1200 1270×1050×1450
250 0.730 2.770 1.5 1450 1140×710×1245 1340×1050×1550
315 0.890 3.485 1.4 1600 1180×710×1300 1360×1050×1600
400 0.990 4.010 1.4 1980 1380×960×1425 820×910 1540×1150×1720
500 1.175 4.910 1.3 2300 1400×960×1515 1570×1150×1810
630 1.360 5.910 1.3 2570 1440×960×1595 1610×1150×1900
630 Yyn0
或
Dyn11		 6 1.315 5.995 1.2 2550 1500×960×1405 1660×1150×1700
800 1.540 6.990 1.2 2810 1560×960×1575 1680×1150×1870
1000 1.790 8.170 1.1 3210 1640×960×1685 1750×1200×1980
1250 2.115 9.750 1.1 3400 1700×1255×1815 1070×1205 1850×1400×2120
1600 2.480 11.800 1.0 4150 1800×1255×1980 1920×1400×2280
2000 3.360 14.535 0.9 5600 1940×1255×2110 2050×1450×2420
2500 4.050 17.270 0.8 6300 2060×1255×2350 2170×1450×2750
注：本表之外的规格和特殊要求可联系洽谈。
