干式变压器温控系统
2020-09-14 09:44:40
在线咨询

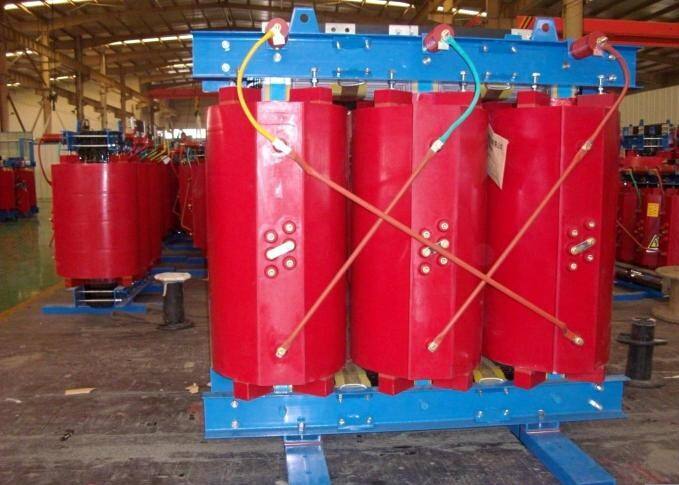

干式变压器的安全运行和使用寿命很大程度上取决于干式变压器绕组绝缘的安全可靠性。绕组温度超过绝缘耐压温度是干式变压器不正常工作的主要原因之一。监测和报警变压器的工作温度是非常重要的。下面介绍GTB系列的温度控制系统。
（1）风扇自动控制：温度信号由嵌入Zui低压绕组热内的PT100的热敏计测量。当绕组温度达到110℃时，系统会自动启动风扇冷却。当绕组温度低于90℃时，系统会自动停止风扇。
（2）超温警报及道口：在嵌入低压绕组中，通过PTC非线性热敏电阻采集绕组或铁芯温度信号。变压器绕组温度达到155℃时，系统输出过温警报信号。当温度持续上升到170℃时，变压器无法继续运行。向二次保护电路发送超温断路器信号，让变压器快速切断。
（3）温度显示系统：将PT100热敏电阻嵌入低压绕组中测量温度变化值，直接显示各相绕组的温度（可记录三相巡查和Zui大值显示、Zui的历史高温），可输出4-20mA模拟量的Zui高温。如果需要传输到远程计算机（距离1200米），可以配备计算机接口和发射机。Zui是一样的。监视时31台变压器。系统的超温警报和道口通过PT100的热敏电阻信号来操作，并且可以进一步提高温度控制保护系统的可靠性。
