地埋式箱变的特征应用

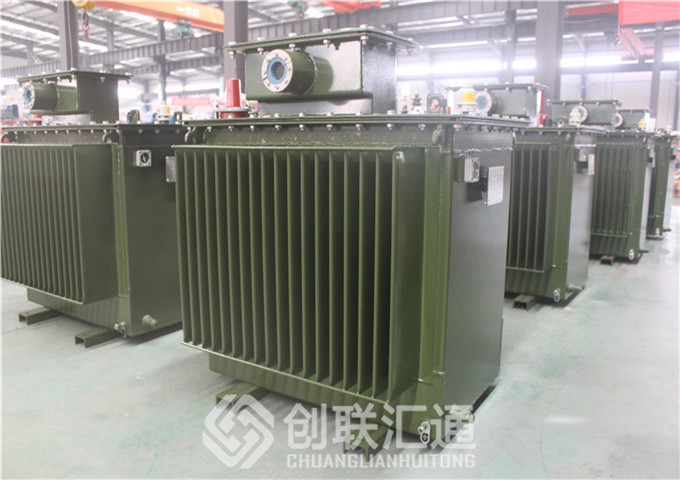

　　地埋式箱变由地下式变压器，媒体广告灯箱式户外开关柜和预制式地坑组成，是在工厂预先装配完成的成套设备。产品将变压器置于地表以下，地面以上只有媒体广告灯箱式开关柜，占用地表空间比普通箱变减少70%以上产品外形美观，与环境协调，和谐。地下式变压器为全密封全绝缘结构，防护等级IP68，高压电缆连接采用双层密封，可浸泡在水中运行。

　　地下式变压器绝缘介质采用45#环烷基变压器油,变压器在地坑内的油面温升和绕组温升不能超过GB1094.2的要求。

　　1、产品由地下式变压器、灯箱式户外开关柜和预制式地坑组成，是在工厂预先装配完成的成套设备。灯箱式开关柜外壳采用不锈钢制作。

　　2、预制式地坑为全密封防水设计。地坑上盖表面铺贴广场地砖装饰;地坑下部箱体为金属结构，依据GB/T 19285《埋地钢质管道腐蚀工程检验》的要求进行防腐处理。

　　3、地坑上盖设置可打开的检修孔，检修孔打开后有气缸支撑定位，通过检修孔可观察地下式变压器的状况或进入地坑进行电缆安装连接。

　　灯箱式开关柜外壳采用304不锈钢制作

　　产品配置自动感应排水系统，具有自动和手动控制开关，当地坑意外进水后可自动排水;产品还需配置自动散热系统，额定负载时不需启动风机，当环境温度过高或变压器过负荷运行情况下自动启动风机散热。
