箱式变压器结构特点

箱式变压器结构特点

2019-10-07 09:25:20

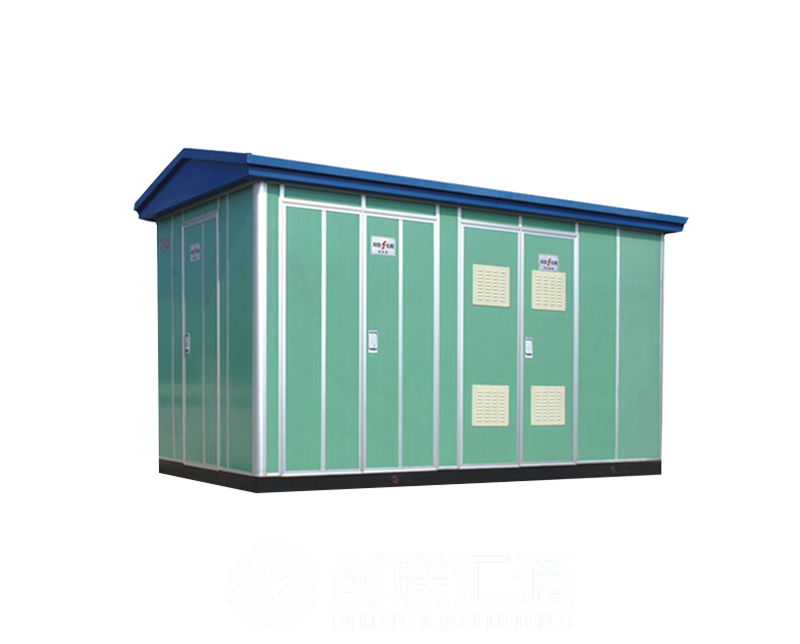

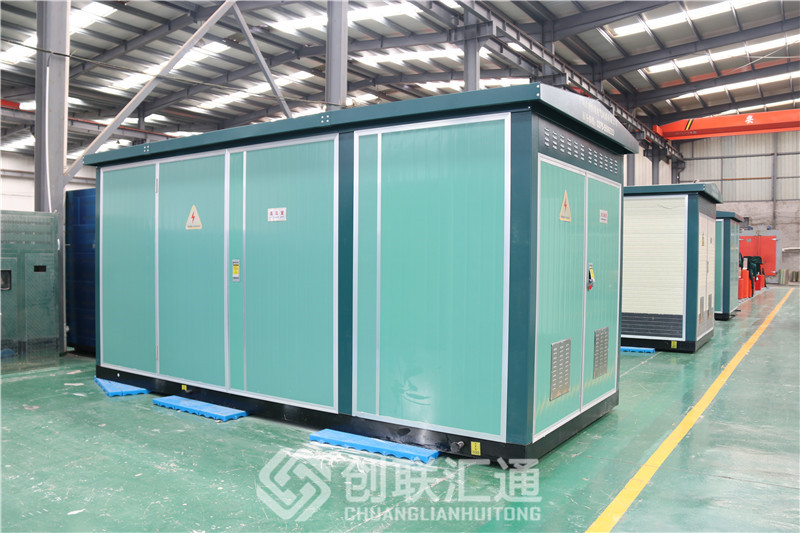

箱式变压器的基本结构分为"目"字形和"品"字形,箱式骨架采用优质槽钢和角钢焊接而成，具有较高的机械强度。箱式外壳材料采用铝合金板制作，有极好的防腐能力，整体美观的外形经喷漆着色可与周围

环境相协调，精心设计的底部吊装置，给安装运输移动提供了极大的方便。

　　箱式变压器内是有先立的高压室、变压器室和低压室，各室照明随门的开闭自动关闭。

　　高压室内装有高压环网开关设备，可根据用户需要选用压气式、真空式负荷开关，且具有“五防”功能，当采用限流型高压熔断器时，当某相熔断器熔断时，负荷开头自动分闸，避免了因缺相运行而引起故
障．

　　变压器室可采用自然通风和自动控制的强迫散热风冷装置，具有随温度变化而自动控制的排风系统，能有效控制降低箱内温度，满足运行要求，根据用户要求还采用防凝露的装置．

　　箱式变压器可采用干式或油浸变压品，油浸式变压器可选用有油枕和无油全密封的两种．

　　低压室具有低压成套开头设备的总体功能，供用户挑选，高、低压开头柜均采用优质型钢组装而成，具有较强的防腐能力，高压、低压进出线一般为电缆，特殊需要高压也可选用架空进线。
