什么是变压器连接组

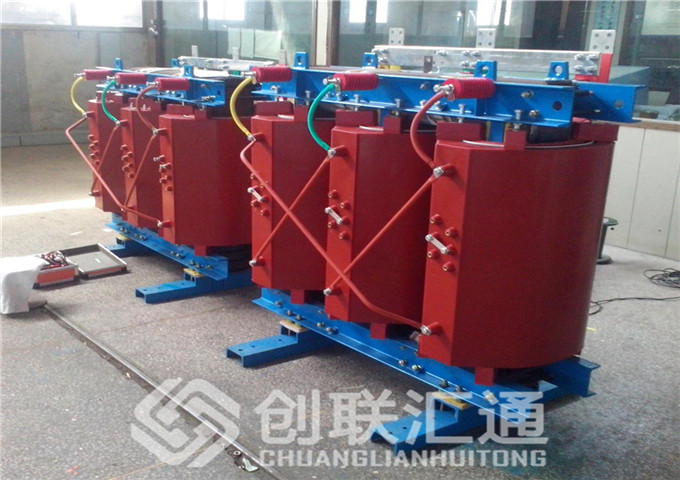

在变压器设计过程中，接线方式的选择往往得不到重视。三相变压器1/2侧有A/B/C三相绕组。它们之间的连接方式对变压器，特别是配电变压器的运行性能有很大的影响，直接影响到供电质量。因此，接线方式的选择也是变压器设计客串的一项非常重要的任务。
配线组变压器是一个变压器初级和在布线表示的组合的形式的次级绕组;
变压器同相高低压绕组均绕在同一铁心柱上，由同一主磁链绕制。当主磁通变化时，高低压绕组中的感应电势存在一定的极性关系。
在任何时刻，高压绕组一端的电位为正值，低压绕组一端的电位也为正值。两个绕组之间相同极性的末端称为同一名称的同一端，记为“·”，反之亦然。对于同义词结尾，记作“-”。
变压器接线组是一次绕组与二次系统相结合的一种表示方法。
公共变压器绕组有两个连接，即，“三角形连接”和“星形连接”;变压器耦合基团“d表示为三角形连接，” n“表示与中性线星形连接，Y表示星，n表示中性带;‘11’表示的变压器初级侧的次级侧的线间电压线电压UAB滞后UAB330度（30度或高级）。
变压器接线组别用一次侧（或一次侧）接线方式大写字母表示，二次侧（或二次侧）接线方式小写字母表示。
y（或y）是恒星连接，d（或d）是三角形连接。数字用时钟表示，它用来表示较好和第二侧向电压的相位关系。横向电压相量作为分针使用，固定在时钟点的位置，二级线电压相量作为小时针使用。
“YN，DL1”，其中11是指当一次侧电压相位作为一针细针指向时钟的12：00位置时，次级侧的线路电压相量位于时钟的11：00位置。也就是说，二次侧的线路电压UAB落后于一次侧电压UAB 330度（或前方30度）。
通过组合四个末端基团形成的两个绕组变压器： “Y，Y”， “d，Y”， “Y，d” 和 “d，d”。仅使用 “Y，Y” 和 “Y，d”。由于带也被连接到中性线Y和两种不空档，从空档没有任何符号不与在中性线Y字母n之后的字母的增加而增加。 n表示中性分的领先优势在那里。 YN0配线组，UAB和UAB一致，在分针12参照。 “12”中的终端中的新组，在表中的一个“0”位简单地说：在变压器的初级和三个不同的序列或其连接的端的次级绕组来结束在每一侧由感应交流电对应其引起到基准相位角是不同
通常我们使用时钟的指示。
