SGB10系列H级10kv干式变压器

SGB10系列H级10kv干式变压器

主要参数: 【额定容量】:100-2500kva 【额定电压】:10kv
【联结组别编号】:Dyn11,Yyno

¥{{ currentPrice === 0 ? defaultPrice : currentPrice }}
{{ group.name }} (已选:{{ selectedSpecs[group.id] || '未选择' }})

产品用途:   商业中心、学校、铁路、机场、工厂、隧道、地铁、地下电站、发电厂、实验室、车站、高层建筑、购物中心、以及石油化工、核电站、核潜艇等特殊环境。

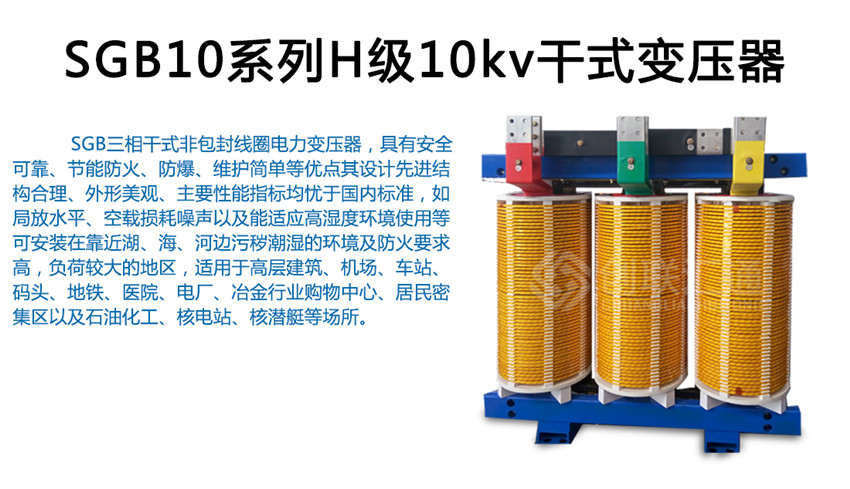

 SGB10系列非包封H级干式电力变压器产品介绍

SG10系列非包封干式变压器的承受热冲击能力强、过负载能力大、难燃、防火性能高、对湿度,灰尘不敏感等优势,造就了其广泛的适应性。SG10系列干式变压器最适宜用于防火要求高,负荷波动大以及污秽潮湿的恶劣环境中。如高层建筑、机场、地铁、发电厂、冶金、医院、购物中心、居民密集区、石化、核电、核潜艇等重要场所。

 SGB10系列非包封H级干式电力变压器结构特点
    1.独特的瓷绝缘结构,采用绝缘筒和高频陶瓷垫块,不变形。
    2.高、低线圈先用NOMEX绝缘材料,并经VIP真空加压设备多次浸渍特殊配方的H级绝缘,多次烘焙以后,外用高强度绝缘材料密封,并高温固化。高压线圈采用机械强度高,散热条件好的连续式结构。
    3.铁芯采用高导磁性能硅钢片叠装而成,步进式45°全斜结构,绕组与铁芯采用弹性固定装置,使变压器具有较低的空载损耗和噪音。铁芯表面经特殊工艺处理。铁芯由拉螺杆适度夹紧、上、下夹件由拉板连接并与底座,绕组固定为一体,绕组通过弹性垫块固定,缓冲结构可减轻绕组的震动强度和降低噪音。
    4.引出线端子固定在绕组上部,分接头在绕组中部,低压线端子为板式导电排,并采用冷压焊。

 SG(B)系列非包封H级干式电力变压器性能特点
    1.散热条件好,热寿命长,过负荷能力强,在120%长期过负荷、IP45条件下无强迫风冷,可长期满负荷运行。
    2.安全及阻燃性能,在800℃高温长时燃烧下无烟雾产生。
    3.抗热击能力(可以在-50℃下立即加满负荷)。
    4.防水密封性,良好的增水性、防潮性。
    5.独特的线圈结构和强场计算,使产品几乎无局放产生。
    6.损耗低,节能效果好,与SC9系列干式变压器相比空载损耗平均下降10%,负载损耗下降5%。
    7.寿命期后可轻易将绝缘材料和铜线分离回收利用,不污染环境
。
