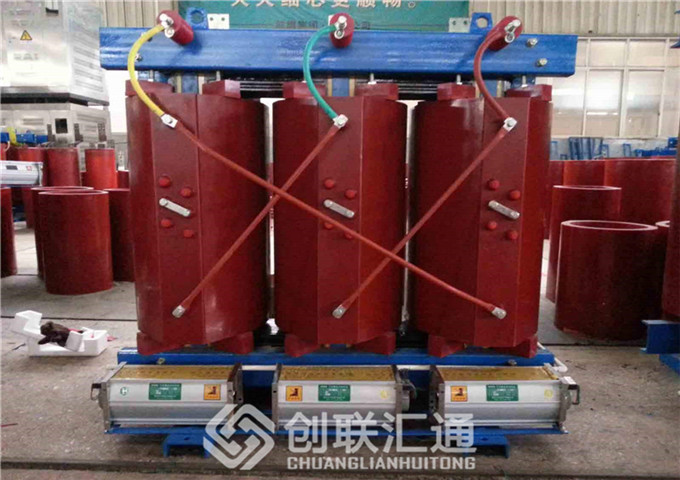

船用scb10干式变压器500kva图片

公司生产的SCB10系列的干变有：

SCB10-30/10-0.4              SCB10-50/10-0.4            SCB10-80/10-0.4

SCB10-100/10-0.4             SCB10-125/10-0.4           SCB10-160/10-0.4

SCB10-200/10-0.4             SCB10-250/10-0.4           SCB10-315/10-0.4

SCB10-400/10-0.4             SCB10-500/10-0.4           SCB10-630/10-0.4

SCB10-800/10-0.4             SCB10-1000/10-0.4          SCB10-1250/10-0.4

SCB10-1600/10-0.4            SCB10-2000/10-0.4          SCB10-2500/10-0.4

更多产品型号规格可以定制

变压器型号中具体字母及数字含义如下：例如scb10-500kva/10：

1、S：表示变压器为三相电力变压器，如果为单相变压器则应该用字母“D”或字母“d”表示。

2、C：表示变压器为环氧树脂浇筑的包封式干式变压器

3、B：表示这台变压器低压侧采用的是箔绕的，变压器的低压线包采用箔绕具有很好的载电流能力，和抗短路能力；

4、10：表示这台变压器的设计序号为10型，目前SCB10是 型的节能型干式变压器；

5、500：表示变压器的标定容量，所谓标定容量指的是变压器的额定容量，家的标准规定变压器的实际容量为标定容量的±5

6、10：表示变压器的电压等级为10KV级

scb10干式变压器厂家，干式变压器500kva，干式变压器scb10-500kva

SCB10-500kva干式变压器产品特点

　　1、线圈采用铜导线缠绕或箔绕，以玻璃纤维增强，环氧树脂不加填料真空干燥脱气脱湿整体浇注，机械强度高，抗短路，耐冲击能力强。

　　2、高压绕组首末端及中间分接抽头采用铜嵌件预埋结构，钢性好，便于调档，美观整齐。

　　3、铁芯采用优质晶粒取向冷轧硅钢片叠制，45度全斜多阶梯接缝。表面用树脂绝缘涂层覆盖，耐潮湿，防锈，降噪。

　　4、铁芯、夹件和线圈之间采用弹性件夹紧，使线圈处于稳定压紧状态，以降低噪音。

　　5、变压器按自冷设计，整体浇注的高(低)压线圈筒壁内部预留有纵向通风道，可配备强迫风冷装置(冷却风机)，采用强迫风冷装置后，可提高输出容量20%。

　　6、配有温控器，在低压线圈顶部的预埋孔内放置铂电阻(Pt100)。以监测变压器绕组温升，自动启停冷却风机并设有故障报警、超温报警和超温跳闸功能，为干式变压器提供可靠的过载保护装置，从而提高干式变压器运行的安全性。
