主要参数:
【额定容量】:30-2500kva 【额定电压】:10kv
【联结组别编号】:Dyn11,Yyno
产品用途:
适用于高层建筑、商业中心、机场、隧道、电厂、化工厂、核电站、码头、船舶等重要或特殊环境场所。

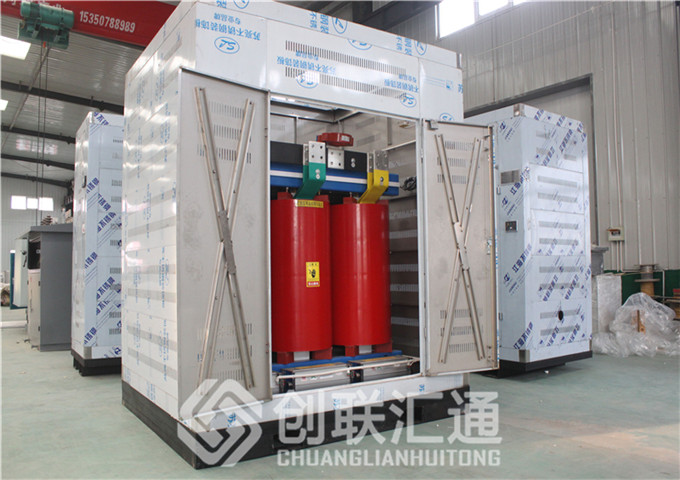

船用scb10干式变压器800kva规格尺寸:
外形尺寸(mm):1650x960x1427(高);重量(kg):2790;阻抗电压(%):6;损耗(发热值)(w):7390轨距(mm):820
船用scb10干式变压器800kva规格的结构特点:
1.铁芯
船用scb10干式变压器800kva规格采用优质冷轧晶粒取向硅钢片,铁芯硅钢片采用45度全斜接缝,使磁通沿着硅钢片接缝方向通过.
2.绕组
(1)缠绕式
(2)环氧树脂加石英砂填充浇注
(3)玻璃纤维增强环氧树脂浇注(即薄绝缘结构)
(4)多股玻璃丝浸渍环氧树脂缠绕式
3.高压绕组
船用scb10干式变压器800kva规格一般采用多层圆筒式或多层分段式结构
4.低压绕组
船用scb10干式变压器800kva规格一般采用层式或箱式结构。
