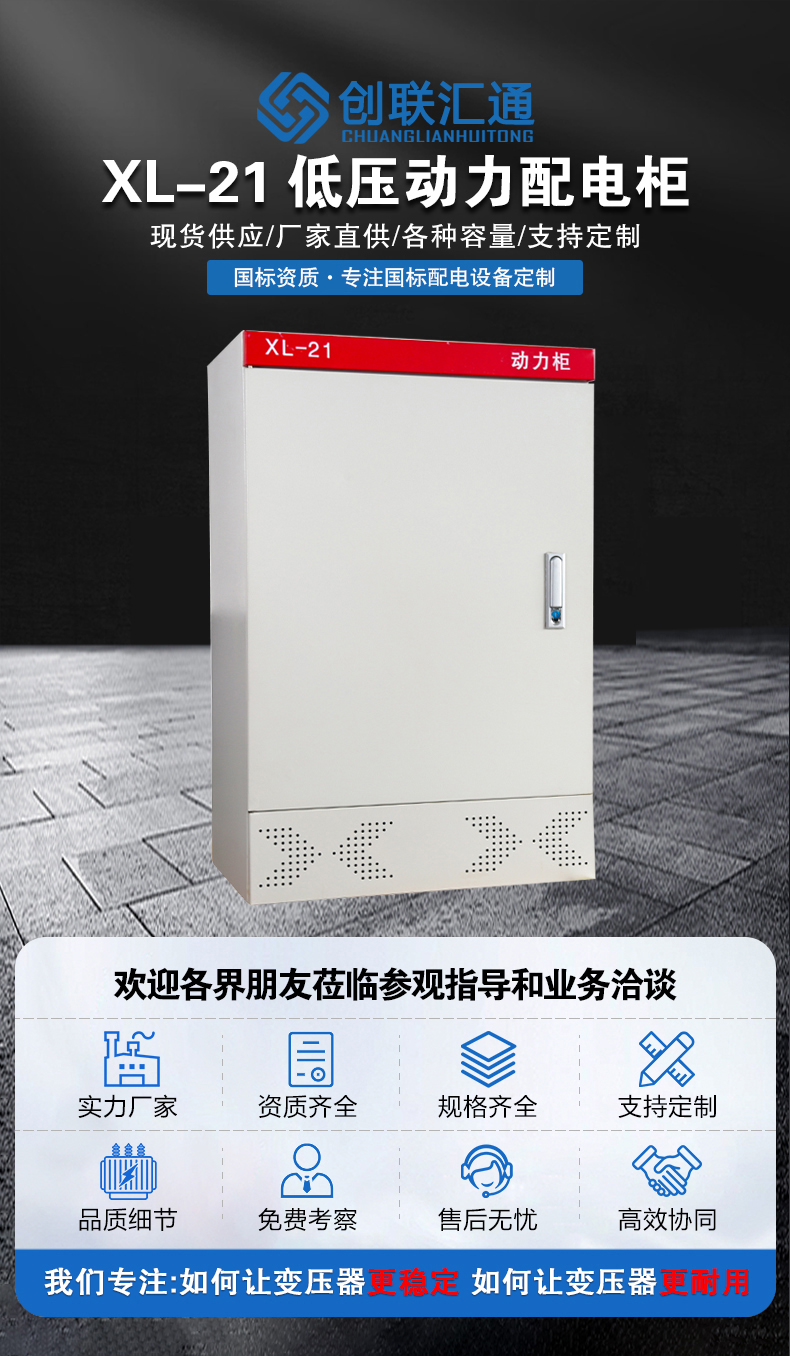

xl-21动力柜 动力柜xl-21

　　结构特点

　　1、XL-21动力柜采用C型材或8MF型材组装而成，具有结构紧凑，检修方便，线路方案可以灵活组合等特点。框架及专用配套零件由本公司生产配套供货，以保证柜体的精度和质量。柜体零部件按模块原理设计,通用化系数高，可以实行预生产,缩短制造周期，提高工作效率。

　　2、柜门与构架采用可卸活动铰链相连，安装、折卸方便。

　　3、安装电器元件的仪表门其接地采用多股软铜线与框架相连。柜内的安装件与柜架用滚花垫圈连接，整柜构成完整的接地保护系统。

　　4、辅助电路具有就地、远方、自动控制和就地、远方控制切换的功能，接触器可采用直流保持。

　　5、受电主开关具有瞬间脱扣和热磁脱扣保护可选，为与下一级主开关配合，取消瞬间保护避免了越级跳闸，具有自投、手动操作和自动切换功能，供用户选用。

　　6、电动机控制电路具有短路瞬时、过载、欠压释放及断相保护。

　　7、采用无声运行交流接触器，并具有节能功能。

　　8、馈电电路主开关具有瞬间脱扣和热磁脱扣保护，当用户要求，可加装漏电保护。

　　9、照明电路主开关具有瞬时、过载和漏电保护。

　　10、受电电路装有电流表、电压表。
