综合配电箱jp柜  jp综合配电柜

综合配电箱jp柜 jp综合配电柜

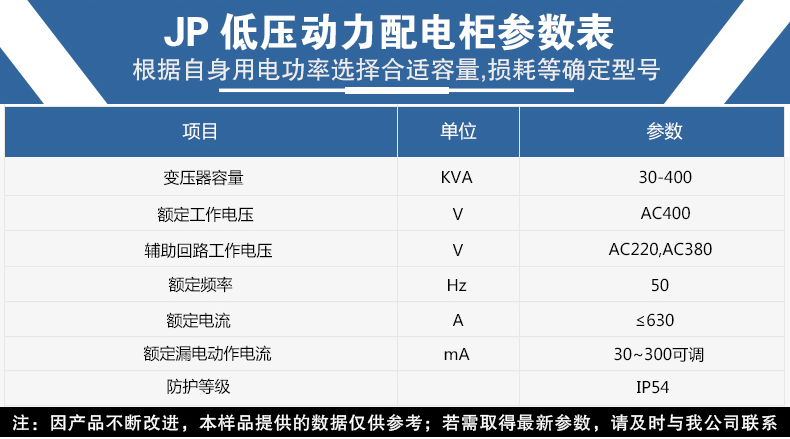

主要参数:

  1、额定电压:400V

  2、额定频率:50Hz或60Hz



¥{{ currentPrice === 0 ? defaultPrice : currentPrice }}
{{ group.name }} (已选:{{ selectedSpecs[group.id] || '未选择' }})

产品用途:

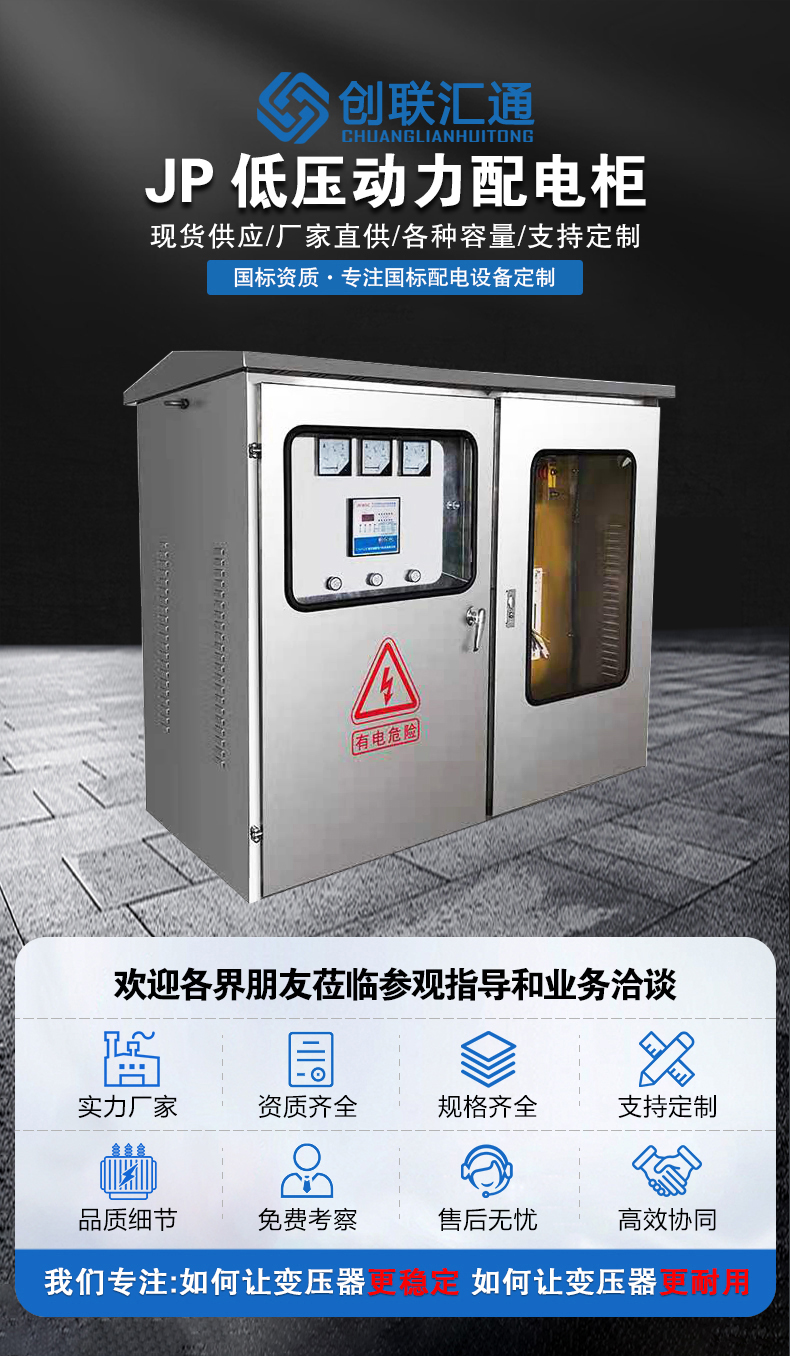

  JP型低压配电无功补偿综合柜是一种本着安全、经济、合理、可靠的原则而设计的新型户外配电无功补偿综合柜。适用于城网、农网改造、工矿企业、路灯照明、住宅小区等交流50Hz、额定电压380V的配电系统中,具有电能分配、控制、保护、无功补偿、电能计量等多功能的新型户外综合配电箱。

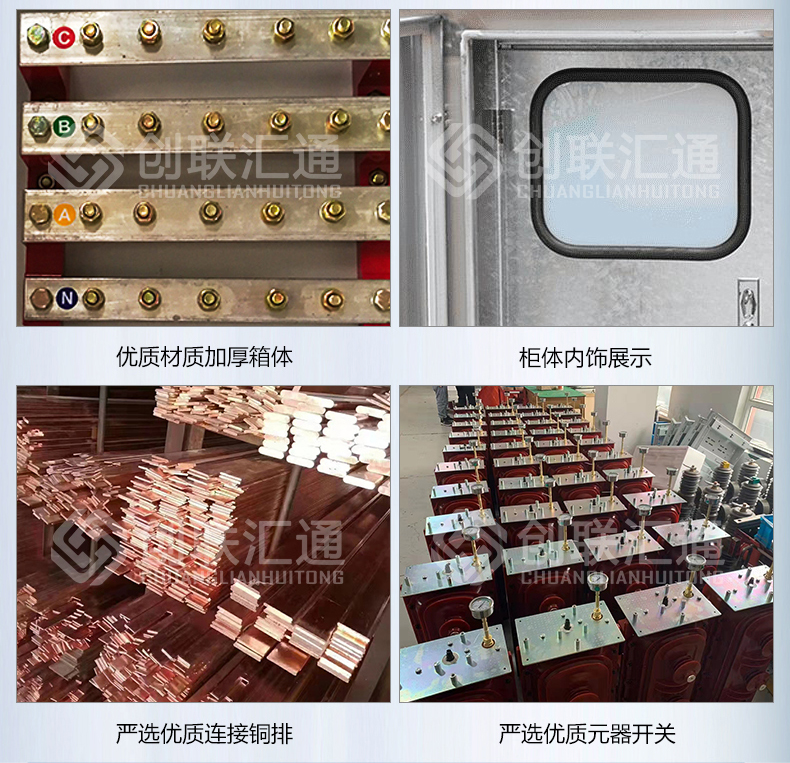

  1、JP 柜体应采用不锈钢亚光处理(型号为:201),不锈钢板标称厚度不得小于 1.5mm 。柜体采用对开门,共 4
门,采用不锈钢铰链,大尺寸柜体内加装加强筋。2、JP
柜应分为总进线开关室、计量室、配电室、无功补偿室,并相对独立。在计量室预留自动化电网所需设备的位置,计量室封闭,不装计量TA,预留计量TA
空间位置,不装电压表、电流表,不留观察窗。3、进出线布置:侧面上进下出,不在一面。4、总进线刀开关进线侧装浪涌保护器,浪涌保护器前装空气开关,负荷侧装氧化锌避雷器,避雷器独立接地。配电室在综合保护器出线侧装接线排。5、JP
柜相序按面对柜体正面从左到右排序为A、 B、 C、 N 。6、J

  2、P
柜用新型防雨锁,锁加防撬功能,计量室单独设锁。柜内装检修照明灯,在配电出线室正门装行程开关来控制灯的闭合。7、箱体通风设计:上下左右通风,具有防止小动物进入设计。进出电缆采用紧缩套工艺,用
PG 系列电缆螺旋接头,由制造厂家根据变压器容量合理配置。8、对接地的要求:精选文档1) JP
柜的底架上均应设置可靠的适用于规定故障条件的接地端子,该端子应有一紧固螺钉或螺栓连接至接地导体。紧固螺钉或螺栓的直径应不小于10mm
。接地连接点应标以清晰可见的接地符号;2) 接地导体应采用铜质导体,接地导体的末端应用铜质端子与设备的接地系统相连接;3)
主回路中凡规定或需要触及的所有部件都应可靠接地;9、
