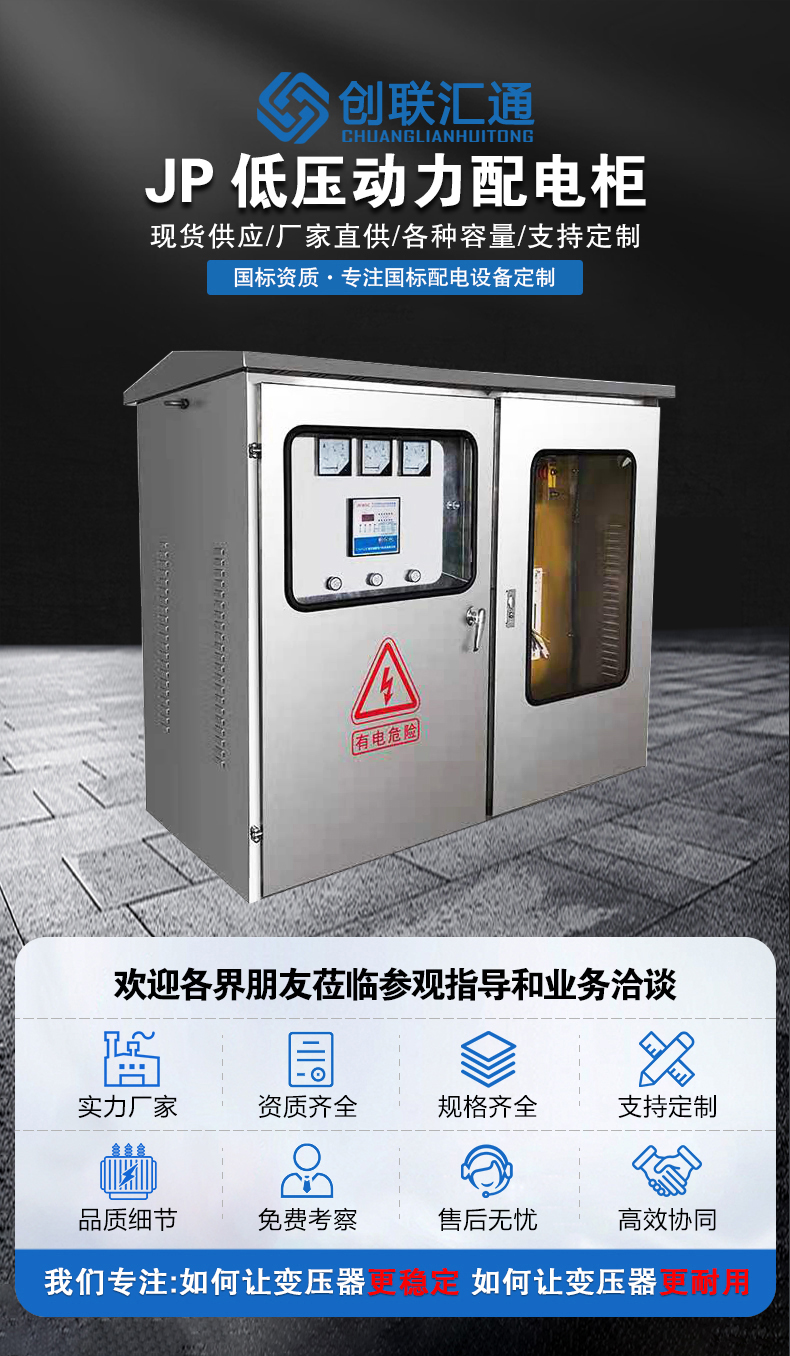

配电箱jp柜 低压jp柜

　　一、JP柜简述

　　JP型低压配电无功补偿综合柜是一种本着安全、经济、合理、可靠的原则而设计的新型户外配电无功补偿综合柜。适用于城网、农网改造、工矿企业、路灯照明、住宅小区等交流50Hz、额定电压380V的配电系统中，具有电能分配、控制、保护、无功补偿、电能计量等多功能的新型户外综合配电箱。

　　JP系列户外配电无功补偿综合柜适用于0.4kV电压等级的电能分配、计量、保护和无功功率自动补偿。

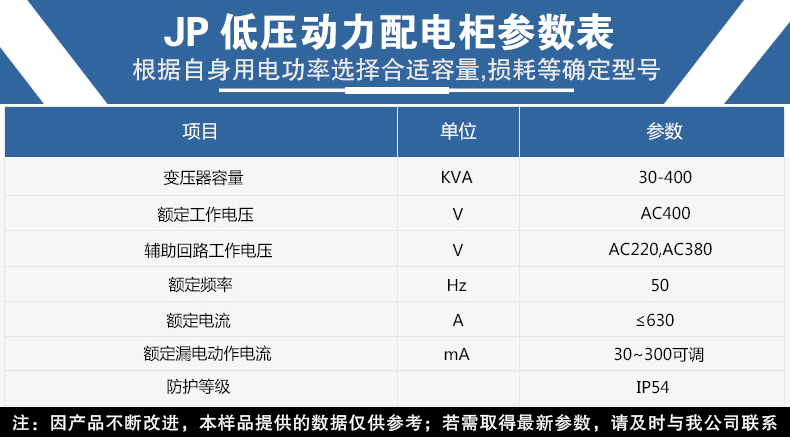

　　二、JP柜技术参数

　　1、额定电压：400V

　　2、额定频率：50Hz或60Hz

　　3、 配用 变压器容量分别为: 10、20、30、50、63、80、100、125、160、200、250、315、400、500、630(kVA
)

　　4、电容分组：一般分2、3、4、5级，如用户有特殊要求，按用户要求配置。

　　5、馈电回路：一般分2路,每路按所配变压器总容量的80%～100%配置,如用户有特殊要求,按用户要求。

　　6、补偿方式：三相补偿和单相补偿相结合;补偿容量：420kvar~60kvar

　　7、控制物理量：无功功率或无功电流

　　8、最快响应时间：≤20ms

　　9、柜体高度：2000mm、 2200mm;宽度：600、800、1000、1200mm;厚度：600、800、1000mm;

　　10、防护等级室内不低于：IP30，室外不低于IP65。
