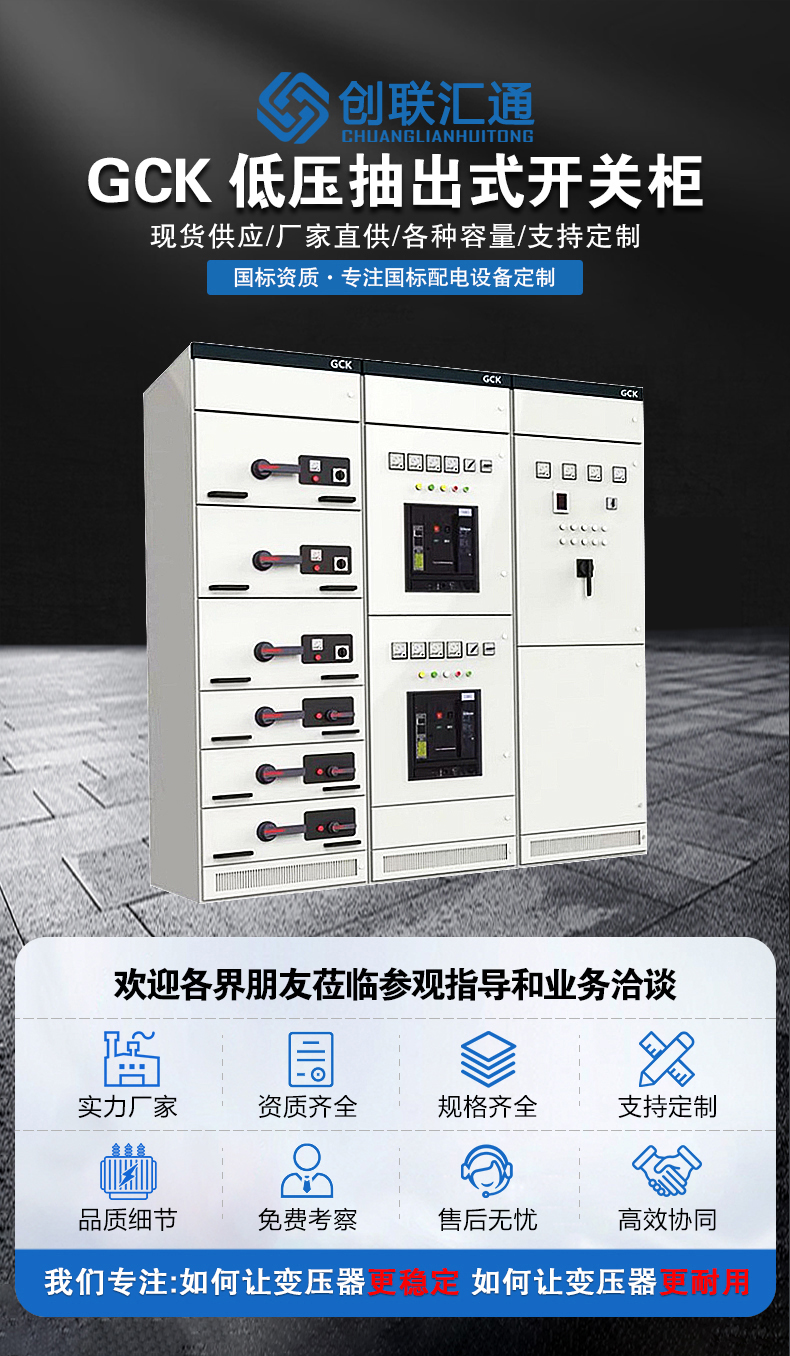

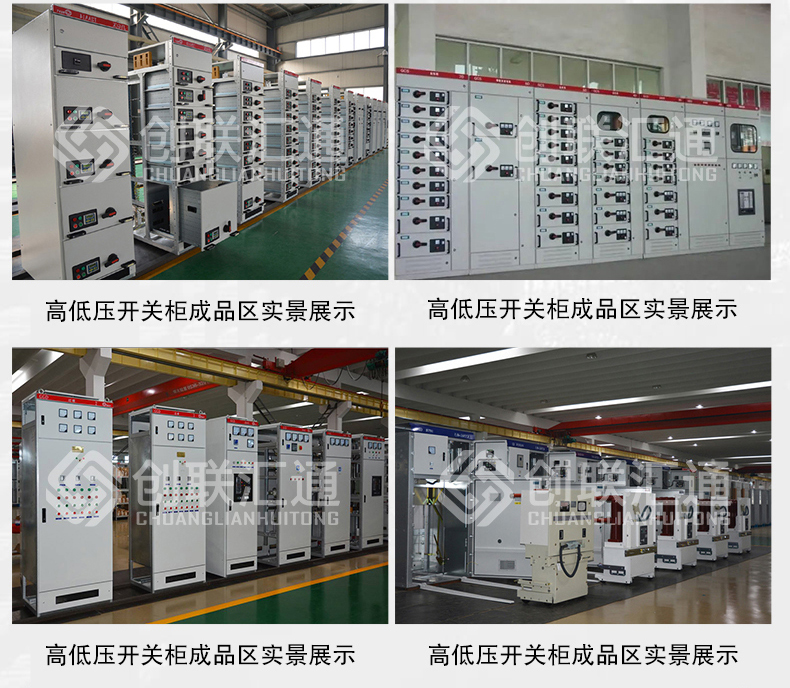

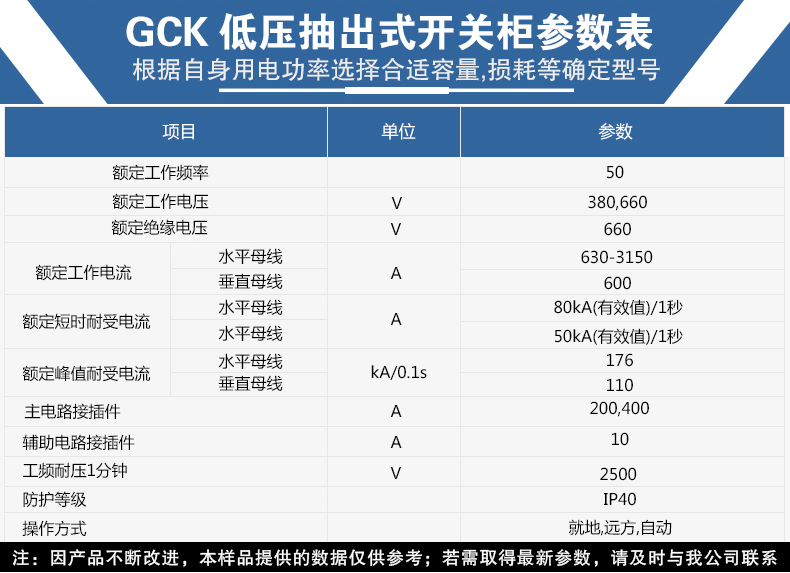

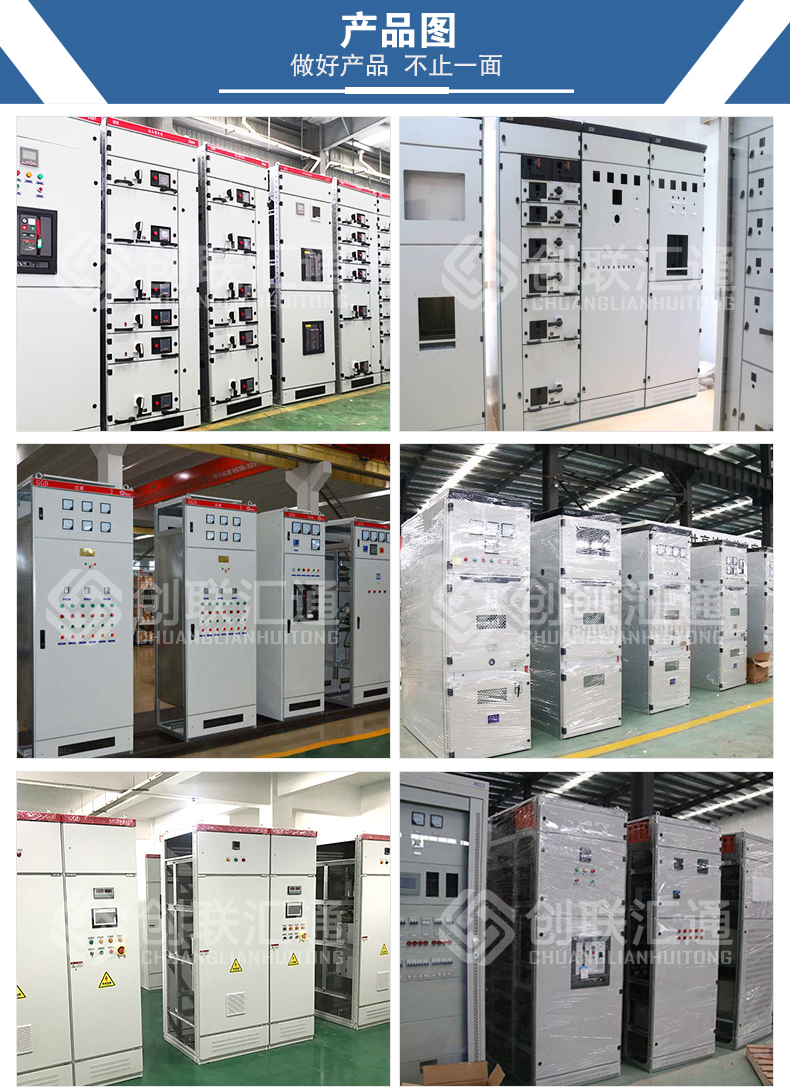

gck型抽屉式低压开关柜 gck低压成套配电柜

　　gck低压成套配电柜结构有下列特点

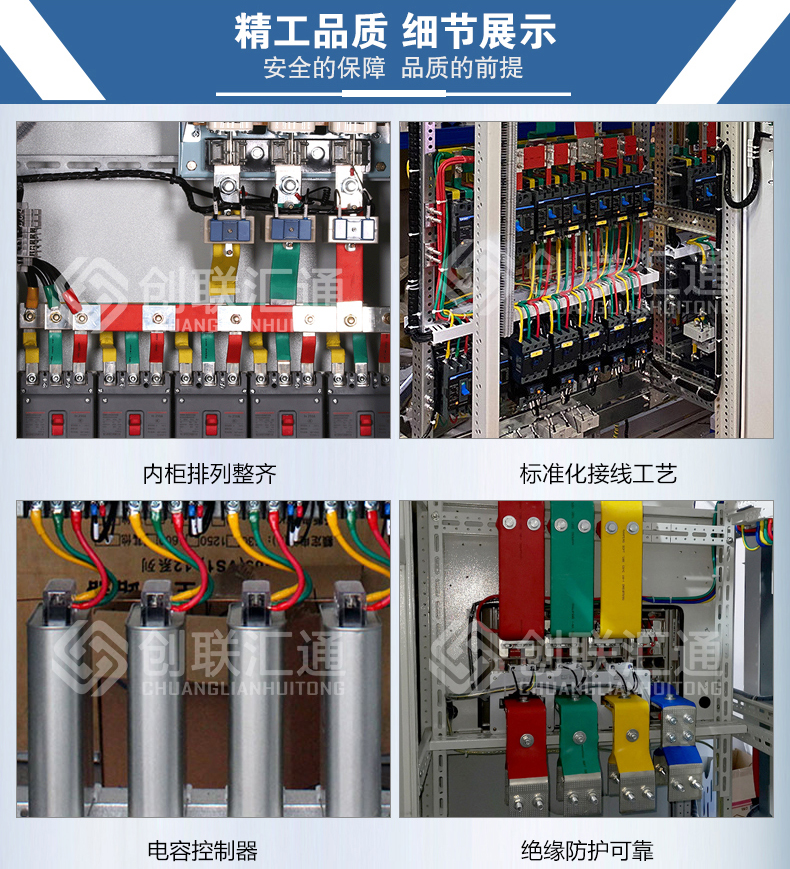

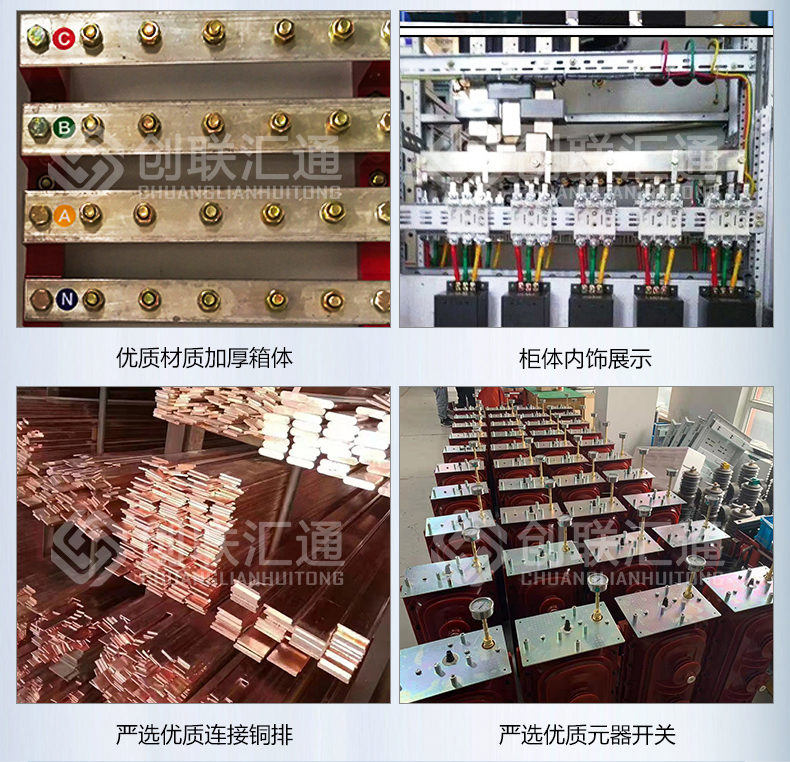

　　1、柜架

　　柜架采用c型材组装而成，柜架零件及专用配套零件由本公司配套供货，保证柜体的精度和质量

　　A、零部件的成型尺寸、开孔尺寸、设备间隔均实行模数化(模数E=20m，下同)

　　B、内部结构件采用镀锌处理

　　C、柜体顶盖为可拆卸式，拿掉顶盖可以看到柜顶的四角有吊环，用于起吊和装运

　　D、外部经磷化处理，然后采用静电环氢粉末喷涂

　　E、柜架分成母线室、功能单元室、电缆室三个相互隔离区间，可防止事故扩散和便于带电维修

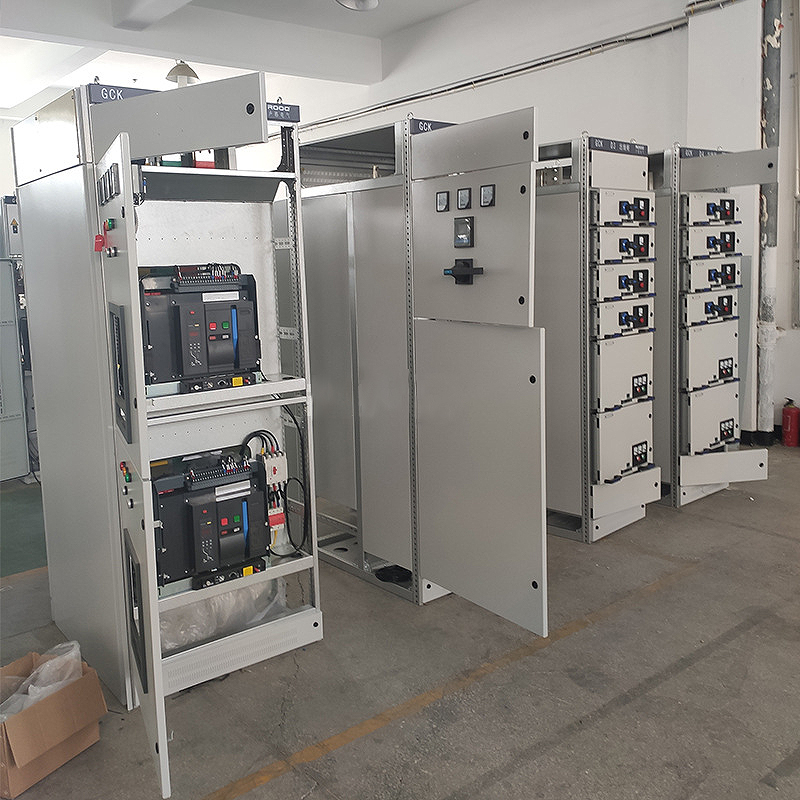

　　2、功能单元(抽屉部分)

　　A、功能单元：馈电单元、电动机单元、公用电源单元

　　B、抽屉单元高度模数为200mm，分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列，单元回路额定电流630A以下

　　C、每台MC柜最多能安装9个一单元的抽屉或18个1/2单元的抽屉

　　D、隔室的门板由主开关的操作机构与抽屉进行机械连锁，主开关在合闸位置时，抽屉不能抽出

　　E、主开关的操作机械可用一把挂锁锁定在合闸或分闸位置，可安全地进行电器设备的维修

　　F、功能单元背面具有主电路进出线插头、辅助电路二次插头及接地插头

　　G、接地插头使抽屉在分离试验连接位置时，保证了保护电路的连续性

　　H、功能单元隔离室采用金属隔板隔开

　　I、隔室中的活门，随着抽屉的推进和拉出自动打开和封闭，使之在隔室中不会触及垂直母线

　　J、抽屉单元采用旋转式推进机构，具有三位置功能、操作简单可靠
