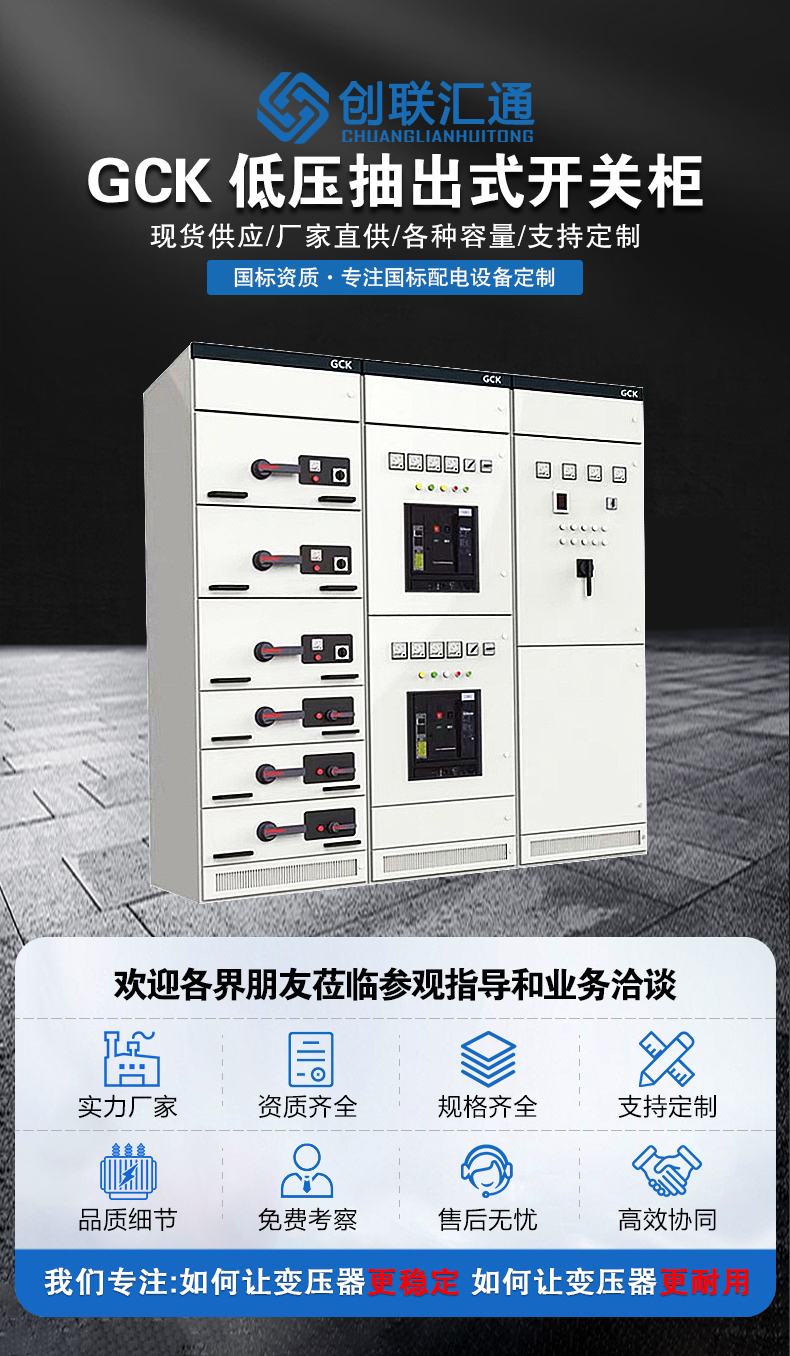

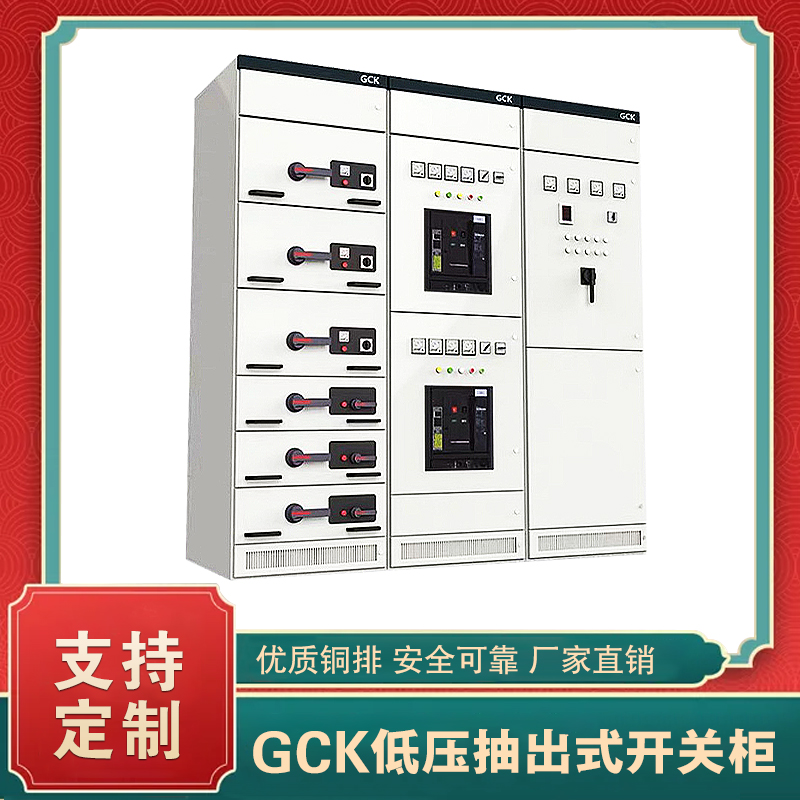

gck低压开关柜尺寸 gck低压开关柜多少钱

　　1、功能单元(抽屉部分)

　　A、功能单元：馈电单元、电动机单元、公用电源单元

　　B、抽屉单元高度模数为200mm，分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列，单元回路额定电流630A以下

　　C、每台MC柜最多能安装9个一单元的抽屉或18个1/2单元的抽屉

　　D、隔室的门板由主开关的操作机构与抽屉进行机械连锁，主开关在合闸位置时，抽屉不能抽出

　　E、主开关的操作机械可用一把挂锁锁定在合闸或分闸位置，可安全地进行电器设备的维修

　　F、功能单元背面具有主电路进出线插头、辅助电路二次插头及接地插头

　　G、接地插头使抽屉在分离试验连接位置时，保证了保护电路的连续性

　　H、功能单元隔离室采用金属隔板隔开

　　I、隔室中的活门，随着抽屉的推进和拉出自动打开和封闭，使之在隔室中不会触及垂直母线

　　J、抽屉单元采用旋转式推进机构，具有三位置功能、操作简单可靠

　　K、抽屉推进操作机构说明：抽屉推进机构(以下简称机构)是采用螺旋轨迹沿定位件运动方式，实现功能单元推进和抽出，在功能单元推进和抽出过程中。实现三位置显示和机械联锁并配有微动开关试验位置时可逆行电气联锁。避免造成人身或设备事故，符合国家和行业相关标准。

　　本产品体积小、安装方式灵活、性能可靠。

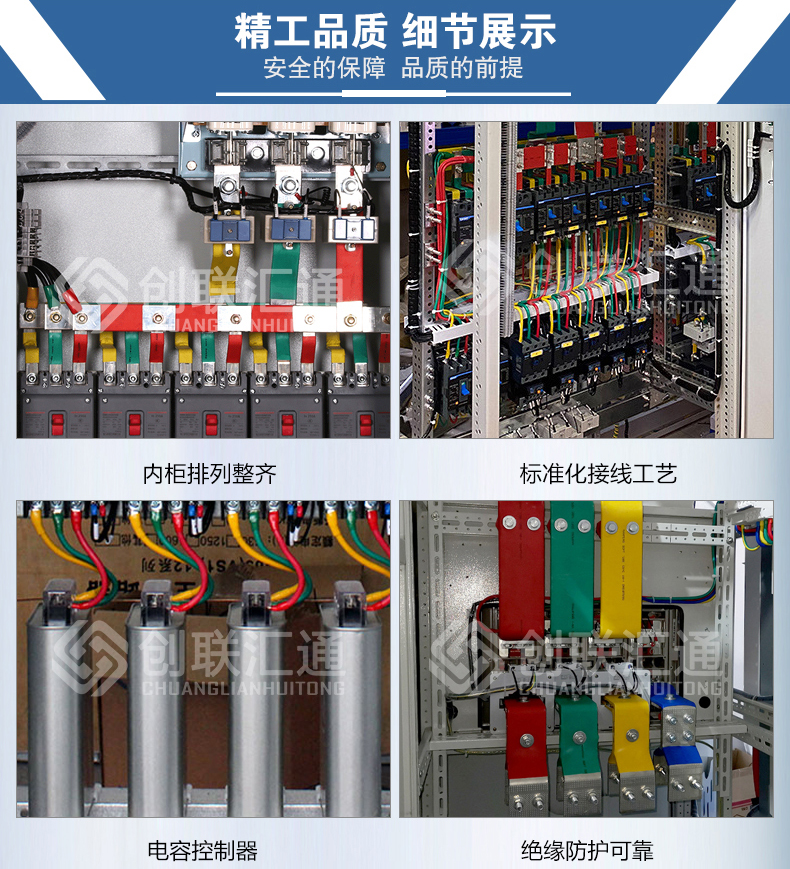

　　3、母线系统

　　A、垂直母线采用聚碳酸脂工程塑料外壳封闭

　　B、GCK、GCL母线系统采用三相四线制、三相五线制，水平母线装于柜顶，N线、PE线既可以装于柜顶，也可以装于柜下部

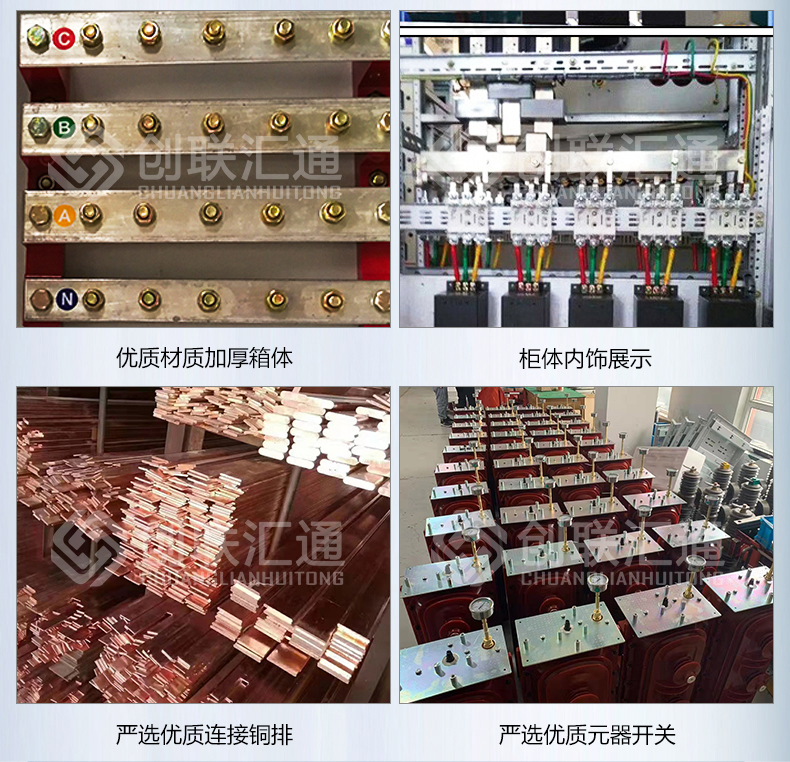

　　C、三相水平母线采用铜母线。机械强度高、散热性好

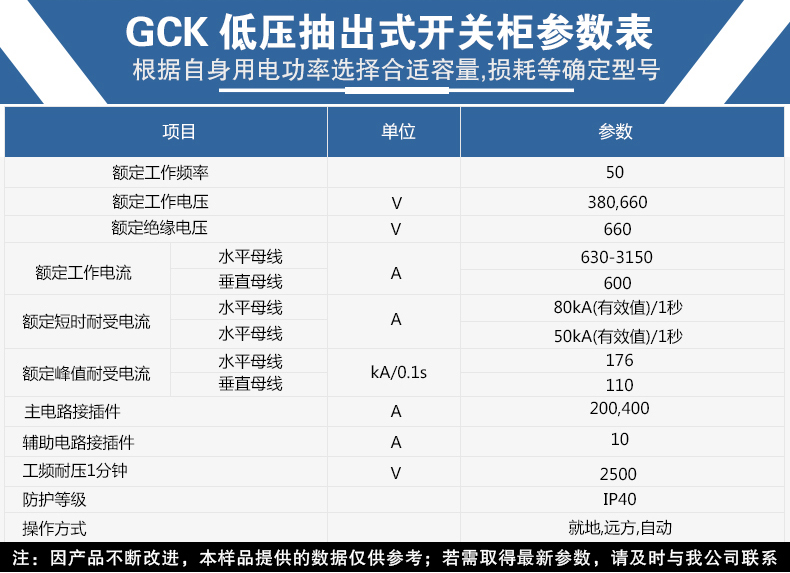

　　◆主要技术参数

　　开关柜内主要元件性能参数如下

　　1、框架式断路器主要有CDW(德力西产品)、CMI、ME(DW17)、M、F、AH等系列元件，其性能参数详情参考制造厂家产品样本目录

　　2、塑壳断路器主要有CDMI、CM]、TG、NS、S等系列元件，以CDMI为主列举其性能参数
