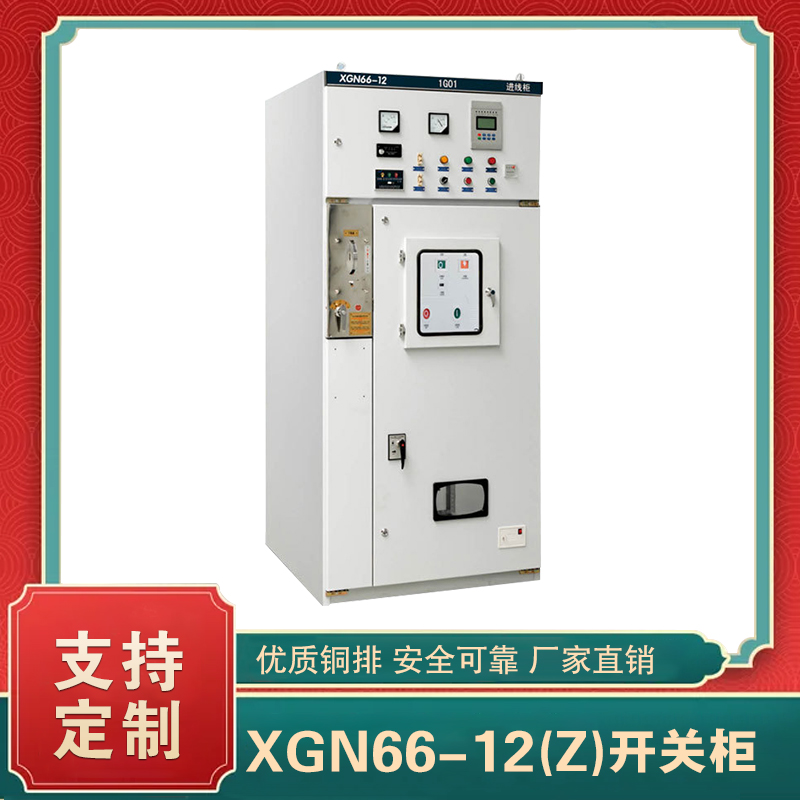

xgn66-12高压开关柜  xgn66高压开关柜尺寸

xgn66-12高压开关柜 xgn66高压开关柜尺寸

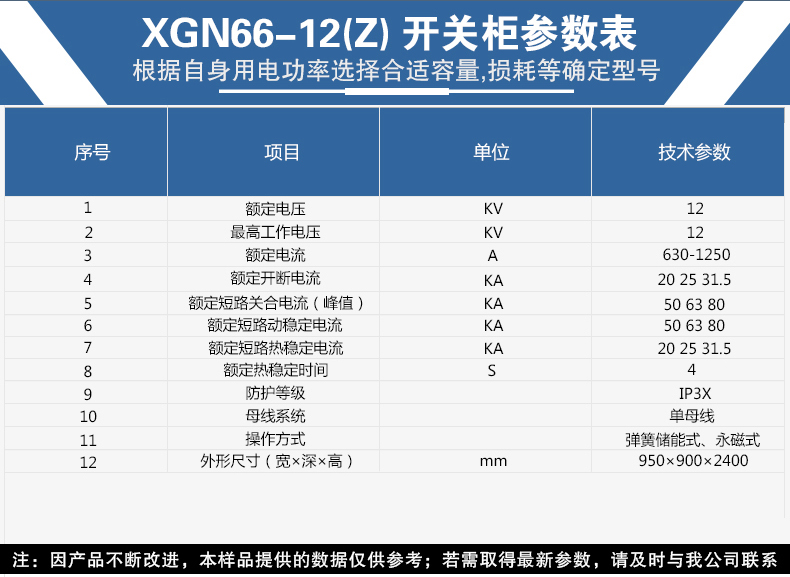

主要参数:

【额定频率】:50HZ             【额定电压】:10kv
【结构形式】:抽出式


¥{{ currentPrice === 0 ? defaultPrice : currentPrice }}
{{ group.name }} (已选:{{ selectedSpecs[group.id] || '未选择' }})

产品用途:

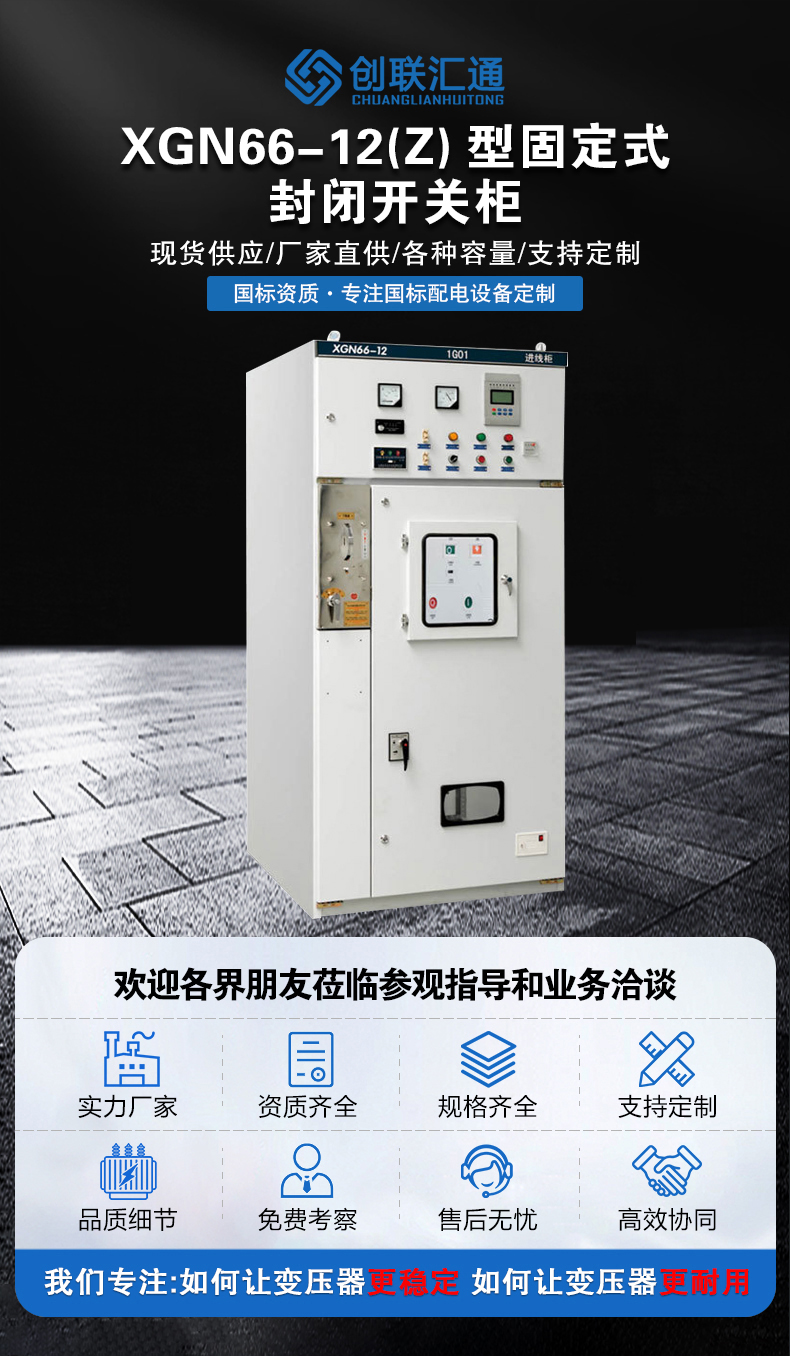

  XGN66-12(Z)箱型固定式金属封闭开关设备(简称开关柜)用于3、6、10kV三相交流50Hz系统中作为接受与分配电能之用。其母线系统为单母线(可派生出单母线带旁路和双母线)结构。

  本开关柜符合GB/T11022及IEC298的要求,并且具有两部提出的“五防”闭锁功能。

  本开关柜的主开关采用ZN□-10系列真空断路器,配用CD系列电磁操动机构或CT系列弹簧操动机构,隔离开关采GN30-10系列旋转式隔离开关和GN22-10大电流隔离开关系列产品。

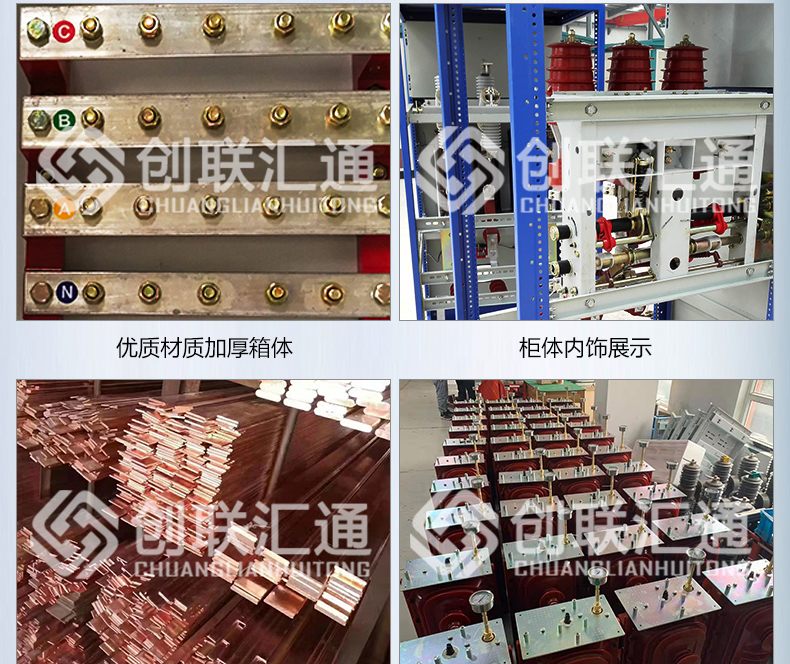

  1、 柜体采用优质角钢焊接而成;

  2、 断路器室位于柜体总(下)部,安装、调试、维护方便;

  3、 采用先进可靠的旋转式隔离开关,可在主母线带电下安全进入断路器室检修;

  4、 整柜防护等级IP2X;

  5、 设有可靠功能齐全的强制性机械闭锁装置,简便有效达到“五防”要求;

  6、 具有可靠的接地系统;

  7、 门上装有观察窗,可清楚观察到柜内元件地工作状态;

  8、 操作机构闭锁采用XGN2-12柜用的JSXGN闭锁机构,简单可靠方便实用;

  9、 进出线电缆低于柜底前部,方便用户连接。
