xgn15-12高压开关柜 高压开关柜xgn15-12

　　XGN15-12型环网柜结构：

　　XGN15-12型环网柜由以下4个部分组成： 母线室、主开关、电缆室、操作机构、联锁机构和低压控制。

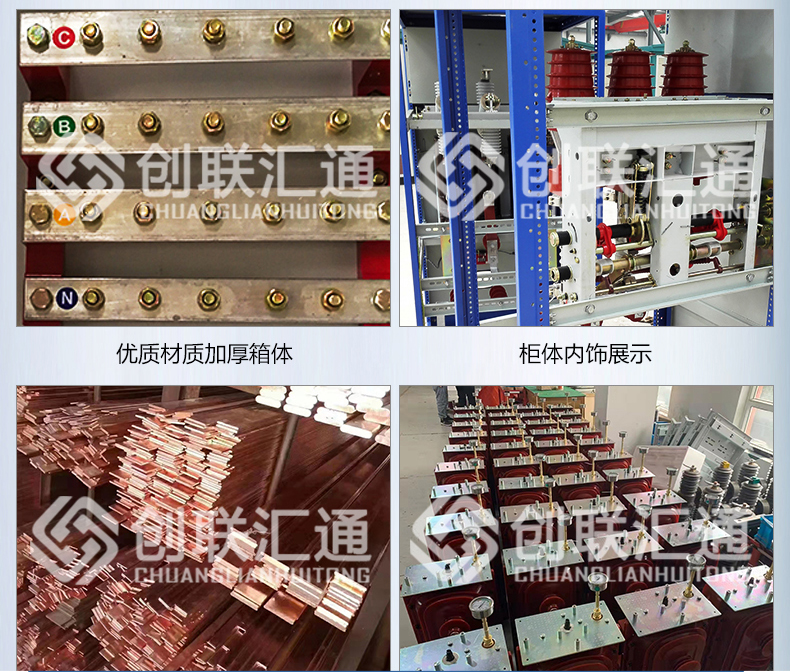

　　1、母线室

　　母线室布置在柜的上部。在母线室中主母线连接在一起，贯穿整排开关柜。 明大电器是规模大的开关柜厂，如果您需要高低压柜可以直接联系我们。

　　2、负荷开关

　　开关室内装有一个六氟化硫负荷开关(FLN36或者FLN56)，负荷开关的外壳为环氧树脂浇注而成，充六氟化硫(SF6)气体为绝缘介质，在壳体上设有观察孔。开关室内可根据客户要求装设SF6气体密度表或带报警触点的气体密度器。

　　3、电缆室

　　负荷开关柜有宽裕的电缆室，主要用于电缆连接，使单芯或三芯电缆可以采用最简单的非屏蔽电缆头进行
连接，同时充裕的空间还可以容纳避雷器、电流互感器、下接地开关等元件。按标准设计，柜门有观察窗和安全联锁装置。电缆室底板配密封盖和带支撑架的大小相宜的电缆夹。电缆室底板和门前框可以拆下，
方便电缆安装。

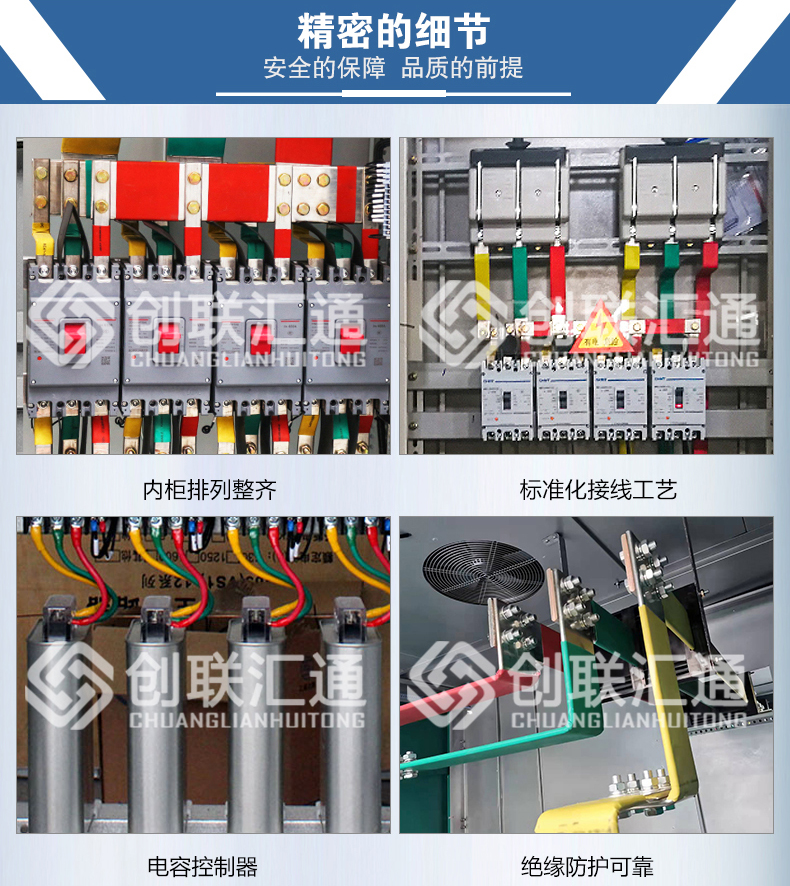

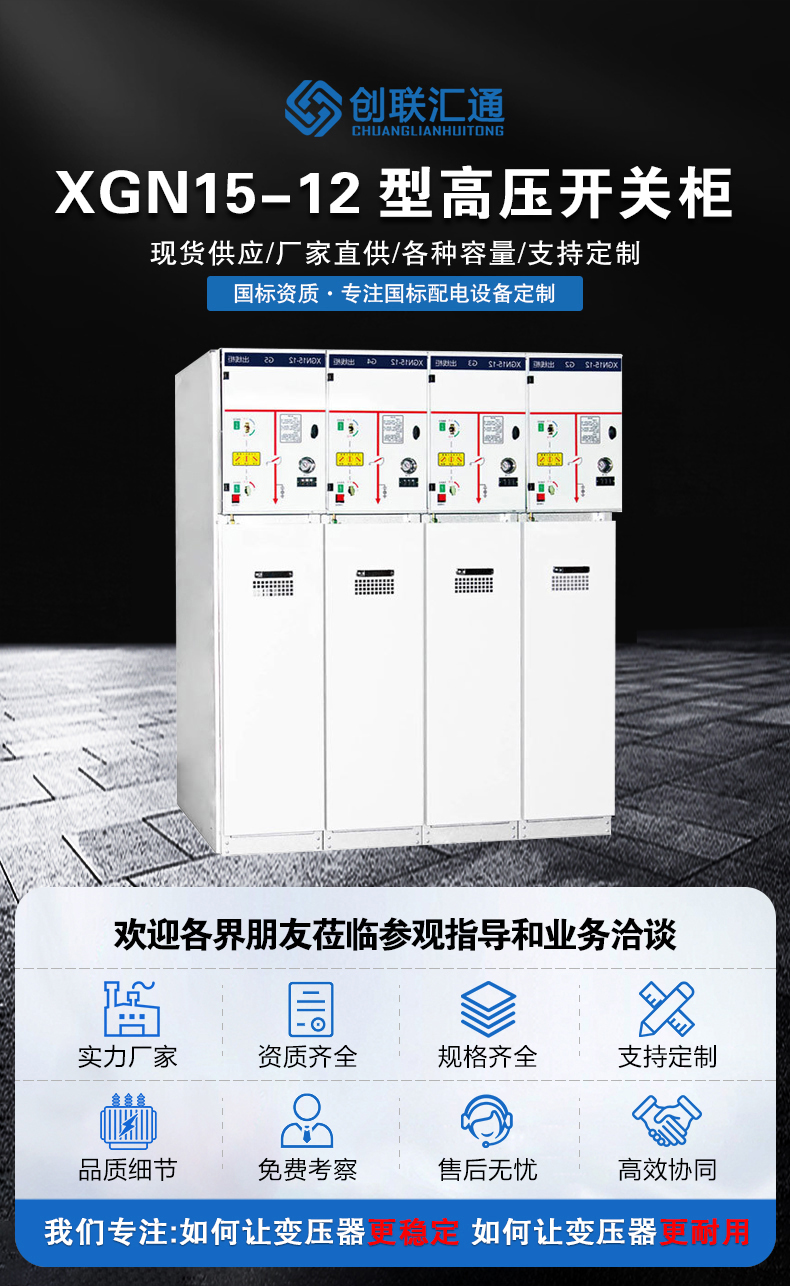

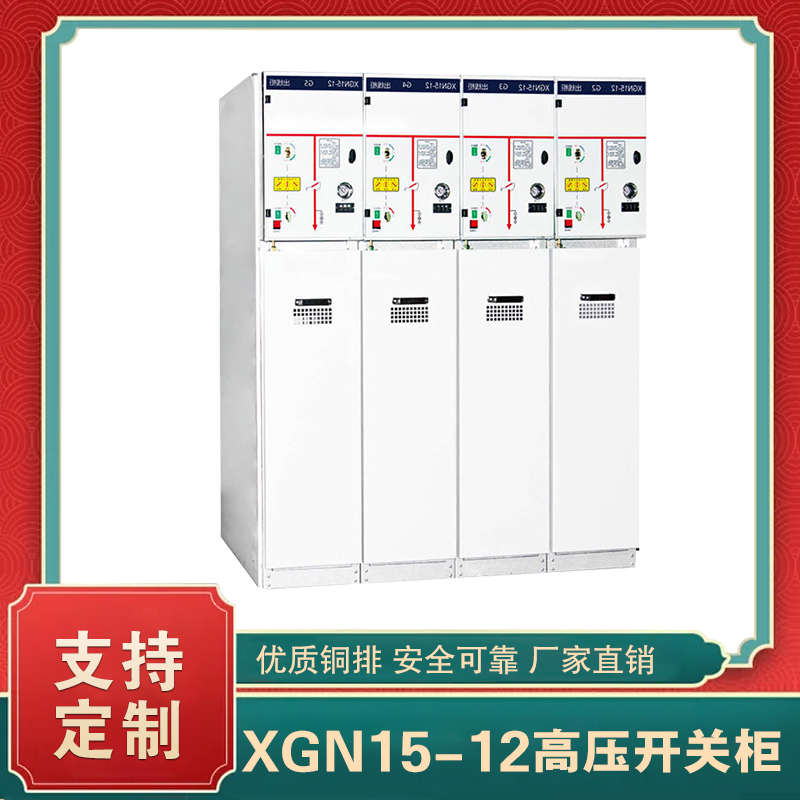

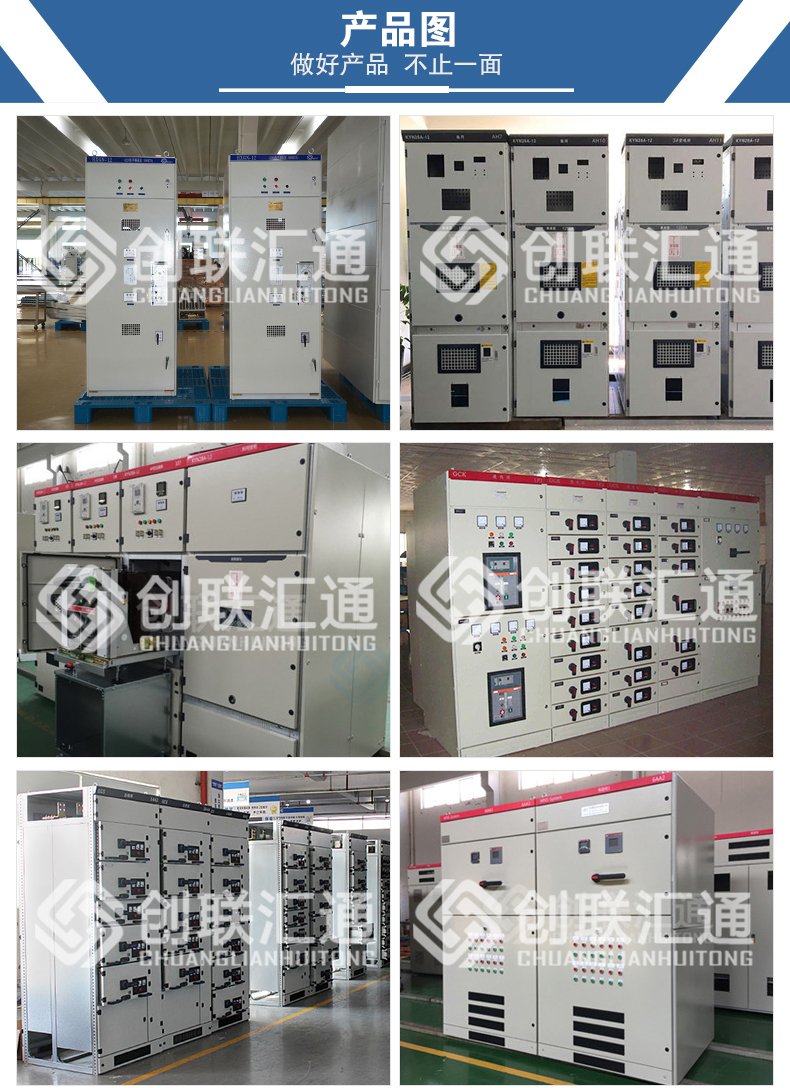

　　XGN15-12环网型高压开关柜(环网柜)

　　XGN15-12型户外环网柜

　　4、操作机构、联锁机构和低压控制室

　　带联锁的低压室同时起到控制盘的作用。低压室内装有带位置指示器的弹簧操作机构和机械联锁装置，也可装设辅助触点、跳闸线圈、紧急跳闸机构、电容式带电显示器、钥匙锁和电动操作装置，同时低压室空间还可供装设控制回路、计量仪表和保护继电器，750mm宽柜设有两个相同的低压室，可装更多附件。

　　整个XGN15开关柜可分成上下两个部分，柜的上部包括母线室，负荷开关、操作机构和低压室，与下部电缆室分隔开来。因此，可以安全、方便地对装于上部单元内的设备进行检修及改造，并可更换整个上部单元。

　　XGN15-12环网型高压开关柜(环网柜)

　　XGN型户外箱式环网柜

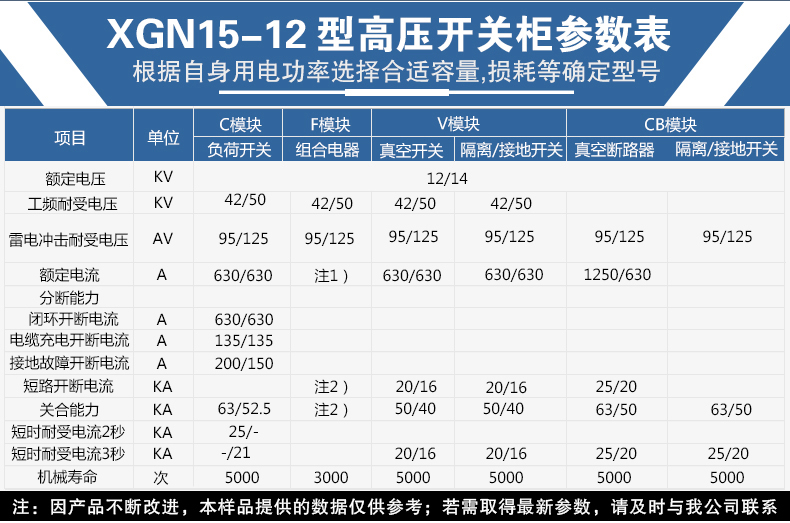

　　XGN15-12环网柜适用范围：

　　1、海拔高度：不超过1000m;

　　2、周围环境温度：-25℃～+40℃;

　　3、周围相对湿度：日平均值不大于95%，月平均值不大于90%;

　　4、周围空气应不受腐蚀性或可燃性气体，水蒸气等明显污染，无经常性的剧烈震动。
