hxgn高压开关柜 hxgn-12高压开关柜技术规格

　　HXGN-12高压开关柜特点：

　　1、柜体结构为组装式，稳固可靠，组合方便，可构成环网供电单元及各种接线方式。

　　2、尺寸小，重量轻，占地面积少，便于安装。

　　3、高压开关柜有母线室、开关室、仪表隔室三个安全独立分隔区。具柜体及各元件有可靠的安全接地，确保操作和检修工作者的人身安全。

　　4、高压开关柜可配用FN12-12D、FN25-12D等负荷开关。

　　5、机械联锁先进可靠，完全满足“五防”要求。

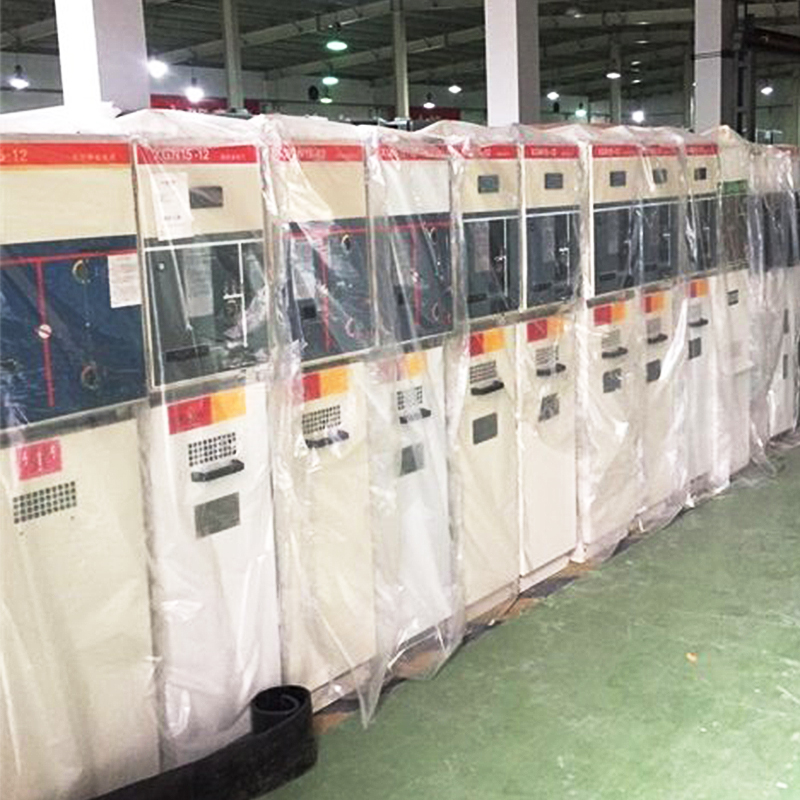

　　HXGN-12箱式环网式高压开关柜(高压开关柜)

　　HXGN-12型高压开关柜使用环境：

　　1、周围空气温度：-10℃~+40℃。

　　2、海拔高度：1000M及以下。

　　3、湿度条件：日平均值不大于95%，水蒸气压力日平均值不超过 2.2;月平均值不大于90%，水蒸气压力不超过1.8KPa。

　　4、地震烈度：不超过8度。

　　5、没有腐蚀性或可燃性气体等明显污染的场所。

　　HXGN-12箱式环网式高压开关柜(高压开关柜)

　　HXGN-12型高压开关柜内部结构：

　　HXGN-12系列开关柜高压配电装置由高压断路器、负荷开关、接触器、高压熔断器、隔离开关、接地开关、互感器和站用变压器，以及控制、测量、保护、调节装置，内部连接件、辅件外壳和支持件等组成的成套配电装置。

　　高压开关柜内部空间以及空气或复合绝缘材料作为绝缘和灭弧介质，用作接受和分配电网的电能;或用作对高压用电设备的保护和控制。
