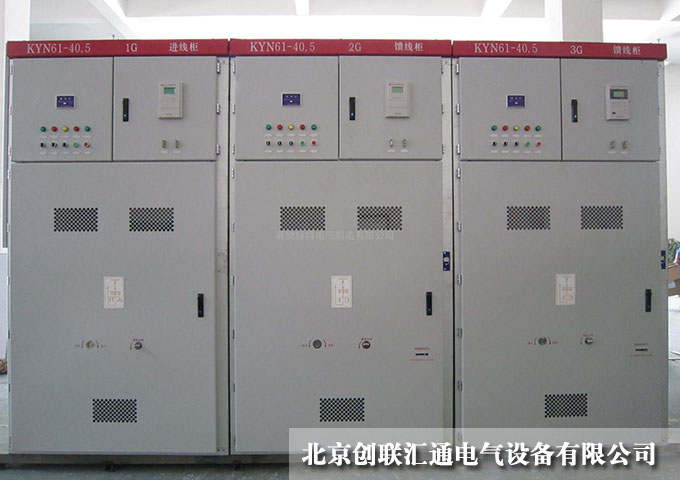

SVCH系列高压动态无功补偿装置

高压动态无功补偿装置是目前电力系统中应用多、为成熟的动态并联补偿设备，也是一类较早得到应用的FACTS设备。装置是综合应用现代电力电子技术、电能控制技术、以及自动化技术而研制开发的高科技产品，是一种能够为电力系统快速而连续地提供容性和感性无功功率的电力电子装置，主要应用于3~35kV的交流电力系统中，与系统并联连接，可根据系统需要动态连续提供无功功率，消除谐波，能改善用户的电压质量，减少电压波动及电压闪变。装置有动态连续的无功功率补偿和谐波抑制的双重功能。

本装置技术先进、性能卓越、运行可靠，已经被广泛地应用于电气化铁路、电力工业、冶金、钢铁、石油、化工、轻工、建材、水泥、造船、港口等行业中。
主要结构型式
FC+MCR型SVC (固定电容+磁阀式可控电抗器型动态无功补偿装置）
FC+MCR型SVC是将固定电容器组与磁阀式可控电抗器并联接入补偿点，其中电容支路为固定连接，MCR可通过控制晶闸管的导通角来改变控制绕组中直流电流的大小，用来改变电抗器的饱和度，从而平滑连续地调节可控电抗器的容量。实际应用中，常用一组或几组滤波通道（LC或LCR)来取代单纯的电容支路。
TSC+MCR型SVC (晶闸管投切电容+磁阀式可控电抗器型动态无功补偿装置)
TSC+MCR型SVC是将几组晶闸管投切电容器与磁阀式可控电抗器并联接入补偿点，其中晶闸管投切电容器可根椐系统的无功需求进行分级粗调，以阀控电抗器进行无功的细调，此种组合具备更好的灵活性，并有利于减少损耗。
