MSCHC高压无功集中补偿装置

MSCHC高压无功集中补偿装置

主要参数:

【通讯接口】:RS-485           【额定电压】:6-35KV
【额定频率】:50HZ

¥{{ currentPrice === 0 ? defaultPrice : currentPrice }}
{{ group.name }} (已选:{{ selectedSpecs[group.id] || '未选择' }})

产品用途: 周围环境温度-25?+45℃;室内相对湿度不超过90 % (温度为2 5℃时);安装地点海拔高度不超过2000m;没有剧烈的振动,垂直倾斜度不超过5度;没有导电性尘埃、火灾、爆炸危险;没有足以腐蚀金属和破坏绝缘的气体。

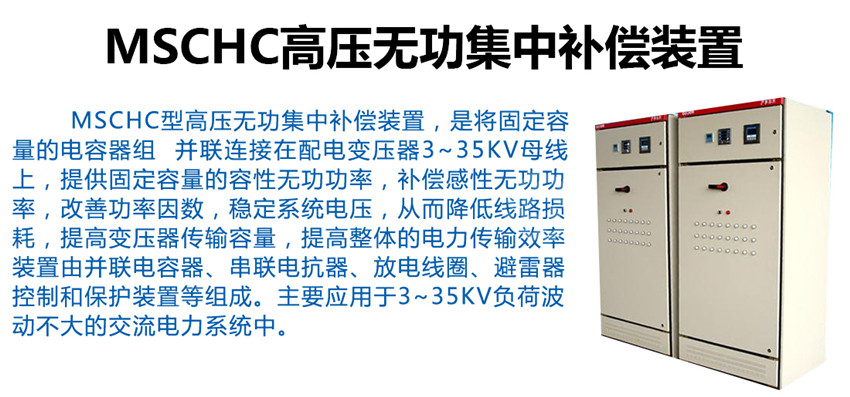

MSCHC
型高压无功集中补偿装置,是将固定容量的电容器组  并联连接在配电变压器3~35kV母线上,提供固定容量的容性无功功率,补偿感性无功功率,改善功率因数,稳定系统电压,从而降低线路损耗,提高变压器传输容量,提高整体的电力传输效率。装置由并联电容器、串联电抗器、放电线圈、避雷器、控制和保护装置等组成。主要应用于3~35kV负荷波动不大的交流电力系统中

二.产品特色

1.设备建造费用低、运行和维护简单、运行可靠性高;

2.积木式设计,柜与柜之间硬母排联接,运行可靠,且可扩展柜体数以增加产品容量;

3.每套装置都要进行谐振校验,选择容量时尽量避开谐振放大区,或选择适当的电抗率,以避开谐振条件,确保装置在各种工况下都能安全运行;

4.除采用喷逐式熔断器或内熔丝作为单台电容器的过流保护外,还设有零序电压保护、差压保护、桥差保护、中线不平衡电流保护、双星形不平衡电流和桥差保护混合保护等保护方案可供选择,可使装置长期稳定运。

三.正常使用条件

最高运行电压≤1.1Un;

最大过载电流≤1.35ln;

周围环境温度-25?+45℃;

室内相对湿度不超过90 % (温度为2 5℃时);

安装地点海拔高度不超过2000m;没有剧烈的振动,垂直倾斜度不超过5度;没有导电性尘埃、火灾、爆炸危险;没有足以腐蚀金属和破坏绝缘的气体。
