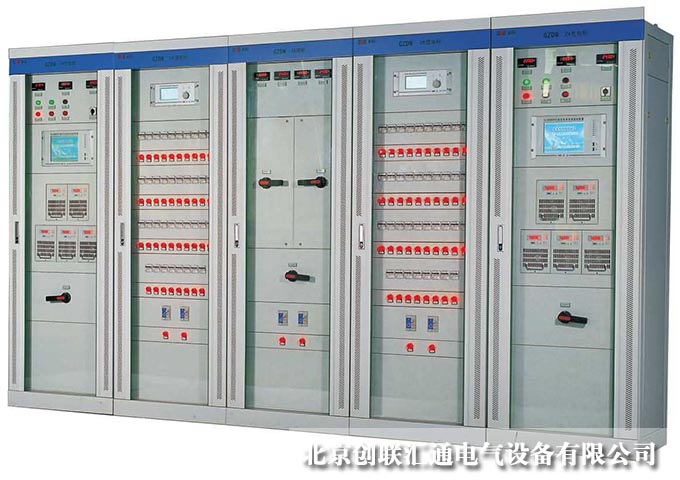

GZDW系列智能型高频开关真流电源柜
主要参数：
【防护等级】：IP30 【额定电压】：380V
【额定频率】：50HZ
产品价格： ￥
产品用途： GZDW系列智能型高频开关真流电源柜该系列直流电源柜适用于10～500kV变电站、发电厂和高层建筑、住宅小区等的配电室，以及小型自备发电厂，作为高压开关、继电保护、自动装置等的操作、控制电源和事故照明电源。同时也可应用于其它需要直流电源的场所。
一 产品简介
GZDW智能直流电源柜设计参照了电力部《DL/T5044-2004》、《JB/5777.2-2002》及《JB/5777.3-2002》等相关技术标准制作，能可靠满足输配电系统正常或非正常状态下的直流控制电源和高低压开关分合闸的供电需求。它广泛适用于500KV以下的变配电站和60万KW以下发电厂的直流操作电源需求。
二、使用环境
1、海拨高度不超过于2000米。
2、环境温度-10～＋50℃ 。
3、日平均相对湿度不大于95％，月平均相对湿度不大于90％。
4、无强烈振动和冲击，无强烈电磁场干扰。
5、周围无严重尘土、爆炸危险介质、腐蚀金属和破坏绝缘的有害气体、导电微粒和严重的霉菌。
6、垂直倾斜度不大于5度。
三、技术指标
1、三相交流输入电压380V（+15%，-10%），频率50 HZ。
2、控制母线直流输出电压：220V。
3、控制母线直流输出电流额定值：21A。
4、免维护全密封铅酸蓄电池的电池容量额定值：100AH。
5、直流屏在0.5秒内瞬时输出电流值2C：200A。
6、控制母线电压稳定度 ≤±2%。
7、控制母线电压纹波系数 ≤±0.1%。
8、恒流精度 ≤±0.5%。
9、合闸母线电压 ≤+15%，-10%。
10、最大限流输出电流(A)：0.2-2.5（单个模块）。
11、效率 ≥94%。
12、功率因数≥0.92。
13、响应速度：0.2ms。
14、整机噪声 ≤50dB。
15、均流方式：自动均流。
16、谐波：无干扰。
GZDW智能直流电源柜设计参照了电力部《DL/T5044-2004》、《JB/5777.2-2002》及《JB/5777.3-2002》等相关技术标准制作，能可靠满足输配电系统正常或非正常状态下的直流控制电源和高低压开关分合闸的供电需求。它广泛适用于500KV以下的变配电站和60万KW以下发电厂的直流操作电源需求。
二、使用环境
1、海拨高度不超过于2000米。
2、环境温度-10～＋50℃ 。
3、日平均相对湿度不大于95％，月平均相对湿度不大于90％。
4、无强烈振动和冲击，无强烈电磁场干扰。
5、周围无严重尘土、爆炸危险介质、腐蚀金属和破坏绝缘的有害气体、导电微粒和严重的霉菌。
6、垂直倾斜度不大于5度。
三、技术指标
1、三相交流输入电压380V（+15%，-10%），频率50 HZ。
2、控制母线直流输出电压：220V。
3、控制母线直流输出电流额定值：21A。
4、免维护全密封铅酸蓄电池的电池容量额定值：100AH。
5、直流屏在0.5秒内瞬时输出电流值2C：200A。
6、控制母线电压稳定度 ≤±2%。
7、控制母线电压纹波系数 ≤±0.1%。
8、恒流精度 ≤±0.5%。
9、合闸母线电压 ≤+15%，-10%。
10、最大限流输出电流(A)：0.2-2.5（单个模块）。
11、效率 ≥94%。
12、功率因数≥0.92。
13、响应速度：0.2ms。
14、整机噪声 ≤50dB。
15、均流方式：自动均流。
16、谐波：无干扰。
