XHG消弧消谐过电压保护装置设备
主要参数：
【通讯接口】：RS-485 【额定电压】：6-35KV
【额定频率】：50HZ
产品价格： ￥
产品用途： 本装置可适用于6~35KV电压等级中性点非有效接地配电网的消弧、消谐过电压保护及单相接地选线，广泛用于电力系统的变电所或发电厂以及冶金、矿山、石化等企业的供电系统，对提高系统供电可靠性及安全运行有明显的效果。
1.概述
随着社会发展，电力系统的安全运行及供电的可靠性已显得越来越重要。长期以来，我6~66KV的配电网大多采用中性点不接地运行方式。这种运行方式在单相接地时允许短时间带故障运行，因而大大提高了系统的供电可靠性。
我公司研制开发的TZY-XHG-6~35KV消弧消谐及过电压综合装置，该装置原理新颖，功能完善，自动化程度高，其在安装维护、可靠性、控制功能等方面内领先。快速消除接地电弧及弧光过电压、铁磁谐振。本装置适用于6~35KV电压等级中性点非有效接地配电网的消弧、消谐及过电压保护中，广泛用于电力系统的变电所或发电厂以及冶金、矿山、石化等企业的供电系统，对提高系统供电可靠性及安全运行有明显的效果。
2.装置功能及特点

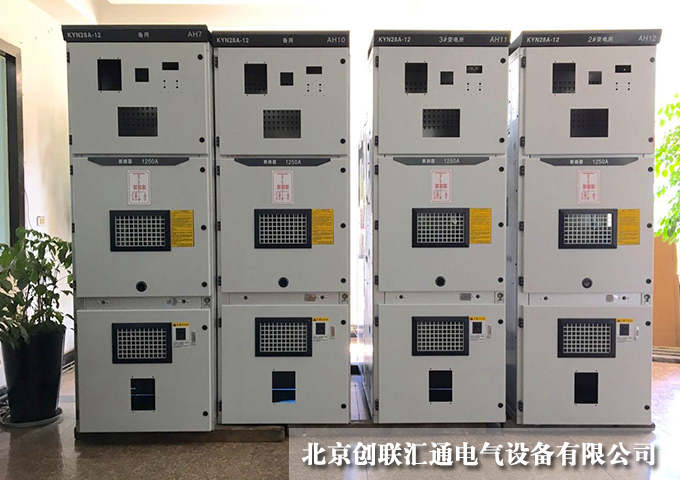

2.1 TZY-XHG智能消弧消谐及过电压综合装置的所有元件可安装在开关柜内，与其他高压开关柜组屏在一起，体积小、成本低、安装方便。
2.2 替代电压互感器柜，并提供电压检测信号。
2.3 具有过电压保护功能，能将大气过电压和操作过电压限制到较低的电压水平，保证了电网及电气设备的绝缘安全，使因过电压引起的事故大为减少。
2.4 替代消弧线圈，能够快速消除间歇性弧光接地故障，抑制间歇性弧光接地过电压，防止事故的进一步扩大，降低线路的事故跳闸率。
2.5 能够快速有效的限制并消除各种谐振过电压，防止长时间的谐振过电压对系统绝缘结构的加速老化，防止谐振过电压对电网中设置的避雷器以及小感性负载的影响，增加系统运行的安全可靠性，延长系统中设备的使用寿命。
2.6 动作准确可靠，不存在误动、连动，具备段内闭锁功能，功能齐全，维护方便。
2.7 通讯接口采用标准MODBUS通讯规约可将电压信号数值、故障信息传送至后台，便于监测、控制。外型尺寸与中置柜一致，可与中置柜组屏安装，结构紧凑，维护方便。
2.8 采用际一线公司生产的元器件，核心部分使用进口或军用级元件。加上严格按生产工艺生产、检测，能够有效的保证了产品的品质能够达到稳定、可靠的标准。
3.装置技术指标
3.1工作环境
环境温度：-25℃~+40℃
环境温度：90%(25℃)，50%(40℃)
海拔高度：≦2000米
无严重影响本装置绝缘性能的污染物及爆炸性介质的场所。
3.2性能指标
3.2.1TZY-XHG智能消弧消谐及过电压综合装置额定参数：
额定频率：50HZ
额定电压：6KV、10KV、35KV
3.2.2控制器额定参数：
工作电压：交直流220V
电压测量精度：0.5%
通讯接口：RS-485
随着社会发展，电力系统的安全运行及供电的可靠性已显得越来越重要。长期以来，我6~66KV的配电网大多采用中性点不接地运行方式。这种运行方式在单相接地时允许短时间带故障运行，因而大大提高了系统的供电可靠性。
我公司研制开发的TZY-XHG-6~35KV消弧消谐及过电压综合装置，该装置原理新颖，功能完善，自动化程度高，其在安装维护、可靠性、控制功能等方面内领先。快速消除接地电弧及弧光过电压、铁磁谐振。本装置适用于6~35KV电压等级中性点非有效接地配电网的消弧、消谐及过电压保护中，广泛用于电力系统的变电所或发电厂以及冶金、矿山、石化等企业的供电系统，对提高系统供电可靠性及安全运行有明显的效果。
2.装置功能及特点
2.1 TZY-XHG智能消弧消谐及过电压综合装置的所有元件可安装在开关柜内，与其他高压开关柜组屏在一起，体积小、成本低、安装方便。
2.2 替代电压互感器柜，并提供电压检测信号。
2.3 具有过电压保护功能，能将大气过电压和操作过电压限制到较低的电压水平，保证了电网及电气设备的绝缘安全，使因过电压引起的事故大为减少。
2.4 替代消弧线圈，能够快速消除间歇性弧光接地故障，抑制间歇性弧光接地过电压，防止事故的进一步扩大，降低线路的事故跳闸率。
2.5 能够快速有效的限制并消除各种谐振过电压，防止长时间的谐振过电压对系统绝缘结构的加速老化，防止谐振过电压对电网中设置的避雷器以及小感性负载的影响，增加系统运行的安全可靠性，延长系统中设备的使用寿命。
2.6 动作准确可靠，不存在误动、连动，具备段内闭锁功能，功能齐全，维护方便。
2.7 通讯接口采用标准MODBUS通讯规约可将电压信号数值、故障信息传送至后台，便于监测、控制。外型尺寸与中置柜一致，可与中置柜组屏安装，结构紧凑，维护方便。
2.8 采用际一线公司生产的元器件，核心部分使用进口或军用级元件。加上严格按生产工艺生产、检测，能够有效的保证了产品的品质能够达到稳定、可靠的标准。
3.装置技术指标
3.1工作环境
环境温度：-25℃~+40℃
环境温度：90%(25℃)，50%(40℃)
海拔高度：≦2000米
无严重影响本装置绝缘性能的污染物及爆炸性介质的场所。
3.2性能指标
3.2.1TZY-XHG智能消弧消谐及过电压综合装置额定参数：
额定频率：50HZ
额定电压：6KV、10KV、35KV
3.2.2控制器额定参数：
工作电压：交直流220V
电压测量精度：0.5%
通讯接口：RS-485
