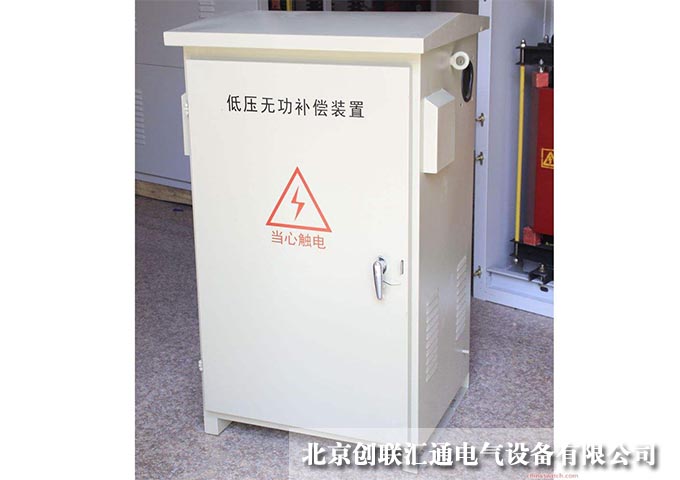

TBBWF低压无功分相补偿装置

本系列装置以高速数字信号处理器DSP为核心，采用能三相独立检测功率因数的控制器分别对A、B、C相的功率因数（也可根据电网无功功率）进行取样，通过计算机分析来分别控制A、B、C相投入或切除电容器，以使三相的功率因数得到提高并基本达到一致。其结构合理，技术先进，广泛应用于低压电网我，提高功率因数，减少无功损耗，改善供电质量，是新一代的节电产品，也是目前内外最先进的补偿装置之一。

1、用于低压三相不平衡配电系统电容器补偿装置的自动调节，使电网功率因数保持为最佳状态。

2、具有配电监测量功能，与电网监控管理系统连接，即可得到每月每日整点各相的电压、电流，功率因数、有功功率、无功功率、总谐波畸变率（THDY、THDT)3、5、7、9、11、13、15、17、19次谐波电压、谐波电流、有功电度、无功电度电压、电流最大/最小值及出现时间、电容投切次数、电压合格率、数据报表及曲线、谐波分析，测量总的谐波失真（THD）以及1~31奇次谐波电压、谐波电流、为治理谐波提供准确的数字依据。

3、先进的快速数字信号测量系统（DSP），在电网一周波（20ms）内能对电网的各项参数进行测量。

4、中文界面，汉字提示，可实时显示电网所有的主要参数。（功率因数、电压、电流、谐波电压、谐波电流、有功功率、有功电度、无功功率、无功电度、频率）。

5、背光，可在光线不适时打开背光来观察电网的各项参数。

6、具有RS-485/RS-232通讯接口，电网各个参数数据可储存两个月。

7、具有完善的越限报警和过压、欠压、缺相、谐波越限保护闭锁功能，保证您的系统安全工作。

8、具有手动分箱补偿功能和自动补偿两种工作方式。

9、具有按电容器组人工输入的结果，自动选择最佳模式进行投切补偿。

10、具有实时显示年、月、日、星期、时、分功能

11、具有循环投切或寻优投切两种工作方式，补偿器内含1：1：1：1；1：2：2：2：1：2：4：8控制方式，补偿器将人式输入分支回路容量值自动识别其编码工作方式，按相对应编码方式工作。

12、补偿器可以功率因数或无功功率两种方式工作。

13、补偿方式：1）分相补偿   2）分相补偿加三相补偿
