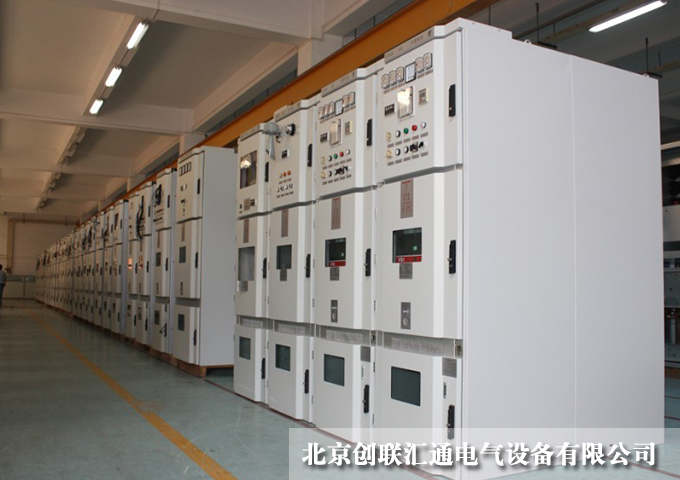

XGN15-12(F)箱式固定开关设备

XGN15-12(F)箱式固定开关设备

主要参数:

【额定频率】:50HZ             【额定电压】:10kv
【结构形式】:抽出式

¥{{ currentPrice === 0 ? defaultPrice : currentPrice }}
{{ group.name }} (已选:{{ selectedSpecs[group.id] || '未选择' }})

产品用途: 湿度条件:日平均值不大于95%,水蒸气压力日平均值不超2.2kPa;月平均值不大于90%,水蒸气压力月平均值不超1.8kPa。地震烈度:不超过8度; 没有腐蚀性或可燃性气体等明显污染的场所。

一、产品概述

      XGN15-12(F)箱式固定交流金属封闭开关设备,用于额定电压12KV、额定电流630A及以下的环网供电或辐射型供电系统中,尤其适合装入预装式变电站作为电力系统的控制和保护。本产品内装绝缘外壳的FLN36-12D型六氟化硫负荷开关或FLRN36-12D型负荷开关-熔断器组合电器,具有体积小、重量轻、操作简便、操作力轻、联锁可靠、免维护等特点,是城市电网改造和建设需要的新一代高压开关设备。本产品符合:GB3906【3~35KV交流金属封闭开关设备】、GB/T11022【高压开关设备和控制设备标准的共用技术要求】,IEC60298【额定电压1KV以上50KV及以下交流金属封闭开关设备和控制设备】,DL/T404【户内交流高压开关柜订货技术条件】标准。



二、正常使用条件

1、周围空气温度:-15℃~+40℃;

2、海拔高度:2000M及以下;

3、温度条件:

     日平均值不大于95%,水蒸气压力日平均值不超2.2KPa;

     月平均值不大于90%,水蒸气压力月平均值不超1.8KPa。

4、地震烈度:不超过8度。

5、没有腐蚀性或可燃性气体等明显污染的场所。

注:超出以上正常使用条件时,用户可与本公司协商。

三、结构

      开关设备由柜体、主开关(SF6负荷开关或组合电器)、接地开关、仪表室、母线及其他电器元件和辅助元件组成。

      柜体由敷铝锌钢板经模数化成形组装而成。柜背后设有泄压通道,在出现内部故障时保护操作人员。

      母线室在母线覆合绝缘,直接连接在负荷开关的接线端子上。三相母线按纵向排列,使得开关设备左右可任意扩展,极易变换其布局。

      仪表室位于开关设备的上部,室内可装设电流表、电压表、指示灯以及电动操作机构等。

四、联锁

      开关设备具备以下联锁:

      1、负荷开关在合闸位置时,接地开关操作被锁住。

      2、接地开关在合闸位置时,负荷开关操作被锁住。

      3、只有当接地开关合闸时,才允许打开环网柜前门,其他情况下前门被锁住。

五、操作

      对于配负荷开关的开关设备,用专用操作手柄在开关设备的正面操作,操作机构的正面有上、下两操作孔,上部为接地开关操作孔,下部为负荷开关操作孔。操作时,手柄向顺时针方向旋转为开关合问方向,逆时针方向旋转为开关分闸方向。也可加装电动分、合闸装置,进行遥控操作。(注意:有时负荷开关不带接地开关,接地开关操作孔被当作柜门解锁之用)。

六、订货须知

      订货时须提供下列资料:

       1、主电路方案编号、主结线系统图、排列图、平面布置图。

       2、辅助回路电气原理图、端子排列图。

       3、开关设备内电气元件的型号、规格、数量。

       4、备品、配件的名称及数量。

       5、有特殊要求请与本公司协商。
