变压器scb10与scb11的区别

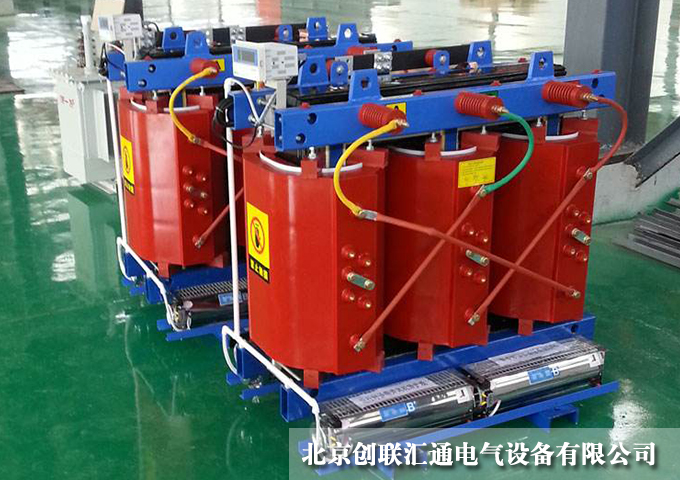

SCB10、SCB11系列干式变压器结构特点

　　箱式线圈：低压绕组采用整段铜箔，连同F级的匝绝缘在低压箔绕机上绕制。箔式线圈较好地解决了低电压，大电流线圈绕产品短路应力大，安匝不平衡，散热情况差，存在绕制螺旋角，人工焊接质量不稳定等问题。同时我公司绕组端部用树脂灌封，固化成形，防潮防污。引线铜排经氩弧焊自动焊接。

　　温控装置：变压器采用BWDK系列信号温度计，测温元件埋设在低压线圈上半部，可自动检测并巡回显示相线圈各自的工作温度，并且有超温报警和跳闸功能。

变压器scb10与scb11的区别：

　　SCB10干式变压器是环氧树脂浇注的干式变压器，F级绝缘的，性能水平是10的。

　　SCB11干式变压器是敞开式干式变压器，一般是H级绝缘的，性能水平是11

　　SCB10和SCB11干式变压器的结构是一样的，区别在于SCB11的干式变压器比SCB10的干式变压器的空载损耗和负载损耗小些，干式变压器的效率更高点。

　　SCB10---树脂绝缘绕包式(低压绕组) 特点：抗短路、耐冲击、永不开裂、散热好、绝缘水平高

　　SCB11---箔式低压线圈 特点：体积小、重量轻、噪声低、耐污、局放小
