scb10 800kva变压器参数

2019-04-25 09:41:01

　　1。线圈采用铜线或铝箔缠绕，无纺布和亚胺膜线为原料。非织造织物和亚胺薄膜丝具有相对的绝缘厚度。更薄，耐高压等，是卷绕电气产品的理想卷绕材料，体积小，产量大，可靠性高。高压，环氧树脂无填料真空干燥，脱气除湿，整体铸造，机械强度高，耐短路，抗冲击性强。

　　2.高压绕组和中间分接头的较好端嵌有铜插件。钢材好，易移，美观整洁。

　　3.芯体采用新型WISCO 120冷轧硅钢片，45度全倾斜多步缝。表面覆盖有树脂绝缘涂层，以防止潮湿，生锈和噪音。

　　4。铁芯，夹具和线圈由弹性构件夹紧，使得线圈处于稳定的压缩状态以减少噪音。

　　5.SCB10环氧树脂浇注型泰鑫干式变压器是根据自冷却设计的。整个铸件的高(低)压力线圈壁预留有纵向通风管道，并可配备强制风冷装置(冷却风扇)。强制风冷后，输出容量可提高20%。

　　6.使用恒温器，将铂电阻器(Pt100)放置在低压线圈顶部的预埋孔中。为了监测变压器绕组的温升，冷却风扇自动启动和停止，并提供故障报警，超温报警和超温跳闸功能，为泰信干燥提供可靠的过载保护装置 - 型变压器，从而提高干式变压器运行的安全性。

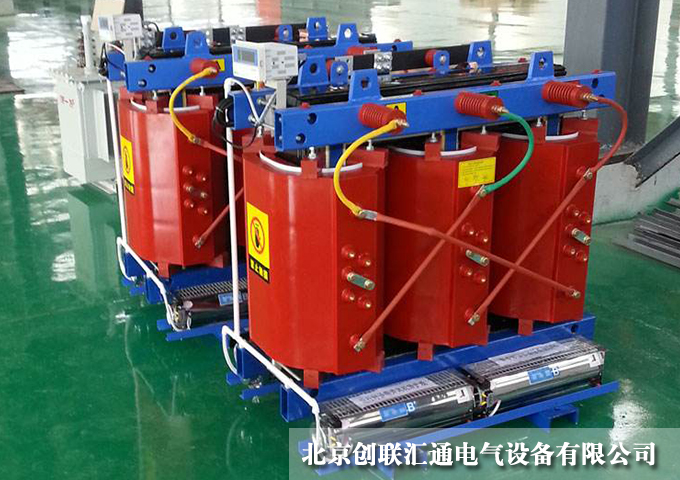

　　scb10 800kva变压器结构特点：铁芯：铁芯选用新型WISCO 120优质冷轧硅钢片，三阶全倾斜接头结构，芯柱采用F级无纬绑扎，铁芯表面采用环氧树脂封装，减少空载损耗(空载损耗可达到负差)，空载电流和铁皮噪声，以及夹子和闭合的特殊表面处理 - 配件进一步改善了产品的外观质量。温控系统和风冷系统：采用横流顶吹冷却风扇，具有噪音低，风压大，外形美观的特点，提高了变压器的过载能力。

　　温度控制采用智能温度控制器，提高变压器运行的安全性和可靠性。

　　保护外壳和出线母线：保护外壳为变压器提供进一步的安全保护，防护等级为IP20，IP23等。外壳材料为铝合金，冷轧钢板，不锈钢等供用户选择。可以使用用于低压出线，侧出线和顶出线的标准母线排放线，并且用户还可以设计特殊的出口模式

　　干式变压器执行标准：

　　GB1094.11-2007干式电力变压器

　　GB / T10228-2008干式电力变压器技术参数及要求

　　GB1094.10-2003电力变压器第3部分：绝缘等级，绝缘试验和绝缘气隙

　　JB / T10008-2004 6~500KV级变压器声级

　　scb10 800kva变压器参数：

规格型号	电压组合			空载	负载	短路	空载	主机	外形尺寸（mm）		轨距
	高压（KV）	分接	低压（KV）	损耗（W）	损耗	阻抗	阻抗	重量（kg）	长（L）×宽(w)×高（H）	长（L）×宽(w)×高（H）	（mm）
	高压（KV）	（%）	低压（KV）		（W）	（%）	（%）		（无防护外罩）	（有防护外罩）
SCB10-100	6	2. +5	0.4	360	1570	4	1.7	750	1050×600×1000	1300×1100×1500	550×550
SCB10-160	6.3	±2×5		480	2130		1.5	950	1120×770×1100	1400×1100×1500	710×660
SCB10-200	6.6			550	2530		1.3	1150	1160×770×1150	1450×1100×1500	710×660
SCB10-250	10			640	2760		1.3	1350	1220×770×1200	1500×1150×1500	710×710
SCB10-315	10.5			790	3470		1.1	1600	1260×770×1250	1550×1150×1550	710×710
SCB10-400	11			880	3990		1.1	1750	1320×770×1300	1600×1150×1600	710×710
SCB10-500				1040	4880		1	2050	1360×820×1350	1650×1200×1650	760×710
SCB10-630				1170	5960	6	0.9	2400	1420×820×1400	1700×1200×1700	760×710
SCB10-800				1360	6960		0.75	2800	1500×980×1550	1850×1250×1800	920×820
SCB10-1000				1590	8130		0.65	3200	1550×980×1600	1850×1250×1850	920×820
SCB10-1250				1880	9690		0.6	3800	1600×980×1650	1900×1250×1900	920×820
SCB10-1600				2200	11730		0.6	4500	1700×980×1700	1950×1250×1950	920×820
SCB10-2000				2740	14450		0.5	5600	1800×980×1800	2000×1300×2100	920×920
SCB10-2500				3240	17170		0.45	6300	1850×980×1900	2100×1300×2300	920×920
