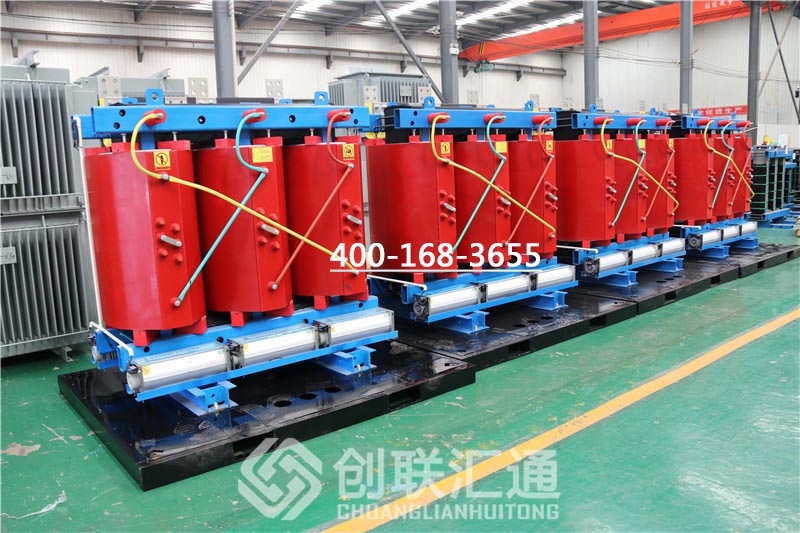

500kVA/10kV-0.4干式电力变压器

安全、可靠、方便;低损耗、低局部放电、低噪音、散热能力强;在强制风冷下150%额定负荷运行;防潮性能好，100%湿度下可正常工作;安全、阻燃、防火、无污染，可直接安装在负载中心;免维护，安装方便，综合运行成本低。

基本参数

高电压:10(10.5、11、6.6、6.3、6)kV
低电压:0.4kV
额定容量:315kVA~2500kVA
连接组别:Dyn11或Yyn0
分接范围:±2x2.5%

产品性能特点:

1.节能环保

环氧树脂SCB12符合2020版新国标能效标准;SCB12符合新国标3级能效2020版;SCB14符合新国标2020版能效二级标准;SCB18符合2020年1级能效标准。

2.45度全斜阶缝芯

铁芯采用进口优质晶粒取向冷轧硅钢片，高导电性，45度全斜台阶接缝，特殊方管拉板结构，芯柱用绝缘胶带捆扎，表面涂有特殊树脂防潮防锈，有效降低空载损耗。空载电流和铁芯噪声。

3.多层分段圆柱形高压线圈

高压绕组导体采用F级绝缘铜导体绕线，用长、短剪玻璃纤维毡加固，真空(1-3mbar)灌注环氧树脂混合物。有效抑制局部放电的发生，局部放电量不超过5%。

4.纵向导气管箔结构的低压线圈

低压线圈在自动绕线机上卷绕，采用优质箔导体，氩弧焊接，焊接精度高;采用预浸DMD作层间保温，采用预浸玻璃纤维布作内外保温，上下两端用环氧树脂密封，然后进入固化炉进行整体固化，具有良好的防潮性能;

5.坚固美观的保护外壳

P20可以防止直径大于12mm的固体进入，抵抗意外撞击;:IP23除了IP20的功能外，还可以防止垂直线60度以内的水滴流入，适合室外安装:可定制。

6.完善的温度保护控制装置

过热保护装置主要通过嵌入在低压线圈中的PT热敏电阻实现对变压器的温度检测和控制。变压器运行时，三相绕组温度值巡回显示:显示最热相绕组温度值;温升报警跳闸;声光报警，风机启动;风扇过载保护和电脑接口。
