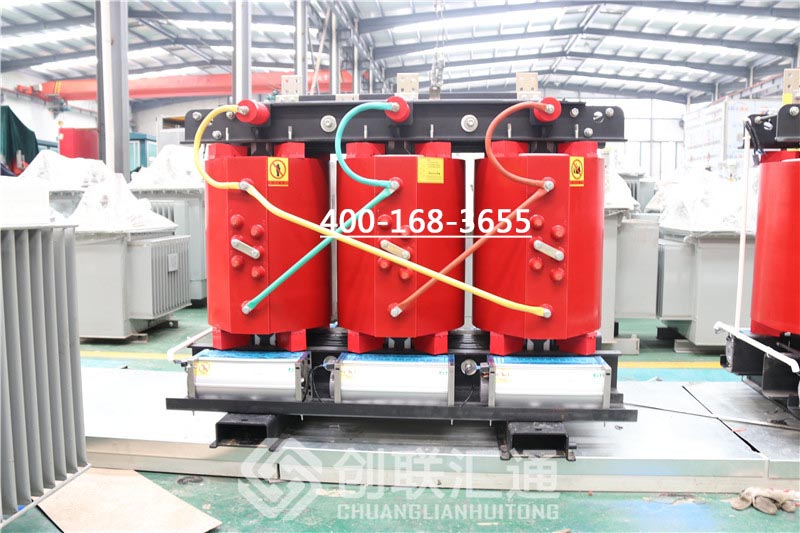

SCB13干式变压器

SCB13型干式变压器安全、阻燃、防火、无污染，可直接安装在负荷中心。免维护，安装方便。防潮性好，停机后无需预干燥即可投入运行。低损耗，低局部放电，低噪音，强制风冷下可在120%额定负荷下运行。具有自己完整的温度保护控制系统，为变压器的安全运行提供可靠的保证。

SCB13干式变压器的特点

1. 损耗低，节电效果好，在运行中带来经济效益。

2. 阻燃、防爆、无污染、免维护，可安装在负载中心，降低投资成本，节约成本

3.SCB13干式变压器局部放电小于10PC，线圈不吸潮、不吸尘，机械强度高，可靠性好。

4. 耐短路，抗雷击性能好。

5. SCB13干式变压器外壳采用不锈钢、冷板、铝合金制成，型式分为空气式和散热式。

6. SCB13干式变压器可根据用户需要配备温控和温度显示系统，并可与温控系统配合使用。

SCB13型干式变压器的结构特点:

1. 铁芯

SCB13干式变压器采用优质冷轧晶粒取向硅钢片，铁芯硅钢片采用45度全倾斜接头，使磁通量沿硅钢片接头方向传递。

2. 绕组

SCB13干式变压器绕组如下:

(1)卷绕式

(2)环氧树脂加石英砂充填浇注

(3)玻璃纤维增强环氧树脂铸件(即薄型保温结构)

(4)多股玻璃纤维浸渍环氧树脂缠绕型

3.高压绕组

SCB13型干式变压器一般采用多层圆柱形或多层分段结构

4. 低压绕组

SCB13干式变压器一般采用层状或箔状结构。

SCB13干式变压器的优点

1. 线圈采用铜丝或箔缠绕，玻璃纤维增强，环氧树脂无填料，真空干燥，脱气除湿为一体，机械强度高，耐短路，抗冲击性强。

2. 高压绕组首端、中丝锥采用铜埋埋结构，刚性好，齿轮调整方便，美观整洁。

3.SCB13型干式变压器铁芯采用优质晶粒取向冷轧硅钢片，45度全倾斜多级接头。表面覆盖树脂绝缘涂层，防潮、防锈、防噪音。

4. SCB13型干式变压器采用弹性铁芯夹紧铁芯、卡箍和线圈，使线圈处于稳定紧凑状态，降低噪声。

5. SCB13型干式变压器按自冷设计，纵壁预留在整体铸造高(低)压盘管管壁内，可加装强制风冷装置(冷却风扇)。强制输出风冷装置可使输出能力提高50%。

6. SCB13干式变压器配有恒温器，在低压线圈顶部的预埋孔内放置铂电阻(Pt100)。通过监测SCB13干式变压器绕组温升，冷却风扇自动启停并提供故障报警、超温报警、超温脱扣等功能，为干式变压器提供可靠的过载保护装置，从而提高了SCB13干式变压器运行的安全性。
