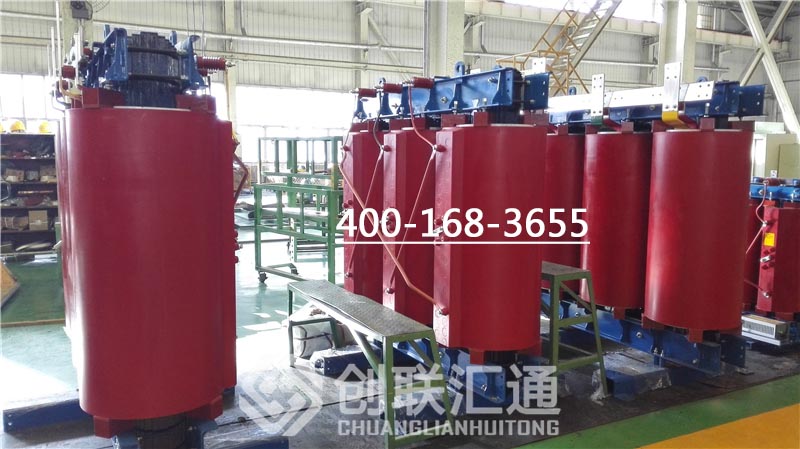

干式变压器温度

一般来讲，干式变压器允许的温度，与其采用的绝缘材料耐热等级有关。通常，干式变压器采用F级和H级绝缘材料时，F级允许的温升为100K、最高允许温度为155℃，H级允许的温升为125K、最高允许温度为180℃。

绝缘系统耐热等级是变压器最高允许温度的决定性因素

电气设备绝缘系统所采用的绝缘材料，主要包括A级、E级、B级、F级、H级、C级等多个级别，主要耐热水平区别如下：

1)当采用A级绝缘材料时，其极限工作温度在105℃时，最高温升应小于60K;

2)当采用E级绝缘材料时，其极限工作温度在120℃时，最高温升应小于75K;

3)当采用B级绝缘材料时，其极限工作温度在130℃时，最高温升应小于80K；

4)当采用F级绝缘材料时，其极限工作温度在155℃时，最高温升应小于100K；

5)当采用H级绝缘材料时，其极限工作温度在180℃时，最高温升应小于125K；

6)当采用C级绝缘材料时，其极限工作温度在220℃时，最高温升应小于150K。

       由于干式变压器的线圈绝缘通常采用的是F级和H级绝缘材料，所以其正常温度绝对值最高不允许超过155℃和180℃。如果干式变压器绕组温度过高，则会造成其绝缘老化加速，进而会影响使用寿命或出现短路、着火等故障，所以单独从热点温度的角度来看，变压器的运行温度越低越好，为防止运行温度异常，需要在使用中进行严格的检查或监控。
