干式变压器与油浸式变压器的区别

当然相同的是都是电力变压器，都会有作磁路的铁芯， 作电路的绕组。而最大的区别是在“油式”与“干式”。也 就是说两者的冷却介质不同，前者是以变压器油（当然还有 其它油如β油）作为冷却及绝缘介质，后者是以空气或其它 气体如SF6等作为冷却介质。油变是把由铁芯及绕组组成的 器身置于一个盛满变压器油的油箱中。干变常把铁芯和绕组 用环氧树脂浇注包封起来，也有一种现在用得多的是非包封 式的，绕组用特殊的绝缘纸再浸渍专用绝缘漆等，起到防止 绕组或铁芯受潮。（又因为两者因工艺、用途、结构方面的 分类方法不同派生出不同的类别，所以我们从狭义的角度来 说）

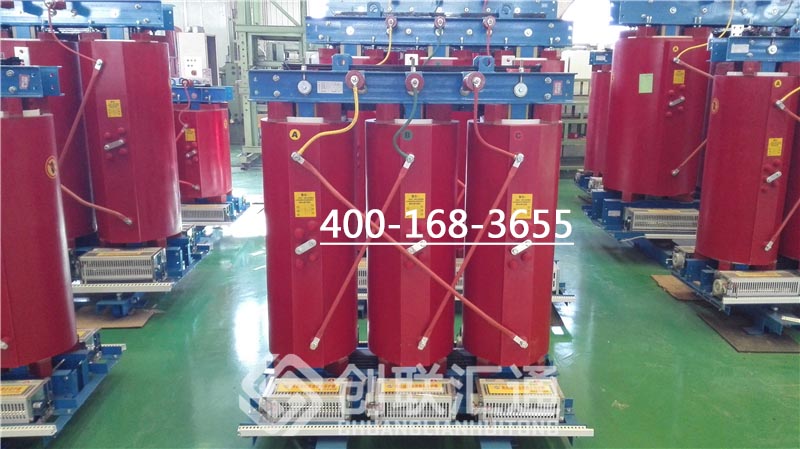

干式变压器图

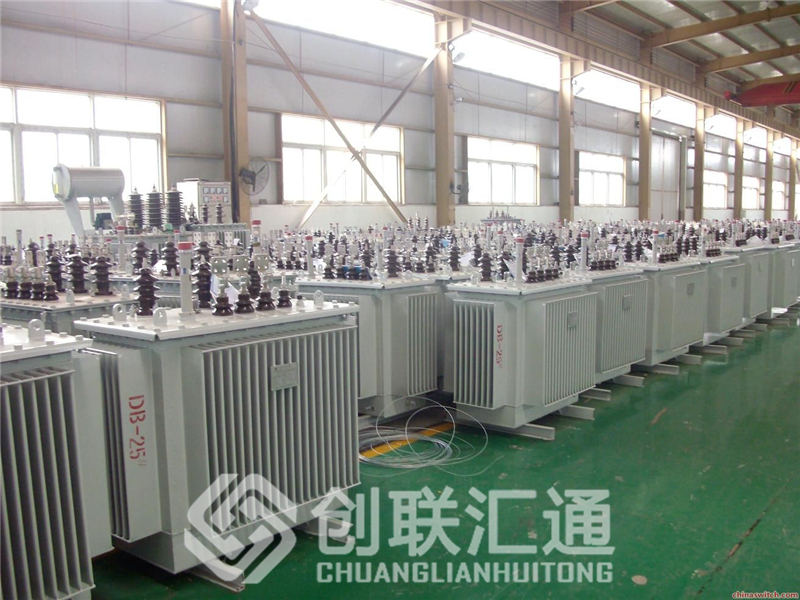

油浸式变压器图

就产量和用量来说，目前干变电压等级只作到35kV,容量相 对油变来说要小，约作到2500kVA.又由于干变制造工艺相对 同电压等级同容量的油变来说要复杂，成本也高。所以目前 从用量来说还是油变多。但因干变的环保性，阻燃、抗冲击 等等优点，而常用于室内等高要求的供配电场所，如宾馆、 办公楼、高层建筑等等。如果你只是变压器用户，了解这些 应该够了”

各有各的优缺点，油变造价低、维护方便，但是可燃、可爆 。干变由于具有良好的防火性，可安装在负荷中心区，以减 少电压损失和电能损耗。但干变价格高，体积大，防潮防尘 性差，而且噪音大。

油变琢渐退出,用干变,干变可以拆开运输放便,清洁,易维护 ,按装不需机座,没有渗油池.等优点

从外表上是比较好区分的；

油浸式变压器与干式变压器的最大区别就是有没有“油”， 而由于油是液体，具有流动性，油浸式变压器就一定是有外 壳的，外壳内部是变压器油，油中浸泡着变压器的线圈，从 外面是看不到变压器的线圈的；而干式变压器没有油，就不 用外壳了，能直接看到变压器的线圈；还有一个特性就是油 浸式变压器上面有油枕，内部存放着变压器油，但现在新式 油浸变压器也有不带油枕的变压器生产；

油浸式变压器为了散热方便，也就是为了内部绝缘油的流动 散热方便，在外部设计了散热器，就象散热片一样，而干式 变压器却没有这个散热器，散热靠变压器线圈下面的风机， 该风机有点象家用空调的室内机；

油浸式变压器由于防火的需要，一般安装在单独的变压器室 内或室外，而干式变压器肯定安装在室内，一般情况下安装 在低压配电室内，和低压配电柜并排安装。
