干式变压器型号大全及参数 干式变压器型号代表什么意思

变压器是电力电网中的重要成员，想必大家都认识，虽然我们天天都用电，那么今天就有创联汇通电气的小编给大家介绍一下-干式变压器型号及参数 和干式变压器型号代表什么意思

干式变压器的型号格式：变压器绕组数+相数+冷却方式+是否强迫油循坏+有载或无载调压+设计序号+“一”+容量+高压侧额定电压组成。

干式变压器常见型号：

1、从绝缘介质可分为SCB系列环氧树脂浇注干式变压器，绝缘材料为环氧树脂。SGB系列H级绝缘非包封干式变压器，绝缘材料为诺麦克纸杜邦漆。

2、从铁芯材质分：硅钢片铁芯干式变压器SCB，SGB系列。非晶合金铁芯系列干式变压器：SCBH、SGB系列。

3、从节能序列分SCB9，SCB10，SCB11，SCB13，SCBH15，SGB9，SGB10，SGB11，SGB13，SGBH15系列等。

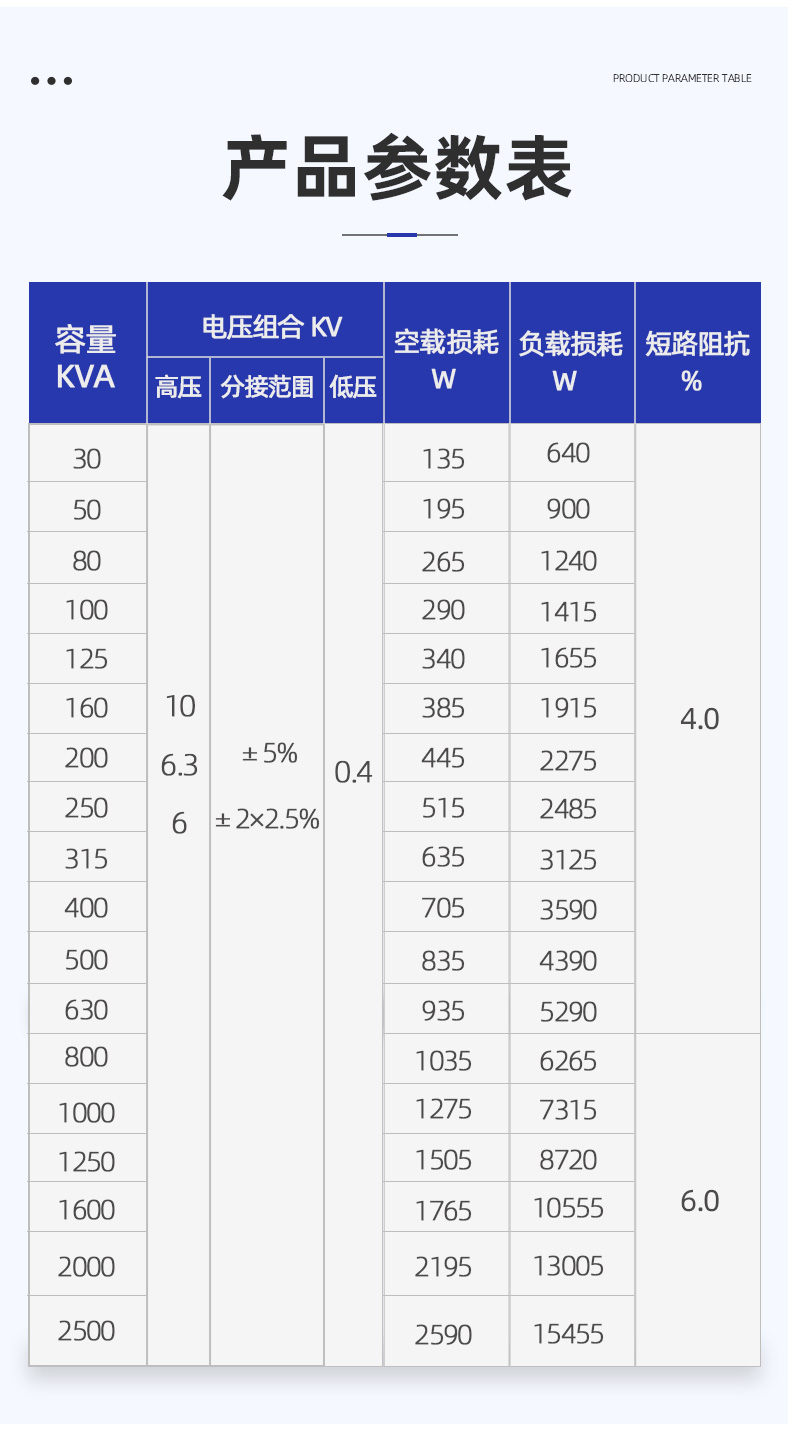

干式变压器参数表：

干式变压器产品型号的代表意义：

1、绕组藕合方式：**（不标）、自藕（O表示）。

2、相数：单相（D）、三相（S）。

3、绕组外绝缘介质：变压器油（不标）、空气（G）、气体（Q）、成型固体浇注式（C）、包绕式（CR）、难燃液体（R）。

4、冷却装置种类：自然循环冷却装置（不标）、风冷却器（F）、水冷却器（S）。

5、油循环方式：自然循环（不标）、强迫油循环（P）。

6、绕组数：双绕组（不标）、三绕组（S）、双分裂绕组（F）。

7、调压方式：无励磁调压（不标）、有载调压抑（Z）。

8、线圈导线材质：铜（不标）、铜箔（B）、铝（L）、铝箔（LB）。

9、铁心材质：电工钢片（不标）、非晶合金（H）。

10、特殊用途或特殊结构：密封式（M）、串联用（C）、起动用（Q）、防雷保护用（B）、调容用（T）、高阻抗（K）、地面站牵引用（QY）、低噪音用（Z）、电缆引出（L）、隔离用（G）、电容补偿用（RB）、油田动力照明用（Y）、厂用变压器（CY）、全绝缘（J）、同步电机励磁用（LC）。

 上述型号代表意义，举例：（ SCB10-1000KVA/0KV/0.4KV）：S的意思表示此变压器为三相变压器，如果S换成D则表示此变压器为单相。C的意思表示此变压器的绕组为环氧树脂浇注成形固体。B的意思是箔式绕组，如果是R则表示为缠绕式绕组，如果是L则表示为铝绕组，如果是Z则表示为有载调压（铜不标）。10的意示是设计序号，也叫技术序号。1000KVA则表示此台变压器的额定容量（1000千伏安）。10KV的意思是一次额定电压，0.4KV意思是二次额定电压。
