箱式变电站的特点和型式

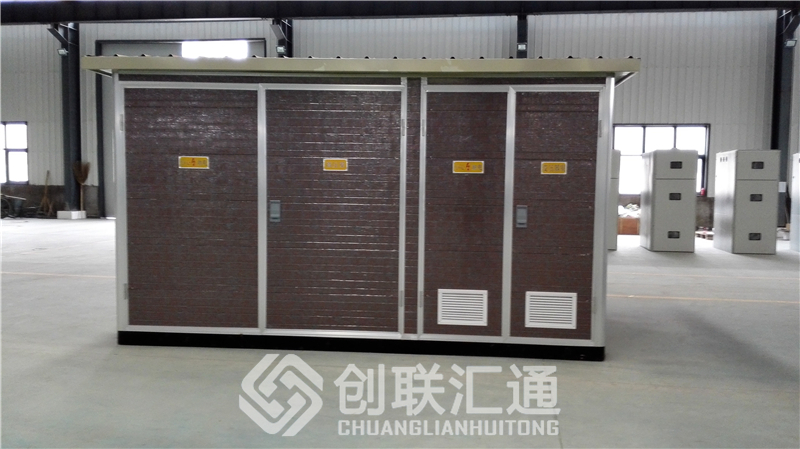

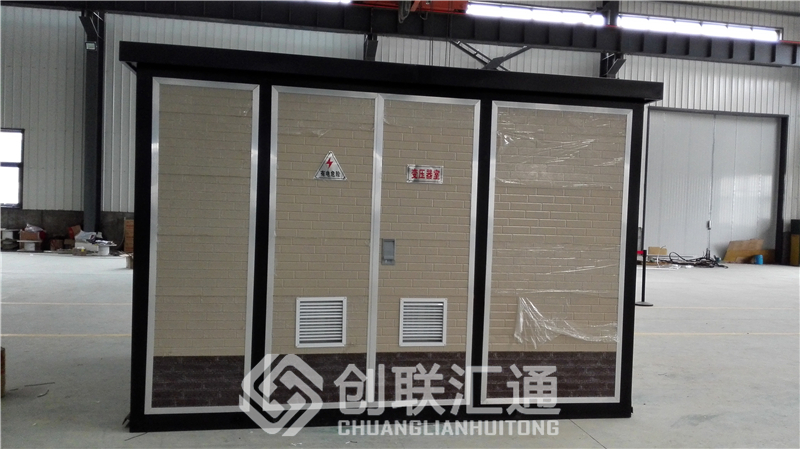

箱式变电站由高压配电装置、电力变压器、低压配电装置等部分组成，安装于一个金属箱体内，三部分设备各占一个空间，相互隔离。箱式变电站是一种比较新型的设备。它由刚开始比较简单的设备发展成了现在的比较完善的可靠的设备了。

箱式变电站的优点:
(1)占地面积小，征用土地方便，适用在一般城市负荷密集地区、农村地区、住宅小区等安装，有利于高压延伸，减少低压线路的供电半径，降低线损。
(2)减少土建基础费用，可以工厂化生产，缩短现场施工周期，投资较少，收效明显。
(3)体积小，重量轻便于运输或移位。
(4)可采用全密封变压器，SF6环网柜等新型设备，具有长周期，免维护、功能比较齐全的特点，可用于终端，又可用于环网。
(5) 外形新颖美观，广泛用于建筑施工的临时用电，工业园区、居民小区、商业中心等用电的需求，与环境较为协调。

箱式变电站的型式:
分为普通和紧凑型两类。普通型箱式变电站有组合式ZBW型(美式)和预装式XWB型(欧式)等。箱式变电站10KV配电装置不用断路器，常用的有FN5-10型或FN7一10型负荷开关加熔断器和环网供电装置，并从邻近架空线接到变压器高压端。进线方式可采用电缆线或架空绝缘线，按照使用环境和不同用途任意选择。作为公用箱式变电站时，箱式变电站的低压出线视变压器容量而定，一般不超过4回，最多不超过6回，也可以一回总出线，到临近的配电室再进行分支供电。作为独立用户用箱式变电站时，可以采用一回路供电。

箱变的结构特点:
组合式ZBW型(美式)箱式变电站的结构特点。ZBW-10/0.4KV型户外组合式变电站是由高压室、变压器室、低压室三者组成一体的预装式成套变配电设备。其特点:
(1)适用于环网、双线、终端供电方式，且三种方式互换性极好。进线方式采用电缆。
(2) 高压室采用完全可靠的紧凑设计，具有全面的防误操作连锁功能，可靠性高，操作检修方便。
(3)高压室可兼容终端负荷开关、空气环网开关、SF6环网柜等。变压器可采用油浸式变压器、干式变压器。变压器室采用温度控制，可采用自然通风或顶部强迫通风。
(4)低压室设有计量和无功补偿，可根据用户需要设计二次回路及出线数，满足不同需要。
(5)外壳采用钢板或者合金板，配有双层顶盖，隔热性好。外壳及骨架全部经过防腐处理，具有长期户外使有的条件。外形及色彩可与环境相互协调一致。
(6)安装方便，在箱式变电站的基础下面设有电缆室，而在低压室内设有人孔可进入电缆室进行工作。
(7)各室之间均用隔板隔离成独立的小室。
(8)为了便于监视和检修，在各小室内均有照明装置，由门控制照明开关。
