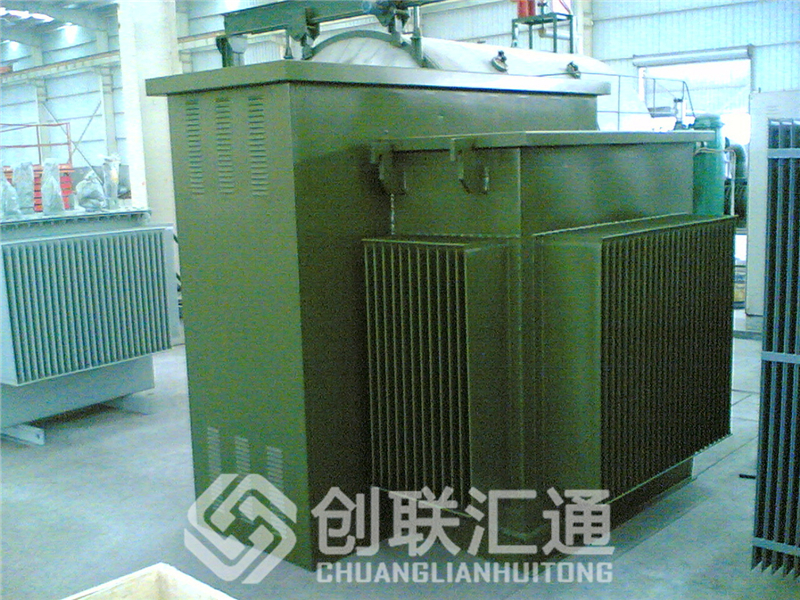

YB6-预制室外箱式变电站

YB6系列是集高压控制、保护、变配电于一体的美式箱式变电站。通常用于城乡配电系统。本产品的高压负荷开关和高压熔断器安装在变压器油内，有两种结构:同情况下与变压器配套使用，不同情况下与变压器配套使用。

高压额定电压10kv /0.4KV高压电压12kv低压额定电压0.4 kv额定频率50hz高压断路器热稳定能力20ka /2S低压主回路开关额定短路分断能力35ka低压配电回路开关额定短路分断能力35ka高压负载开关传递电流>1500A噪声级<50dB外壳防护等级不低于IP3X

型号的含义

特点

1。结构紧凑，体积小，体积为同容量欧式变电站的1/3-1/5。它有效地减少了占地面积。

2. 全密封，全绝缘结构，不需要绝缘距离。这样可以保护人身安全。

3.高压布线既可用于环网，也可用于终端，具有较高的可靠性和灵活性。

4. 该变压器性能优良，损耗低，噪声低，温升低，过载能力高，抗冲击能力强，抗短路能力强。

5. 电缆头有两种类型:200A弯头连接器和600A“T”型固定电缆连接器。均可配备全绝缘的锌O避雷针。200A肘形接头可与负载插头配合使用，并具有绝缘开关功能。

变压器参数

参数负载开关

环境条件—环境温度:+40℃，最小-30℃-海拔≤1000m -风速:约34m/s(≤700Pa) -湿度:日平均相对湿度≤95%;月平均相对湿度≤90% -防震:水平加速度:0.4m/s2，垂直加速度≤0.15m/s2 -安装位置坡度:≤3°-安装环境:环境无明显腐蚀性或易燃气体污染，无强烈的触感。
