20kv级SCB9系列环氧树脂干式变压器产品介绍

首页 / 新闻中心/ 详情

2019-03-08 07:01:15

　　本公司生产的20KV级SCB9系列干式变压器其性能指标符合各项标准，经用户使用证明，运行可靠，达到家先进水平。该系列产品采用外先进的制造技术，设计图纸及技术文件齐全、正确、清新，生产设备先进，制造工艺稳定，测定手段完备，为生产优质的产品提供了坚实的保障。

　　结构特点

　　箱式线圈：低压绕组采用整段铜箔，连同F级的匝绝缘在专用低压箔绕机上绕制。箔式线圈较好地解决了低电压，大电流线圈绕产品短路应力大，安匝不平衡、散热效果差、存在绕制螺旋角、人工焊接质量不稳定等突出问题。同时我公司绕组端部用树脂灌封，固化成形，防潮防污。引线铜排经氩弧焊自动焊接。

　　温控装置：变压器采用BWDK系列信号温度计，测温元件埋设在低压线圈上半路，可自动检测并巡回显赤相线圈各自的工作温度，并且有超温报警和跳闸功能。

　　产品特点

　　损耗低，节电效果好，运行经济，可免维护。

　　安全，难燃防火,无污染，可直接安装在负荷中心.

　　免维修，安装简便，综合运行成本低。

　　防潮性能好，可在100%湿度下正常运行，停运后不经预干燥即可投入运行。

　　损耗低,局部放电量低噪音小，散热能力强,强迫风冷条件下可以150%额定负载运行。

　　配备有完善的温度保护控制系统，为变压器安全运行提供可靠保障。

　　体风小、重量轻，占地空间小，安装费用位考虑排油池防大消火设施和备用电源等。

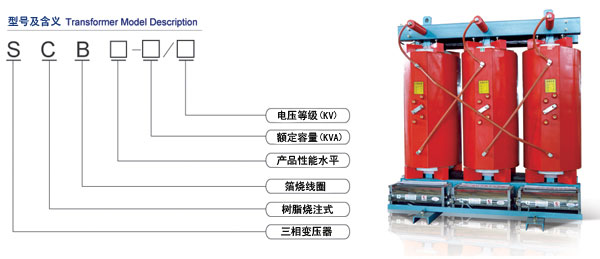

20KV级SC(B)9型干式变压器主要性能参数：

型号	额定容量（KVA）	联接组标号	电压组合（KV）			空载损耗（W）	负载损耗（W）	空载电流（%）	短路抗阻（%）
型号	额定容量（KVA）	联接组标号	高压	分接范围	低压	空载损耗（W）	负载损耗（W）	空载电流（%）	短路抗阻（%）
SC(B)9-50	50	Dyn11 或 Yyn0	20 22 24	±5% ±2×2.5%	0.4	345	1182	2.4	6.0
SC(B)9-100	100					545	1909	2.2
SC(B)9-160	160					682	2364	1.8
SC(B)9-200	200					745	2818	1.8
SC(B)9-250	250					855	3273	1.6
SC(B)9-315	315					982	3909	1.6
SC(B)9-400	400					1164	4636	1.4
SC(B)9-500	500					1364	5545	1.4
SC(B)9-630	630					1545	6545	1.2
SC(B)9-800	800					1773	7909	1.2
SC(B)9-1000	1000					2091	9364	1.0
SC(B)9-1250	1250					2409	11045	1.0
SC(B)9-1600	1600					2818	13273	1.0
SC(B)9-2000	2000					3273	15682	0.8
SC(B)9-2500	2500					3909	18545	0.8

干式变压器是一种变压器。应根据其模式和操作条件注意干式变压器的使用。干式变压器的运行和效率直接相关，因为经济发展和生产率的提高有很大帮助。干式变压器必须以允许干式变压器运行的方式运行。对于干式变压器的工作环境，我们需要探索。

许多朋友只知道干式变压器可以用作功率放大器，但他们不知道干式变压器也可以与功率放大器密切配合使用。干式变压器也可以将电网中的干扰源完全输入到功率放大器中，这主要归功于功率放大器。而是电压和电流。相同的变化直接反映在网格中。如果干式变压器的输出受到干扰，也会影响放大器的质量。因此，更好的干式变压器会受到干扰，这会严重降低放大器的质量。如果在干式变压器中存在相对初级阻抗现象，我们可以等待反射电阻和源电阻的并联连接，并且可以有效地拦截低频，并且可以更好地改善变压器的噪声，所以使用的干式变压器必须具有一定的电感含量。通常，更好的干式变压器具有更高的磁导率，并且由磁率引起的膨胀效应更大，并且可以连续产生附加电压以减少干扰的发生。
