立体卷铁芯变压器

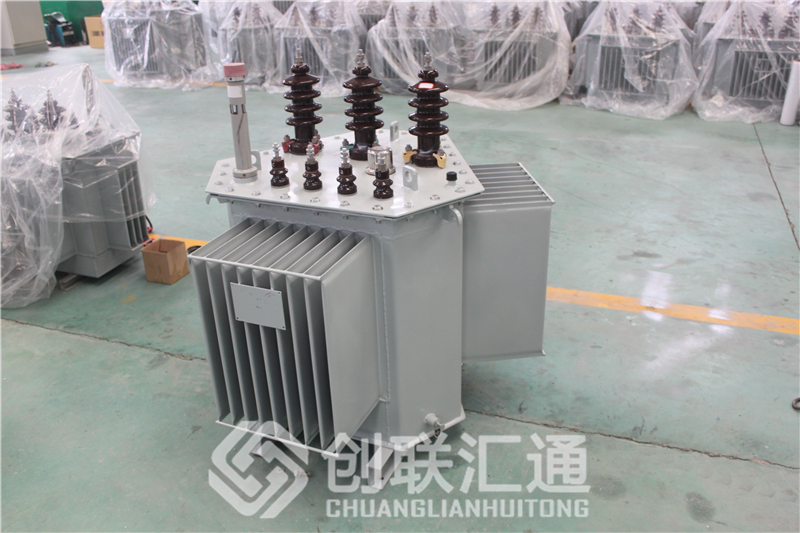

立体卷铁心变压器是一种节能型电力变压器，它创造性地改革了传统电力变压器的叠片式磁路结构和三相布局，使产品性能更为优化。

三维立体卷铁心变压器、立体组合式卷铁心变压器、立体组合式三相卷铁心变压器、三角形立体卷铁心变压器、立体三角形卷铁心变压器等说法均是指立体卷铁心变压器，其型号中出现字母RL，如S13-MRL-100/10、SCB11-RL-1000/10，其中，R表示卷铁心，L表示立体结构。

立体卷铁心变压器是一种节能型电力变压器，它创造性地改革了传统电力变压器的叠片式磁路结构和三相布局，使产品性能更为优化，如三相磁路完全对称、节电效果显著、噪音大大降低、散热及过载能力更强、结构紧凑体积小等

立体卷铁心变压器的关键部件是立体卷铁心，它是由三只尺寸完全相同的单框铁心拼合而成。每个单框铁心的心柱、铁轭截面相等，接近半圆形，拼合后铁心的三只心柱呈等边三角形立体排列，铁心心柱的横截面接近圆形，三只铁心磁路长度一致，且铁轭长度均最短，所以铁心质量轻，空载损耗小
