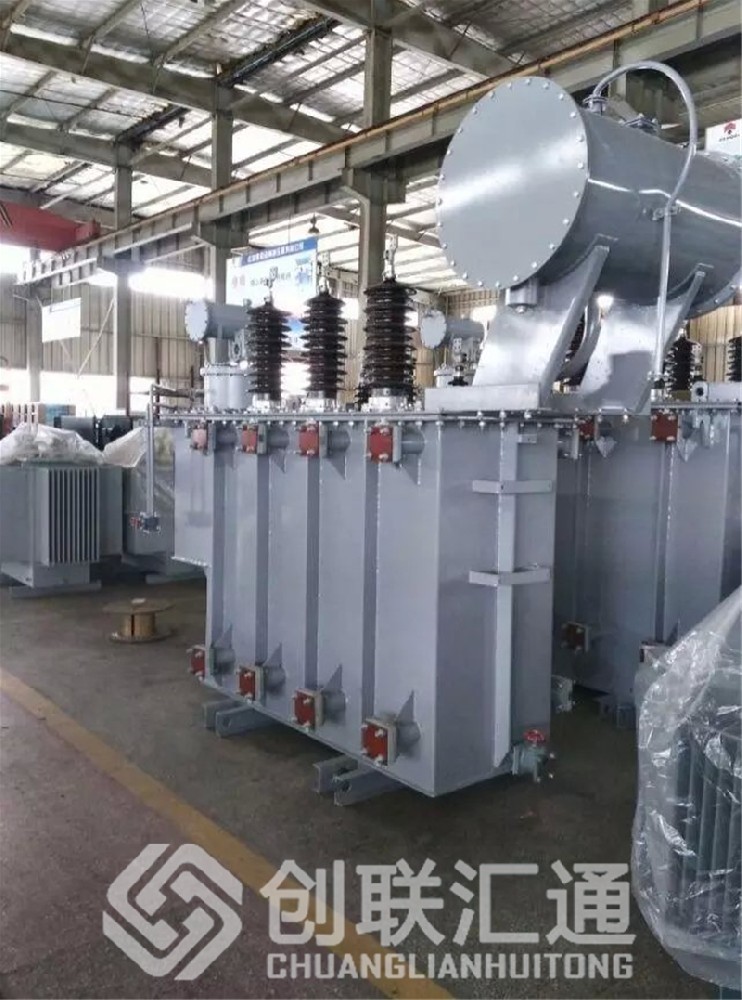

炼钢电弧炉变压器

炼钢电弧炉变压器是指用于各种金属、矿石冶炼、热处理、制取合金、电渣回炉等电弧炉的电源。电弧炉变压器是电弧炉的主要电气设备之一，其作用是将输入的高达10～110kV（甚至更高）的高压，降低到100～1200V后输出，产生大电流供电弧炉使用。

炼钢电弧炉变压器特点
炼钢电弧炉变压器负载是随时间变化的，电流的波动很厉害，特别是在熔化期，炼钢电弧炉变压器经常处于冲击电流较大的尖峰负载。炼钢电弧炉变压器与一般电力变压器比较，具有如下特点：

(1)变压比大，一次电压很高而二次电压又较低。

(2)二次电流大，高达几千至百万安培。

(3)二次电压可以调节，以满足冶炼工艺的需要。

(4)过载能力大，要求变压器有20%的短时过载能力，不会因一般的温升而影响变压器寿命。

(5)有较高的机械强度，经得住冲击电流和短路电流所引起的机械应力。

(6)炼钢电弧炉变压器工作时最高温度小于95℃。

(7)炼钢电弧炉变压器的一次（高压）线圈规定既可接成Y形又可接成△形，而二次（低压）线圈只能接成三角形。

主要参数
炼钢电弧炉变压器的主要参数如下：

(1)一次额定电压。该电压是供电网络加在变压器一次线圈上的电压，也即供电网络的标准电压，主要有6kV、10kV、35kV和110kV。

(2)二次电压。二次电压也称为低压侧电压。其大小及其级数主要取决于炼钢工艺的要求，其范围一般在100～1200V之间。

(3)额定电流。不论变压器为何种连接方式，其低压侧线圈中的额定电流是保持不变的；而高压线圈中的电流随着二次电流的改变而改变。

(4)额定容量。二次电压最高时的容量定义为炼钢电弧炉变压器的额定容量，其表达式如下：

 (5)供电电源频率。在我国，电源频率f=50Hz，但在国外，电源频率各国的规定是不同的。

(6)线圈的连接线路和连接组。线圈连接成Y-△形或△-△形时，连接组标号为Yd11（11表示初级和次级相位角相差11°）或Dd0（0表示初级和次级相位角相差0°）。

(7)效率。一般中小型变压器η=95%～98%，大型变压器η=99%。

河南创联汇通电气有限公司不仅以高品质的产品著称，还以优秀的客户服务和专业的技术支持而闻名。公司拥有一支高素质的团队，能够为客户提供全面的技术咨询和售后服务，并解决客户在安装和使用过程中的问题。公司致力于实现炼钢电弧炉变压器高标准、高质量的生产，确保产品的稳定性能。
