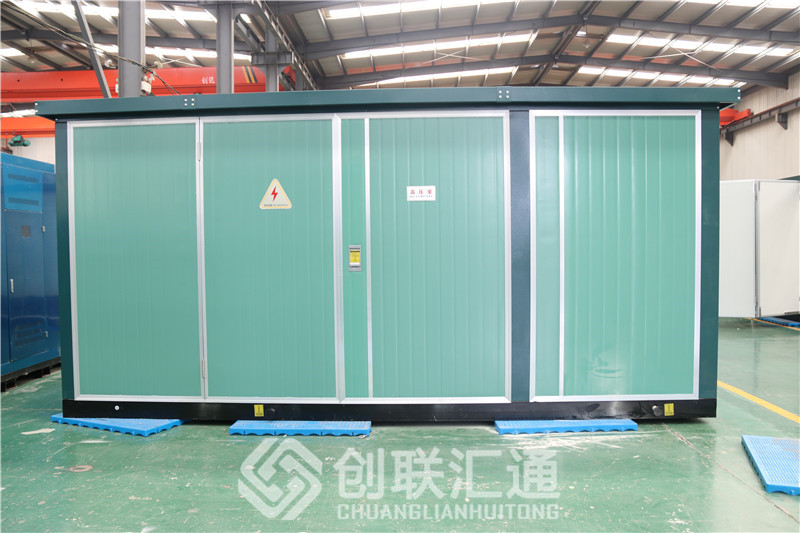

500千伏安箱式变电站

箱式变电站500kva适用于220V,额定频率为50HZ的三相交流系统，容量配置在500KVA以下的住宅小区、商厦宾馆、大型工地、高层建筑、工矿企业及临时性的施工场所。适用于环网供电。也适用于反射式终端供电。

箱式变电站500kva特点：

具有结构紧凑、成套性强。运行安全可靠，维护方便，造型美观等优点

具布体积小。占地面积小。可选择性大。

现场安装小，安装调试周期短，以及随负荷中心等特点。

一.正常使用条件 周围空气温度不超过+40c(: ,低周围空气温度-25~C 海拔刁;超过1000,米，若使用特殊订购的变压器和低元件，可达海拔300米。 垂直倾斜度不超过5′，无剧烈振动及无冲击的场所。 空气湿度不大于90%(+25oC) 无导电尘埃，无爆炸危险、无腐蚀金属和电器元件的气体场所 户外风速不超过35m/s

二.产品设计特点 外壳参照外进技术并根据实际情况进行设计。具有牢固、隔热通风、性能好、防尘、防小动物、防潮、外形美观、维护方便等特点。

三.外壳材料有多种选择。如：合金板、钢板、复合板、不锈钢板、非金属材料(玻璃纤维水泥)等。 高压侧一般采用负荷开关，也可采用真空断路器，并且有齐全的防误操作功能。还可选配：XGN20-12L 环网柜，环网开关设备。变压器可采用油浸式变压器，全密封变压器，也可采用干式变压器。变电站保护性能完善，操作方便，高低压计量可供选择，可根据用户要求配备门动无工率补偿装置。

四.箱体顶盖设计为双层结构，夹层间充满泡沫塑料，具有良好的隔热作用：高、低压室在其内部设计有先立的顶板，变压器室内设防凝露及门动温控监视、加热、降温装置。 箱体采用自然通风，也可加装强迫设备。门板及侧板对应百叶窗位置上装有防尘装置。
