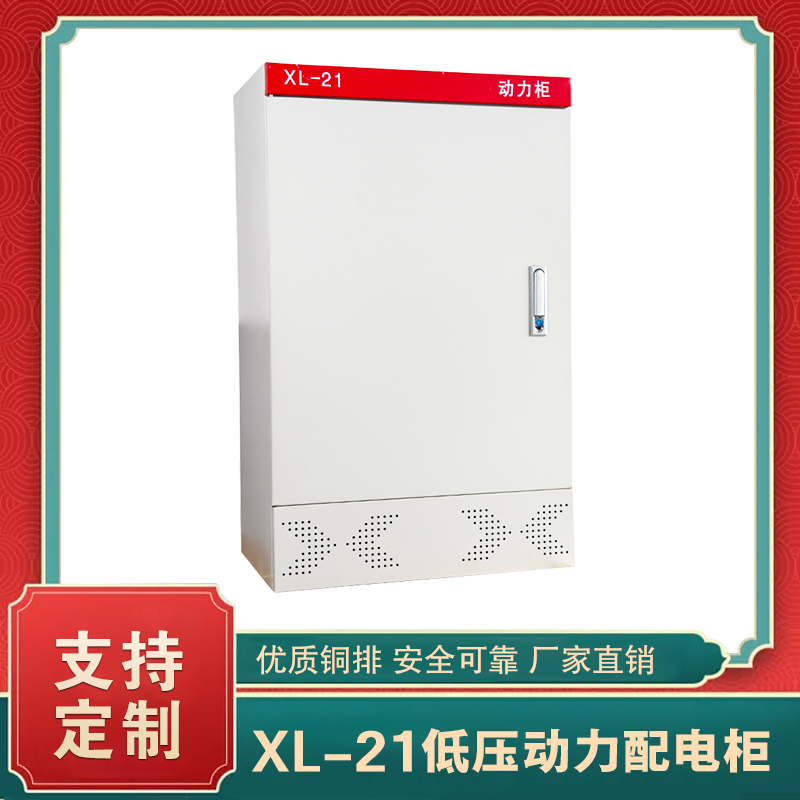

XL-21低压动力配电柜 xl-21动力柜使用说明书

　　XL-21行动力柜，可广泛用于交流50Hz、额定工作电压为380V(660V)、额定工作电流至630A作为冶金、矿山、石油、化工、电力、建材、机械加工、交通运输、宾馆、饭店等三相四线电力系统的动力配电和明配电用,对线路的过载,短路及漏电提供保护,并对电路进行正常转换,该产品系户内封闭装置,其外壳防护等级为IP40.产品符合GB7251.1及IEC60493-1等标准

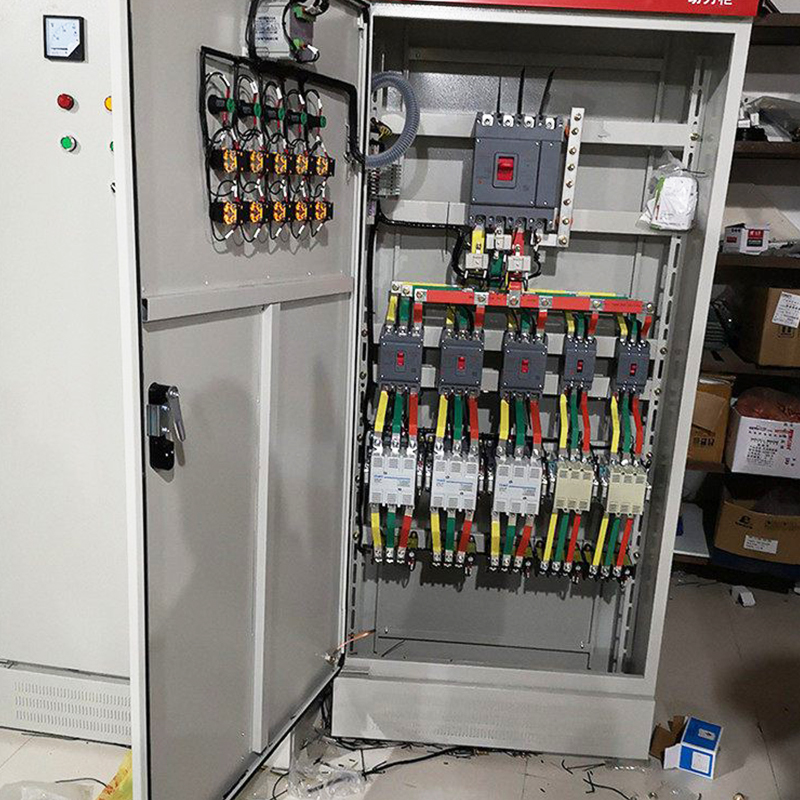

　　XL-21型动力柜系封闭防尘式，外壳用冷轧钢板弯制而成，可以作为切换电源之用，动力柜前面装有一只电压表，指示汇流排母线的电压，动力柜前面有门，门打开后，柜内部设备敞露，便于检修维护。XL-21型动力配电柜均采用新型电器组件，具有结构紧凑，检修方便，线路方案可以灵活组保等特点，动力柜除装有空气断路器和熔断器作为短路保护外，还装有接触器和热继电器，柜前门可装指示电表，操作按钮和指示灯。柜上还可附设母线箱，适用于多台并列安装。母线箱用钢板弯制而成封闭式，其高度为300毫米。

　　使用条件：

　　海拔<2000米，

　　温度-15℃-+40℃，

　　24小时内平均温度部超过+35℃，

　　在+20℃时，

　　相对湿度为90%。

　　特点：

　　1、前后挡板可套色组合，增强环境协调性及视觉性

　　2、框架采用2.0MM厚优质冷轧钢板，增强机械强度及防盗

　　3、组装式结构，方便、灵活

　　4、竖梁位置可调节，提供充足使用空间

　　5、进出线方式为下进下出
