mns柜是什么意思 mns柜尺寸规格

　　1.技术标准

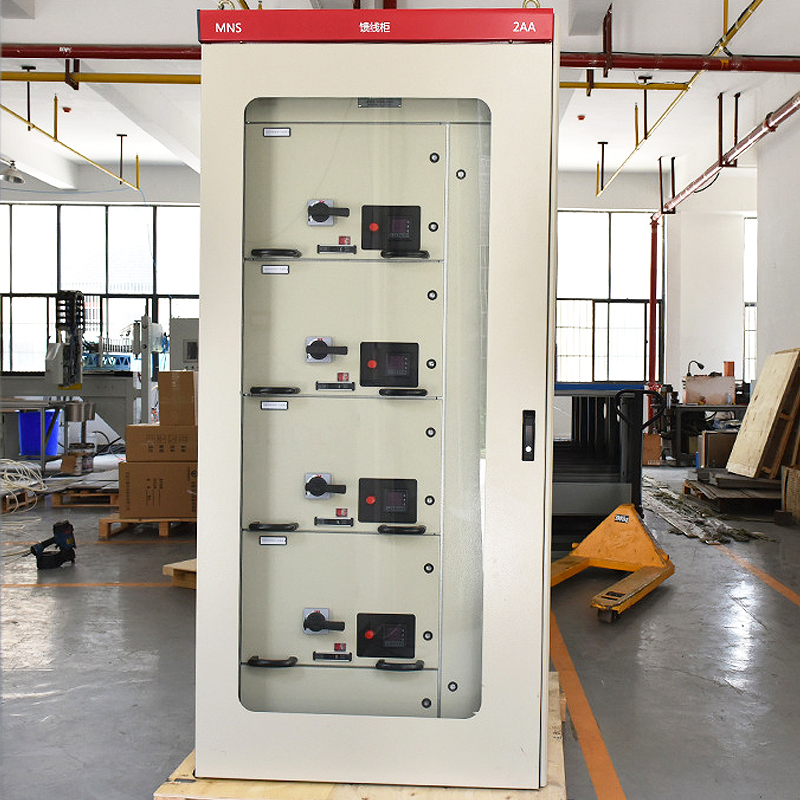

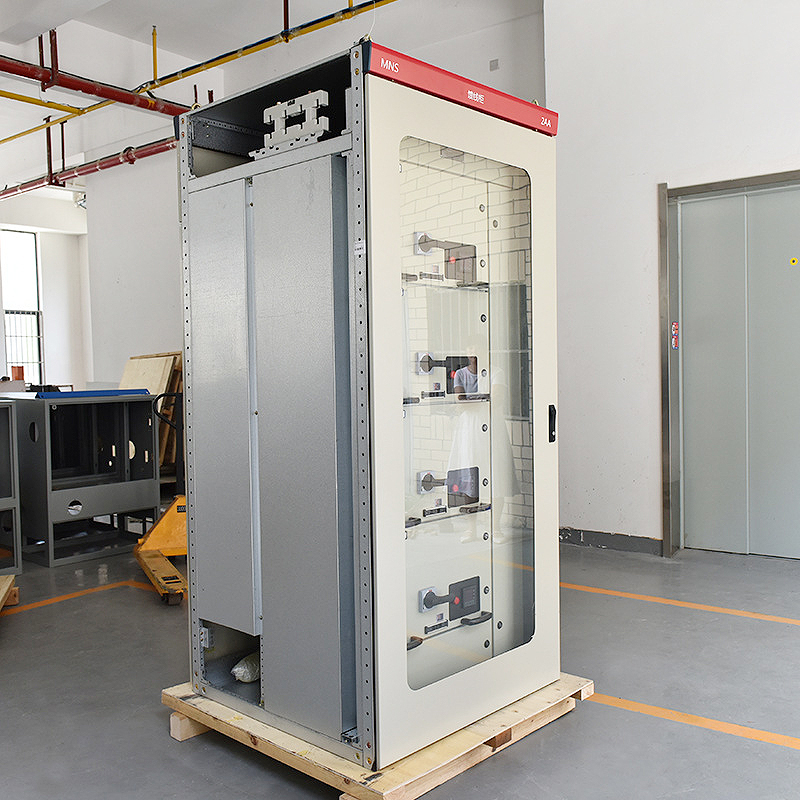

　　MNSG型低压抽出式开关柜是由我厂从天传所引进的技术，该装置符合国情，具有较高的技术性能指标，造价相对较低，能够适应电力市场发展需要并可与国内市场现有引进产品竞争的低压抽出式开关柜。

　　1.MNSG型低压抽出式开关柜(以下简称装置)设计依据下列标准。

　　1.1.1 GB7251-1997 低压成套开关设备和控制设备

　　1.1.2 GB9466-1988 低压成套开关设备基本试验方法

　　1.1.3 GB4942.2-1993 低压电器外壳防护等级

　　1.1.4 GB3047.1-1995 高度进制为20mm面板、架和框的基本尺寸系列

　　1.1.5 GB762-1996 标准电流

　　1.1.6 GB/8582-2000 电工、电子设备机械结构术语

　　1.1.7 GB156-1993 标准电压

　　1.1.8 JB/T9661-1999 低压抽出式成套开关设备

　　1.2装置名称、型号

　　1.2.1装置名称

　　2.使用范围和用途

　　装置适用于交流380V及660V系统和异步电动机的控制设备，适用于厂矿及建筑物的配电及冶金、化工、轻工生产线的电动机集中控制，还可与程序控制器和微处理器组成配电自动控制系统。

　　3.技术性能和特点

　　3.1主要技术参数

　　3.1.1额定工作电压

　　3.1.1.1主电路：380V(660V)

　　3.1.1.2辅助电路：交流220V 380V

　　直流110V 220V

　　3.1.2额定绝缘电压

　　主电路额定绝缘电压为660V(800V)

　　3.1.3额定频率：50HZ

　　3.1.4额定电流

　　3.1.4.1水平母线额定工作电流≤2500A

　　3.1.4.2垂直母线额定工作电流800A

　　3.1.5装置内母线额定短时耐受电流为15KA、30KA、50KA(1S)

　　3.1.6装置内母线额定峰值耐受电流36KA、63KA、105KA。
