变压器的冷却方式介绍

变压器的冷却方式介绍

2019-10-06 03:41:58

变压器的冷却方式是由冷却介质和循环方式决定的。干式变压器冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF)；油浸变压器常用的冷却方式一般分为三种：油浸自冷式、油浸风冷式、强迫油循环。

自然空冷时，变压器可在额定容量下长期连续运行；强迫风冷时，变压器输出容量可提高50%。适用于断续过负荷运行，或应急事故过负荷运行。由于过负荷时负载损耗和阻抗电压增幅较大，处于非经济运行状态，故不应使其处于长时间连续过负荷运行。

油浸变压器冷却方式特点介绍：

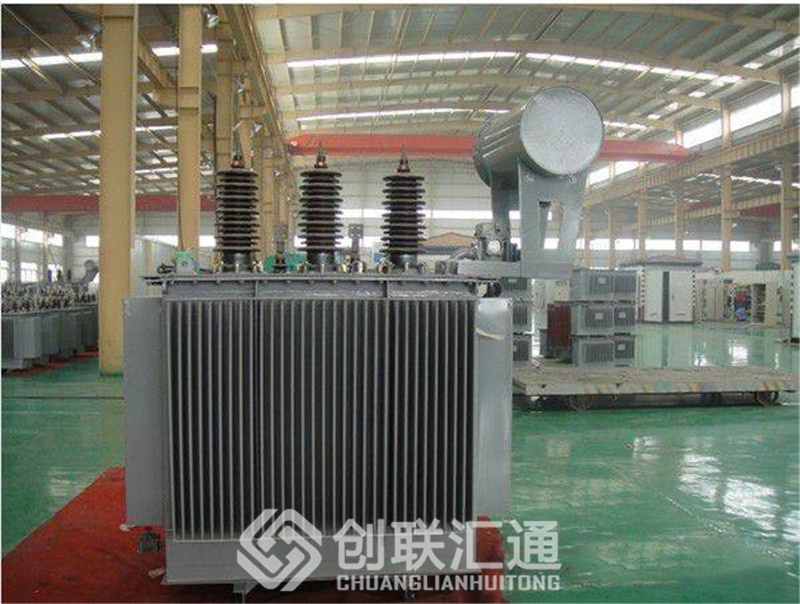

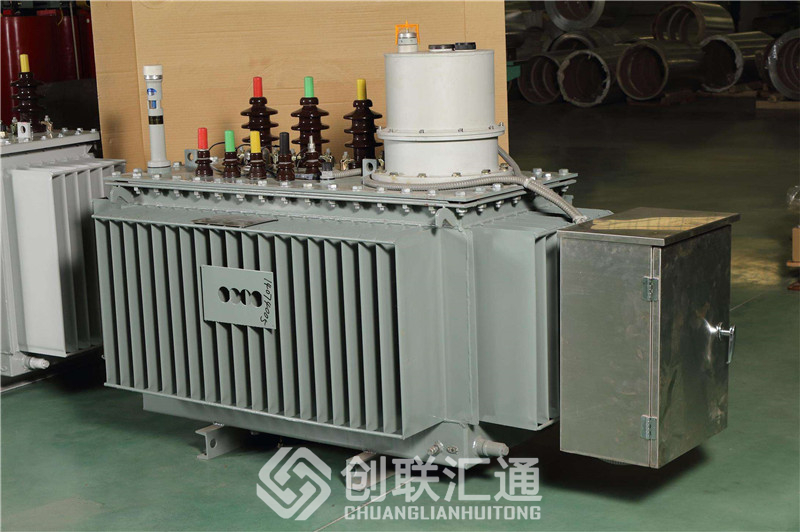

　　1、油浸自冷式就是以油的自然对流作用将热量带到油箱壁和散热管，然后依靠空气的对流传导将热量散发，它没有特制的冷却设备。

　　2、油浸风冷式是在油浸自冷式的基础上，在油箱壁或散热管上加装风扇，利用吹风机帮助冷却。加装风冷后可使变压器的容量增加30%～35%。

　　3、强迫油循环冷却方式，又分强油风冷和强油水冷两种。它是把变压器中的油，利用油泵打入油冷却器后再复回油箱。油冷却器做成容易散热的特殊形状，利用风扇吹风或循环水作冷却介质，把热量带走。这种方式若把油的循环速度比自然对流时提高3倍，则变压器可增加容量30%。
