干式变压器的组成部件
2019-09-26 10:02:31
在线咨询

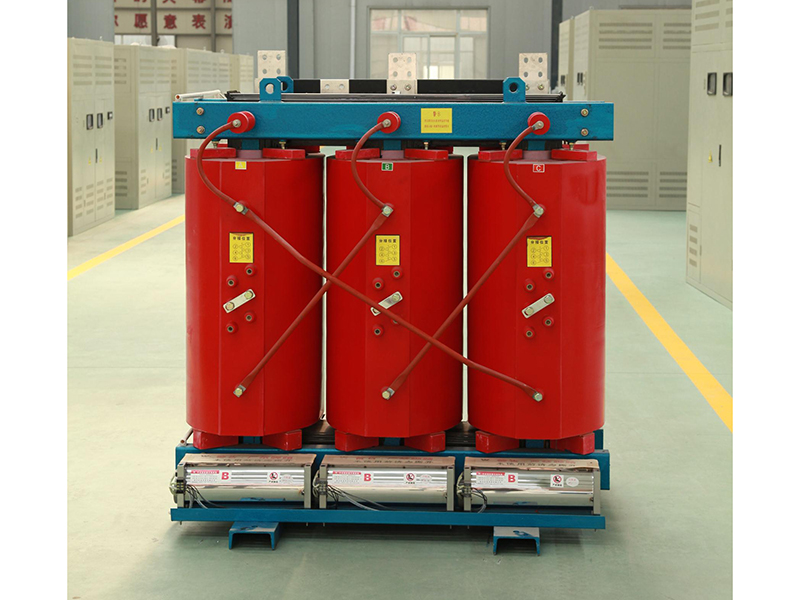

干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路等小容量变压器，在电力系统中，一般汽机变、锅炉变、除灰变、除尘变、脱硫变等都是干式变，变比为6000V/400V，用于带额定电压380V的负载。
简单的说干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。
在结构上可分为两种类型： （1）固体绝缘包封绕组（2）不包封绕组干式变压器结构特点：
1.铁芯采用优质冷轧晶粒取向硅钢片，铁芯硅钢片采用45度全斜接缝，使磁通沿着硅钢片接缝方向通过。
2.绕组有以下几种：
（1）缠绕式
（2）环氧树脂加石应砂填充浇注
（3）玻璃纤维增强环氧树脂浇注（即薄绝缘结构）
（4）多股玻璃丝浸渍环氧树脂缠绕式（一般多采用）
3，因为它能有效的防止浇注的树脂开裂，提高了设备的可靠性
4.高压绕组 一般采用多层圆筒式或多层分段式结构
5.低压绕组 一般采用层式或箔式结构干式变压器形式：
1.开启式。是一种常用的形式，其器身与大气直接接触，适应于比较干燥而洁净的室内，（环境温度20度时，相对湿度不应超过85%），一般有空气自冷和风冷两种冷却方式。
2.封闭式。器身处在封闭的外壳内，与大气不直接接触。（由于密封。散热条件差。主要用于矿用它属于是防爆型的）
3.浇注式。用环氧树脂或其它树脂浇注作为主绝缘，它结构简单。体积小。适用于较小容量的变压器。

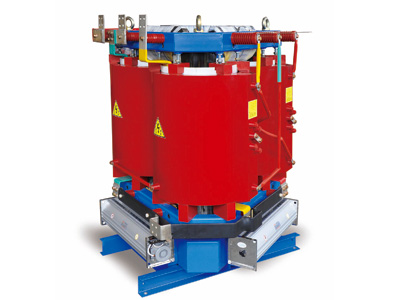

1.铁芯采用优质冷轧晶粒取向硅钢片，铁芯硅钢片采用45度全斜接缝，使磁通沿着硅钢片接缝方向通过。
2.绕组有以下几种：
（1）缠绕式
（2）环氧树脂加石应砂填充浇注
（3）玻璃纤维增强环氧树脂浇注（即薄绝缘结构）
（4）多股玻璃丝浸渍环氧树脂缠绕式（一般多采用）
3，因为它能有效的防止浇注的树脂开裂，提高了设备的可靠性
4.高压绕组 一般采用多层圆筒式或多层分段式结构
5.低压绕组 一般采用层式或箔式结构干式变压器形式：
1.开启式。是一种常用的形式，其器身与大气直接接触，适应于比较干燥而洁净的室内，（环境温度20度时，相对湿度不应超过85%），一般有空气自冷和风冷两种冷却方式。
2.封闭式。器身处在封闭的外壳内，与大气不直接接触。（由于密封。散热条件差。主要用于矿用它属于是防爆型的）
3.浇注式。用环氧树脂或其它树脂浇注作为主绝缘，它结构简单。体积小。适用于较小容量的变压器。
