干式变压器scb与SGB区别

1、 关于干式变压器

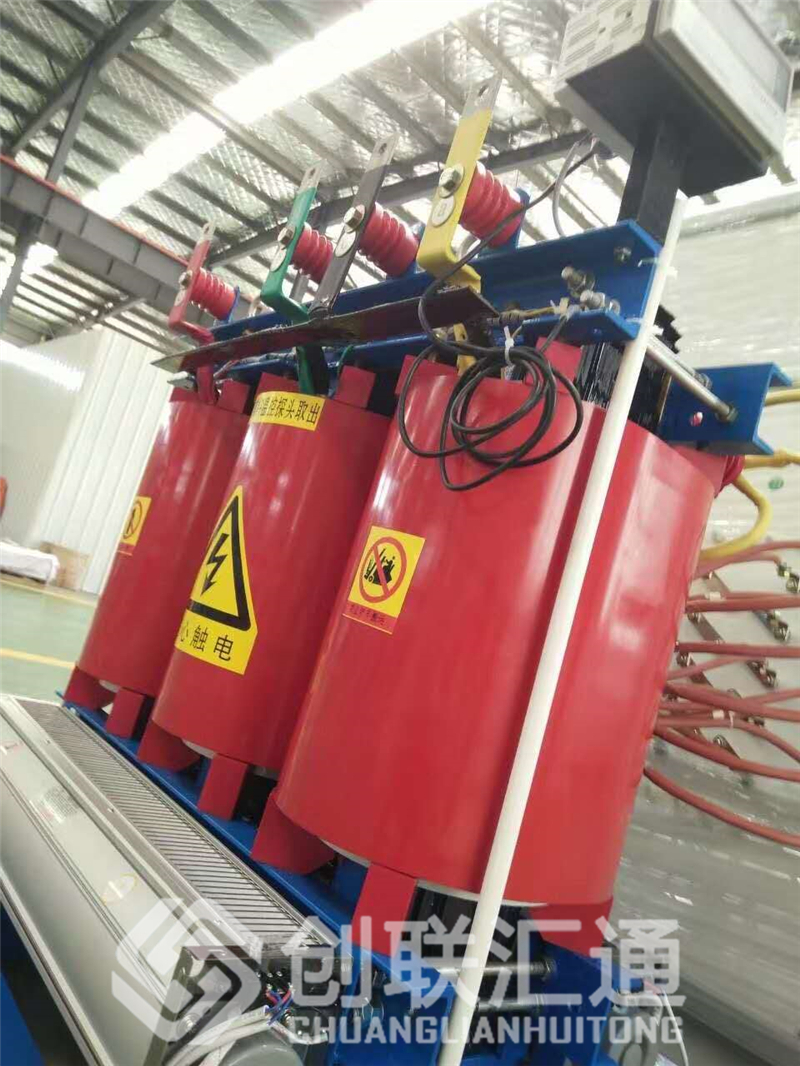

干式变压器是指铁芯和绕组不浸渍在绝缘油中的变压器。干式变压器冷却方式有自然空气冷却（AN）与强迫空气冷却（PF）两种。干式变压器结构类型有固定绝缘包封（SCB型）和不包封绕组结构两种。从高低压绕组的相对位置看有同心与交迭式两种。同心式结构简单，制造方便，大部分干式变压器釆用这种结构。交迭式主要用于特种变压器制造。

2、 干式变压器规格

以SCB-11—1250KVA/10KV/0.4KV干式变压器为例，来解释干式变压器型号的意义：在上面型号规格中，S表示三相电力变压器，C表示变压器绕组为树脂浇成型固体，在C字母位置上G表示绕组外绝缘介质为空气，B为泊式绕组，在B的位置上R表示缠绕式绕组，11是系列号，1250KVA为变压器额定容量，10KV为变压器一次侧额定电压，0.4KV为变压器二次侧额定电压。

3、干式变压器技术参数

干式变压器技术参数有：①频率50Hz，②空载电琉，要求少于4%，③低压耐压强度：2KV/min无击穿，④绝缘电阻低压侧不少于2MΩ，⑤绕组连接方式：/Y/yn0，与D/yn0 ，⑥线圈允许温升100K，⑦散热方式：自然风冷或温控风冷，⑧噪声系数小于30dB。各种容量干式变压器（SCB型）损耗参数如表1所示。

4、 干式变压器运行环境要求

干式变压器运行对环境要求如下:①环境温度-10--45°，②空气相对湿度：日平均不大于95%，月平均不大于90%，③海拨高度1600米以下（在额定容量下）。

5、 干式与油浸式变压器各自优缺点

在造价上干式变压器比油浸式变压器贵。容量上油浸式变压器的容量比干式变压器做得更大。在地下层、楼层中及人员密集场所需使用干式变压器。油浸式变压器在先立变电所使用。箱式变电站一般用干式变压器。场所空间较大时，使用油浸式变压器，空间较为拥挤时，使用于式变压器。区域气候条件较潮湿时，使用油浸式变压器。需要“防火防爆”的场所使用干式变压器。干式变压器承受负荷的能力要比油浸式变压器差。干式变压器应在额定容量下运行。而油浸式变压器充许短时过载。

6、 SCB型干式变压器与SGB型变压器区别

在绕制线圈方面：SCB型干式变压器低压线圈采用箔绕。绕组结构：采用铜箔单层缠绕，层间材料含有潜伏性固化剂的环氧树脂及下级复合箔。绕组材料：采用导电率极佳的无氧铜，含铜量99.99%。SGB型干式变压器低压线圈采用线绕。绕组结构：圆筒式线圈，多根普通玻璃丝包扁铜线。

SGB型干式变压器抗短路能力要强于SCB型干式变压器。

在散热方面，SCB型干式变压器要好式SGB型变压器。在带负载损耗方面，SCB型干变要低于SGB型干式变压器。在温升方面，SCB型散热要好干SGB型。
