干式变压器参数表及常见型号

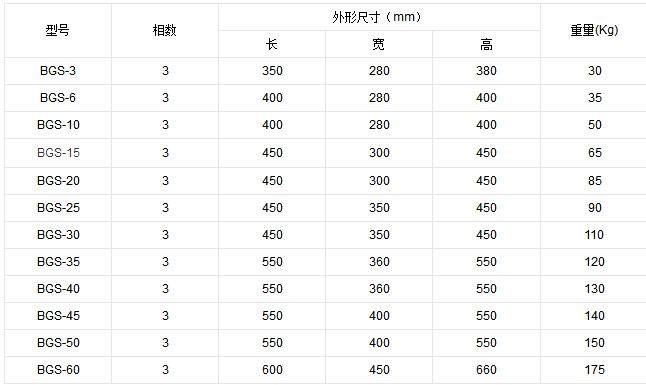

干式变压器参数表

干式变压器常见型号

　　1、从绝缘介质可分为SCB系列环氧树脂浇注干式变压器，绝缘材料为环氧树脂。SGB系列H级绝缘非包封干式变压器，绝缘材料为诺麦克纸杜邦漆。

　　2、从铁芯材质分：硅钢片铁芯干式变压器SCB，SGB系列。非晶合金铁芯系列干式变压器：SCBH、SGB系列。

　　3、从节能序列分：SCB9，SCB10，SCB11，SCB13，SCBH15，SGB9，SGB10，SGB11，SGB13，SGBH15系列等。

　　干式变压器型号产品解答： 例如，（SCB10-1000KVA/0KV/0.4KV）：S的意思表示此变压器为三相变压器，如果S换成D则表示此变压器为单相。C的意思表示此变压器的绕组为树脂浇注成形固体。B的意思是箔式绕组，如果是R则表示为缠绕式绕组，如果是L则表示为铝绕组，如果是Z则表示为有载调压（铜不标）。10的意示是设计序号，也叫技术序号。1000KVA则表示此台变压器的额定容量（1000千伏安）。10KV的意思是一次额定电压，0.4KV意思是二次额定电压。
